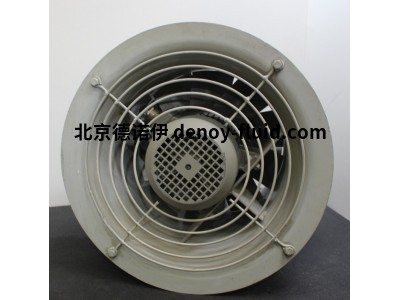

Witt & Sohn 轴流风机 RNN6 德国制造
产品介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Witt & Sohn 轴流风机
生产说明
多种叶轮类型的出口位置、外壳几何形状、外壳厚度和材料可供选择。以下是标准产品范围的说明；非常灵活的生产也可以满足特殊要求。
标准配件
异形进气口
防火阀
保护格栅
蘑菇头罩
水平/垂直位置的脚
减振器
喷气整流罩
灵活连接
反向法兰
消音器
可变进气叶片
风扇的具体设计主要取决于将使用的安装。除了压力、体积流量和温度等物理特性外，运行条件和安装位置也很重要（参考 DIN 24 163 以获得风扇规格输入参数的完整说明）。
实际风扇尺寸主要由所使用的电机和附件决定。
我们的轴流风机系列以大量不同的标准设计而著称。不同的叶轮轮毂直径比使我们能够满足大多数类型安装的非常大范围的体积流量/压力组合。
快速选择图表/诺模图表和我们的尺寸表概述了最常用的轴流风机。除了所示的标准风机，我们还生产大量特殊设计的风机，
例如防爆风机、泵房风机、防震风机、排烟风机、射流风机等。如有特殊风机需求，请咨询。
风扇选择图可以让您快速选择通常在 50 Hz 下使用的轴流风扇。他们提供风扇类型、尺寸、电机极数、轴功率和声功率。
下面简要介绍我们的轴流风机外壳设计。
入口尺寸 250 和 3550 毫米
套管厚度 1,5 bis 20 毫米
叶轮类型 P、N、M、X、Y（可调间距）
电机机架尺寸 63 和 710（0.1 千瓦和 2.0 兆瓦）
驱动器类型 联轴器、皮带或直接驱动
职位 根据 Eurovent 的 A、AU、AD、B、BD、BU
套管形式 短/长套管，外摆带/不带异形入口
表面处理 底漆、饰面、热浸镀锌，应要求提供
材料
叶轮 耐腐蚀铸铝、钢、特殊材料
套管 钢、铝、特殊合金
特殊设计 防火、耐高温、防震，按要求
设计
轴流风机的设计由机壳长度、风机直径（内部尺寸）、机壳厚度、电机/接线盒设计和附件来描述。
我们所有的轴流风机都可以作为标准配置提供 2 到 10 毫米的外壳盖和 250 毫米到 2800 毫米的直径。
风扇的应用和位置决定了小工具。例如，2 至 4 毫米用于普通工业安装，船舶甲板下 3 至 6 毫米和甲板以上 8 至 10 毫米或重型工业应用。
Witt & Sohn 离心风机
生产说明
各种风机类型有多种出口位置、机壳几何形状、机壳厚度和材料可供选择。以下是标准产品范围的说明。非常灵活的生产也可以满足特殊要求。
类别 说明
入口尺寸 63 和 2500 毫米
套管厚度 1,5 bis 20 毫米
套管类型 RNZ（低压） LRZ（低压） PRZ（中压） MRZ（中压） HRZ（高压） SRZ（超高压） TRZ（超高压）
叶轮类型 每个外壳至少 6 种类型，包括粉尘叶轮
电机机架尺寸 63 到 450
驱动器类型 直接、耦合或皮带驱动
材料 钢、铝、特殊合金
套管形式 短/长套管，外摆带/不带异形入口
出口位置 根据 Eurovent
特殊设计 防火、极端温度、气密、可去污、耐腐蚀、抗震、防震，根据要求
标准配件
异形进气口
防火阀
保护格栅
蘑菇头罩
减振器
喷气整流罩
灵活连接
反向法兰
消音器
可变进气叶片
绝缘
隔音罩
监测仪器
我们的离心风机系列经过开发，可以通过直接驱动风机实现体积流量和压力的大多数组合。由于风扇系列基于模块化系统，因此大多数风扇可以由标准组件制造。这允许缩短通过时间和具有竞争力的价格。
Witt & Sohn 喷气式风扇
产品描述
Witt & Sohn 作为领先的风机制造商之一，在过去 20 年中已成为隧道和地铁通风系统的领先品牌之一。这是通过不断发展实现的：
喷气式风扇
用于新风送排模式的大型轴流风机
喷气式风扇可作为
非对称型，单方向高效开发
对称型，在两个方向上都具有部分可逆性（40%；60%；90%）。
标准喷气风扇的推力从 35 N 到 3500 N 不等。可应要求提供更高的值。消音器长度不同，几乎可以达到所有要求的声压级。使用专门开发的叶轮（用钢螺栓等铸造），可以实现非常高的叶尖速度和非常高的温度。
叶轮叶片和叶轮轮毂的 X 光检查不是必需的，但可以根据客户要求进行。
Witt & Sohn 的最新一代喷气机风扇今天已经在抢夺 ERP EU-Ecodesign 2020 的前沿。这些新型射流风扇的效率极限约为 70%，明显高于通常的市场效率水平。
射流风扇根据 ISO 13 350 进行测试，轴流风扇根据 ISO 5801 进行测试。此外，所有风扇在交付前都必须通过工厂常规测试。射流和轴流风机根据 EN 12 101-3 进行测试和认证。
喷气风扇
尺寸：400 至 1800 毫米（可根据要求提供更大尺寸）
套管厚度：4 − 10 mm
叶轮类型：P、N、M、NR、MR（叶轮静止时可调螺距）
设计
带入口锥体（单向：GD 型/双向：GDR 型）
带入口锥体和消音器（单向：GT 型 / 双向：GR 型）
材料
叶轮：
耐腐蚀铸铝或
钢叶轮
套管：
钢（S235JRG2，根据 EN 10 025）或
不锈钢（1.4571 = X6CrNiMoTi17-12-2，1.4301 = X4CrNi18-10，根据 EN 10 088-2）
消音器：
钢（S235JRG2 / 穿孔板：不锈钢 1.4571、1.4301）或
不锈钢 (1.4571, 1.4301)
安装结构（将适应相应的隧道剖面）：
钢 (S235JRG2) 或
不锈钢 (1.4571,1.4301,(1.4529))
表面处理：
喷漆（例如 2 组分环氧树脂漆）
热浸镀锌 + 喷漆（例如 2 组分环氧树脂漆）
焊接钝化（不锈钢）
耐温性
根据客户要求（例如 250°C / 90 min.；200°C / 2h 等）
F200 符合 EN 12 101-3，MPA Braunschweig 认证
F300 符合 EN 12 101-3，MPA Braunschweig 认证
F400 符合 EN 12 101-3，MPA Braunschweig 认证
在我们自己的热试验室中，我们可以根据客户的意愿进行各种热试验，通过 GL、TÜV 等认证。）
标准配件
Banana Jet®−设计（在相同的功耗下，隧道中的体积流量增加约 30%！）
减振器
保护格栅
安全线（材质：1.4401）
销钉 (1.4571 / 1.4529)
撕掉防备
振动控制
导向叶片
马达
电机机架尺寸：63 至 315
防护等级：IP55（根据要求 IP65）
轴承：终身润滑（应要求提供再润滑装置）
绝缘等级：F、H或特殊
耐高温电机根据 EN 12 101-3 进行测试
Witt & Sohn Banana Jet®风扇
Witt & Sohn 开发了获得专利的 Banana Jet®。根据隧道特性，Banana Jet® 产生的有效推力比相同尺寸的传统喷射风扇高 20-50%。
这种射流风机降低了新隧道通风系统的成本，并且无需高成本即可升级隧道系统（由于交通负荷增加或新的消防规则）。
降低隧道安装损耗系数
标准射流风扇的大部分气流会粘在天花板上，因此传递的脉冲会显着减少。为了将这种影响考虑在内，必须应用几个隧道安装损耗因子（Kempf-Factor 等）。
这个问题过去已经通过使用 Saccardo 喷嘴克服了，在这种喷嘴中，可以将空气以小角度向下吹入隧道。作为 Saccardo 喷嘴解决方案的扩展，Banana Jet® 被开发用于 Saccardo 喷嘴不实用的地方。
带有弯曲出口气流的 Banana Jet® 将脉冲射流稍微引导到隧道中心，因此由于天花板上的漩涡造成的摩擦损失可以忽略不计。因此，使用 Banana Jet® 隧道安装时，Kempf-Factor 等损耗因素在大多数情况下可以忽略不计。
BANANA JET® 的好处
更少的喷气风机，更低的风机投资成本
更低的功耗，更低的电气系统投资成本，尤其是布线。
如果需要壁龛，那么它们可以更小、更短，从而降低土木建筑成本。
由于功耗降低和需要维护的风扇更少，因此运营成本更低
减少天花板分层烟层的湍流
关于Witt & Sohn
WITT&SOHN 是一家家族企业，成立于 1945 年
Witt & Sohn 最初是作为德国商船制造业的专业风扇供应商成立的，在过去的 75 年中发展壮大，成为工业风扇技术和相关噪声和振动控制领域的世界领先品牌之一。
Witt & Sohn 在轴流式和离心式风机制造方面久经考验的专业知识使他们今天成为许多专业、高性能领域的市场领导者。
Witt & Sohn 风机设计方法为每种风机类型提供多个叶轮，让您可以放心地选择最经济的布置。即使应用需要改变，在大多数情况下也可以使用不同的叶轮而无需更换整个风扇。
我们提供世界上任何制造商中最全面的工业风扇系列之一。背面的 50 和 60 个循环的选择图表显示了一些可用于直接驱动的轴流和离心风机的范围。
产品分类
Witt & Sohn 离心风机
Witt & Sohn 轴流风机
Witt & Sohn Banana Jet®风机
Witt & Sohn 喷气式风扇
WITT&SOHN主要型号：
N6、N8、M8、X8、Y8、Y12、NR8、MR8、RNN6、RNN8、RNSK6、RNNS6、RNZ8、RSZ10、RSZ10A、RSZ10B、RSZ12、RNZ12、CPA-1D、CPA-2D、CA-1D、CA-2D
