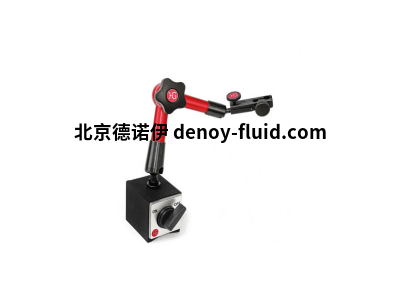

德国Horger&Gassler液压式测量支架107032
| 武志鹏 QQ：2850590584 手机：17718588643 电话：010-64714988-214 传真：010-64714988-668 邮件：tk3@handelsen.cn |
 |
 |
产品特点：
Horger&Gassler液压式测量支架
举例说明
1.液压测量支架大小150微型(工作半径150mm)
例如：
液压测量支架尺寸150 Mini
锁模力产生 液压
物料 阳极氧化铝抛光易切削钢
球关节臂 M4内螺纹
球关节脚 M6内螺纹
保持力 4KG
保持电源
安全相关应用 3KG
L1 62mm
L2 90mm
半径 150mm
标准磁块 直径35mm
粘合力标准磁铁 147 N Topfmagnet
测量台 直径 8mm H7和燕尾
根据下面配件，可以确认产品货号
107101 三脚架
107032 三脚架+手臂上的夹持器
107130 三脚架磁铁+手臂上的夹持器+磁铁可旋转微调
107001 三脚架磁铁+手臂上的夹持器
2.液压测量支架大小220(工作半径220mm)
液压测量支架尺寸220mm
锁模力产生 液压
物料 阳极氧化铝抛光易切削钢/塑料星形旋钮
球关节臂 M6内螺纹
球关节脚 M8外螺纹
保持力的标准应用 7KG
保持电源安全相关应用 5KG
L1 88mm
L2 132mm
半径 220 mm
标准磁铁（LxWxH） 60x50x55 mm
粘合力标准磁铁 800 N可切换
测量台 直径8mm H7和燕尾
根据下面配件，可以确认产品货号
108399 三脚架
108400 三脚架+测量喙，微调
108420 三脚架磁铁+测量喙，微调
3.液压测量支架大小260(工作半径260mm)
4.液压测量支架大小300(工作半径300mm)
5.液压测量支架大小400(工作半径400mm)
6.液压测量支架尺寸550(工作半径550mm)
Horger&Gassler机械测式量支架
机械三脚架通过拧紧星形夹来夹紧。 在这里，一个复杂的机构在三脚架内部进行操作，从而牢固地夹住各个关节。 夹紧是渐进式的，所以每个关节从下到上按顺序排列，以便能够非常快速和舒适地对准。 该机构的坚固和精确的结构确保了使用寿命和最高精度。
德国Horger&Gassler液压式测量支架
国内常用的磁性表座分类：
1、Horger&Gassler液压式测量支架
通过拧紧星形夹来完成关节的夹紧。 这触发了三脚架内部复杂的液压系统，以极高的刚性夹紧每个接头。 三脚架上巨大的油压保证了最佳测量结果和绝对平稳的夹紧过程。 由于密封表面的最佳表面质量和最高的工艺质量，三脚架正常使用时的使用寿命通常达到一代以上
2.Horger&Gassler机械测式量支架
机械三脚架通过拧紧星形夹来夹紧。 在这里，一个复杂的机构在三脚架内部进行操作，从而牢固地夹住各个关节。 夹紧是渐进式的，所以每个关节从下到上按顺序排列，以便能够非常快速和舒适地对准。 该机构的坚固和精确的结构确保了使用寿命和最高精度。
德国HG磁性表座Hörger & Gässler
德国Horger Gassler:
Horger Gassler液压臂、Horger Gassler机械臂、Horger Gassler液压磁性表架等。
Horger Gassler（液压测量支架Hydraulische Messstative）
我们的服务-Hörger＆Gässler的合同制造
由于高度的垂直集成，我们可以在自己的生产中实施大多数常见的加工过程。锯切，车削，铣削，钻孔，珩磨，磨削和组装是许多生产订单的标准工作流程的一部分。我们使用一个称职的，可靠的合作伙伴网络来实施涂层和热处理工艺。
典型零件尺寸是6到350毫米的直径范围或350 x 350 x 350毫米的尺寸，通常批量生产1到200件。为了完全加工直径达ø65毫米的中型零件，甚至可以有效地制造多达5,000件的中等系列的复杂零件。
转弯
该公司既有传统的机床技术，又有最先进的多轴CNC机床，带有用于整体加工的棒料进给器，因此可以经济高效地制造出原型，最低要求以及更大数量。
铣削和钻孔
我们可以在众多通用铣床上以简单，精确和灵活的方式生产小批量。对于更复杂的零件和/或更大的数量，我们使用3轴或5轴加工中心，通过它们可以廉价，安全地进行复杂的铣削和钻孔过程。
研磨和珩磨
可以灵活，高精度地进行平面，内部和外部圆柱磨削。这意味着，无论是传统方式还是CNC控制，都可以可靠地实现千分之几毫米的公差。
对于对形状和位置特性有最高要求以及最小尺寸公差的较小内径，在生产中使用生产工艺珩磨。这意味着可以根据您的规格精确加工单个零件以及串联零件中的深孔。
装配体
由于我们的运营结构，我们还可以为您提供低成本的预组装组件。在这里，我们利用在各个组装领域的广泛经验，能够为您提供完全根据您的意愿和规格制造的产品。
Horger&Gassler 107130 机械测式量支架现货出售
通过拧紧星形夹来完成关节的夹紧。 这触发了三脚架内部复杂的液压系统，以极高的刚性夹紧每个接头。 三脚架上巨大的油压保证了最佳测量结果和绝对平稳的夹紧过程。 由于密封表面的最佳表面质量和最高的工艺质量，三脚架正常使用时的使用寿命通常达到一代以上。
