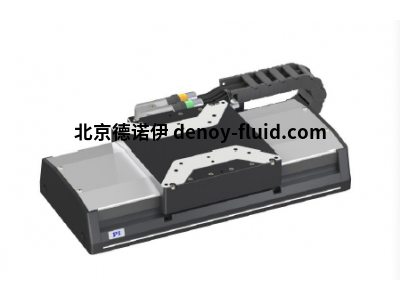

V-417 PIMag高负载线性平台

高性能和成本效率，线性电机

宽度为166毫米

标称力为87牛

精密循环滚珠轴承，负载能力达450牛

行程达813毫米

增量或绝对线性编码器

侧面的覆盖板条用于防颗粒保护

参考级线性平台

带线性电机的新型线性平台家族扩大了PI在工业解决方案方面的产品系列。它们采用高性能无铁芯线性电机、重载循环滚珠轴承以及精密线性编码器。侧面的覆盖板条和净气连接防止颗粒污染。

PIMag磁力直接驱动

三相磁性直接驱动器在动力传动系统中未使用机械零件，其可直接将驱动力传输至运动平台，且无摩擦。驱动器可实现高速度和高加速度。 无铁芯电机非常适合对精度有超高要求的定位任务，因为其不会与永久性磁铁发生不良作用。这样即使在最低的速度下也能保持平稳的运行，同时，在高速状态下也不会产生振动。避免了控制的非线性行为并且每个位置都很容易控制。驱动力可任意设定。

前沿设计

与竞争品牌相比，V-417系列的循环滚珠轴承可提供更高的负载能力，实现更高的动态。编码器的高分辨率可带来更佳的跟踪性能、更小的跟踪误差和更好的稳定时间。为了实现最大的灵活性，增量和绝对编码器可供选择。 绝对编码器提供明确的位置信息，帮助即刻确定位置。这意味着在接通期间无需定位，提高了操作过程中的效率和安全性。

应用领域

激光切割, 扫描, 数字印刷, 电子元件组装和检验, AOI（自动光学检验）, 自动化, 平面屏幕制造. 对于动态、精度、平滑扫描运动、短稳定时间和低跟踪误差有高要求的应用。

订购信息

V-417.056025E0 PIMag®高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，无铁芯三相线性电机，达300 伏

V-417.056025E1 PIMag®高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，无铁芯三相线性电机，达300 伏

V-417.056211E0 PIMag®高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，无铁芯三相线性电机，达300 伏

V-417.056211E1 PIMag®高负载线性平台，行程为102 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，牵引链，无铁芯三相线性电机，达300 伏

V-417.096025E0 PIMag®高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，无铁芯三相线性电机，达300 伏

V-417.096025E1 PIMag®高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，无铁芯三相线性电机，达300 伏

V-417.096211E0 PIMag®高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，无铁芯三相线性电机，达300 伏

V-417.096211E1 PIMag®高负载线性平台，行程为204 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，牵引链，无铁芯三相线性电机，达300 伏

V-417.136025E0 PIMag®高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，无铁芯三相线性电机，达300 伏

V-417.136025E1 PIMag®高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，无铁芯三相线性电机，达300 伏

V-417.136211E0 PIMag®高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，无铁芯三相线性电机，达300 伏

V-417.136211E1 PIMag®高负载线性平台，行程为305 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，牵引链，无铁芯三相线性电机，达300 伏

V-417.176025E0 PIMag®高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，无铁芯三相线性电机，达300 伏

V-417.176025E1 PIMag®高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，无铁芯三相线性电机，达300 伏

V-417.176211E0 PIMag®高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，无铁芯三相线性电机，达300 伏

V-417.176211E1 PIMag®高负载线性平台，行程为407 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，牵引链，无铁芯三相线性电机，达300 伏

V-417.216025E0 PIMag®高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，无铁芯三相线性电机，达300 伏

V-417.216025E1 PIMag®高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，无铁芯三相线性电机，达300 伏

V-417.216211E0 PIMag®高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，无铁芯三相线性电机，达300 伏

V-417.216211E1 PIMag®高负载线性平台，行程为508 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，牵引链，无铁芯三相线性电机，达300 伏

V-417.256025E0 PIMag®高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，无铁芯三相线性电机，达300 伏

V-417.256025E1 PIMag®高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，无铁芯三相线性电机，达300 伏

V-417.256211E0 PIMag®高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，无铁芯三相线性电机，达300 伏

V-417.256211E1 PIMag®高负载线性平台，行程为610 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，牵引链，无铁芯三相线性电机，达300 伏

V-417.336025E0 PIMag®高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，无铁芯三相线性电机，达300 伏

V-417.336025E1 PIMag®高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带EnDat 2.2信号传输的绝对线性编码器，传感器分辨率为1 纳米，牵引链，无铁芯三相线性电机，达300 伏

V-417.336211E0 PIMag®高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，无铁芯三相线性电机，达300 伏

V-417.336211E1 PIMag®高负载线性平台，行程为813 毫米，宽度为166 毫米，负载能力为450 牛，带正弦/余弦信号传输的增量线性编 码器，信号周期为20 微米，牵引链，无铁芯三相线性电机，达300 伏
