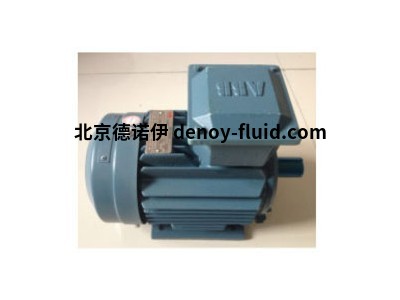

瑞士ABB 2极卧式伺服电机

产品简介：

瑞士ABB 2极卧式伺服电机:M2QA三相异步电动机是ABB公司设计的2000款系列产品中的基本系列,符合欧共体||级效率标准。

瑞士ABB 2极卧式伺服电机的设计与制造符合IEC 60034、IEC 60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。

M2QA系列电机具有较好的电气与机械性能。





　    【瑞士ABB 2极卧式伺服电机】M2QA三相异步电动机是ABB公司设计的2000款系列产品中的基本系列,符合欧共体||级效率标准。瑞士ABB 2极卧式伺服电机的设计与制造符合IEC 60034、IEC 60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA系列电机具有较好的电气与机械性能。





·高效率



　　1.1KW-90KW 2P 4P电机在S1工作制下，M2QA系列达到CEMEP-EU的II级效率标准，具有较好的节能效果。



　　·宽电压设计



　　高至690V且可应用于50Hz和60Hz电网。



　　·可靠的绕组



　　采用进口最新技术的绝缘材料，可达到F级绝缘(B级-80K温升)，确保了绕组的较长的寿命。



　　·强抗腐蚀保护



　　电机经过抗环境腐蚀设计能够保持较长寿命。



　　·轴承具有较高承载能力



　　配置深沟槽滚球轴承使得电机寿命大大延长。71-250mm中心高的铸铁电机配备终生免维护轴承，280-355mm的电机作为标准配置装有注油孔。



　　·低噪音水平



　　通过优化电磁及电气设计，改善冷却系统，及结构优化保证M2QA系列总体较低噪音水平。



　　·额外的绕组保护



　　根据客户要求可加装PTC热敏电阻，热敏开关和防冷凝加热带等绕组保护附件。





        【瑞士ABB 2极卧式伺服电机】机械设计



　　全封闭自扇冷设计，IP55防护等级及重负载设计，同时采用强抗腐蚀铸铁材料使得M2QA系列电机可以适应各种环境。电机的机械结构非常坚固，280-355mm中心高的电机标准配置排水孔及塞子。



　　灵活的引出线方向。电机接线盒的安装方式可在电机顶部、左侧 、右侧,接线盒自身可旋转安装,71-132机座的接线盒可旋转4*90方向。160及以上机座接线盒可旋转2*180方向。



　　电机针对不同环境及应用要求有多种可选配置，如更高的防护等级，绝缘水平，防尘保护，密封圈，防雨装置等等。





　　型号说明



　　M2QA 112 M 2 A



　　M2QA--型号标记 112--机座号(以转轴中心高mm表示) M--机座长度 2--极数 A--铁芯长度



　　使用条件



　　·海拔不超过1000m



　　·环境空气温度随季节而变化，但不超过+40℃



　　电压、频率及工作方式



　　·工作电压：220-240V 380-420V 660-690V



　　·额定频率：50/60Hz



　　·工作方式：连续(S1)



　　·绝缘等级：F(可应客户要求供B级绝缘产品)





    【瑞士ABB 2极卧式伺服电机】M2QA三相异步电动机是ABB公司设计的2000款系列产品中的基本系列,符合欧共体||级效率标准。瑞士ABB 2极卧式伺服电机的设计与制造符合IEC 60034、IEC 60072、DIN 42673、BS 4999、GB 755、GB 10069和Q/JBQS 27。M2QA系列电机具有较好的电气与机械性能。
