Parker快插接头LF3000系列参数详情

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

3C75 - 外螺柱联轴器，六角形，不扩散线程管道连接到螺纹端口的在线连接。外部紧固与扁平扳手或插座扳手，内部调整与艾伦键。

汉达森 祁佳强 手机/微信177*4453*6447

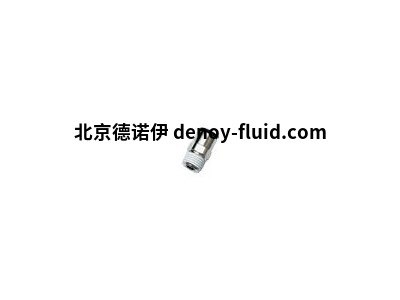

3175 - 外螺柱联轴器，六角形，BSPT线程直接头，外部安装用平扳手或套筒扳手，内部安装用内六角扳手拧紧 3A75 - 外螺柱联轴器，六角形，NPT线程管道连接到螺纹端口的在线连接。外部紧固与扁平扳手或插座扳手，内部调整与艾伦键。
3D75 - 外螺柱联轴器，六角形，BSPT线程管道连接到螺纹端口的在线连接。外部紧固与扁平扳手或插座扳手，内部调整与艾伦键。
3101 - 直接头外螺纹带内六角孔,BSPP直螺纹(即PF直螺纹)及公制螺纹直接头，外部安装用平扳手或六角扳手拧紧，内部安装用六角扳手拧紧
3181 - 直接头外螺纹,圆形本体,公制螺纹直接头，顶端用六角扳手拧紧，可在极有限的空间内安装
3114 - 直接头内螺纹, BSPP 直螺纹(即PF直螺纹) 及公制螺纹内螺纹直接头，提供管子与一个直通外螺纹的连接,用平扳手或套筒扳手在顶端拧紧
3121 - 螺柱支架，BSPT线程带尾管直接头
3131 - 带尾管直接头外螺纹,BSPP 直螺纹(即PF直螺纹) 及公制螺纹带尾管直接头
3109 - 男性螺柱肘部，BSPT线程直角接头，带外螺纹。 从顶端用平扳手或六角扳手拧紧，便于有限空间内的安装
3C09 - 男性螺柱肘部，不扩散线程90°管与男性线程的连接。用扁平扳手或艾伦钥匙拧紧配件顶部，以方便在狭小空间内组装。
3A09 - 男性螺柱肘，不扩散线程90°管与男性线程的连接。用扁平扳手或艾伦钥匙拧紧配件顶部，以方便在狭小空间内组装。
3D09 - 男性螺柱肘，BSPT线程90°管与男性线程的连接。用扁平扳手或艾伦钥匙拧紧配件顶部，以方便在狭小空间内组装。
3199 - 直角接头外螺纹, BSPP直螺纹(即PF直螺纹),公制螺纹,UNF美制螺纹直角接头，带外螺纹，高度低
3192 - 直角接头内螺纹,BSPP 直螺纹(即PF直螺纹)带内螺纹直角接头
3129 - 加长形直角接头,BSPT 锥螺纹(即PT锥螺纹) 及NPT美制锥螺纹加长型直角接头，带外螺纹，高度大于3109
3169 - 加长形直角接头,BSPP 直螺纹(即PF直螺纹) 及公制螺纹加长型直角接头，高度大于3199
3113 - 45° 弯接头, BSPT 锥螺纹(即PT锥螺纹)45°弯接头，当直接头或直角接头的配管方式会对管子造成拉力时适用.
3133 - 45° 弯接头,BSPP直螺纹(即PF直螺纹) 及公制螺纹45°弯接头，当直接头或直角接头的配管方式会对管子造成拉力时适用.
3108 - 正T形外螺纹三通接头, BSPT 锥螺纹(即PT锥螺纹) 及NPT美制锥螺纹正T型三通接头
3198 - 正T形三通接头,BSPP直螺纹(即PF直螺纹),公制螺纹,UNF美制螺纹正T型三通接头
3103 - 直T形外螺纹三通接头, BSPT 锥螺纹(即PT锥螺纹) 及NPT美制锥螺纹直T型三通终端接头
3193 - 直T形三通接头,BSPP直螺纹(即PF直螺纹),公制螺纹,UNF美制螺纹直T型三通接头
3148 - Y 形三通接头,BSPT 锥螺纹 (即PT锥螺纹)及NPT美制锥螺纹Y型三通接头，带外螺纹
3158 - Y 形三通接头,BSPP 直螺纹(即PF直螺纹) 及公制螺纹Y型三通接头，带內螺纹
3132 - 1对4Y形接头,BSPP 直螺纹(即PF直螺纹)一对四Y型五通接头，带两个固定孔
3136 - 面板式接头内螺纹,BSPP直螺纹(即PF直螺纹)穿板式内螺纹接头，连接带外螺纹的气管，可使接头和面板的密封性达到最佳
3118 - 绞接式接头外螺纹,BSPP直螺纹(即PF直螺纹),公制螺纹,UNF美制螺纹绞接式直角接头，用平扳手或内六角扳手在顶部旋紧，以便在狭小空间安装
3018 - 绞接式接头, BSPT 锥螺纹(即PT锥螺纹) 及NPT美制锥螺纹铰接式直角接头，用平扳手或六角扳手从顶部旋紧，以便在狭小空间安装
3124 - 绞接式内外螺纹三通接头,BSPP 直螺纹(即PF直螺纹) 及公制螺纹内螺纹绞接式直角接头，可旋转以配合管路方向。 可在顶端连接传感器或气动功能接头
3149 - 绞接式直Y型三通接头,BSPP 直螺纹(即PF直螺纹) 及公制螺纹直Y型铰接式接头，用平扳手或套筒扳手顶端安装，可在狭小的空间内安装。 可旋转以配合管路的方向
3119 - 绞接式T形三通接头,BSPP 直螺纹(即PF直螺纹) 及公制螺纹T型铰接式接头，用平扳手或套筒扳手在顶端拧紧，以便于在狭小的空间内的安装。 可旋转以配合管路的方向
3538 - 绞接式接头用单出口塑料本体绞接式直角接头，塑料本体，与3527，3528，3529，3524搭配使用
3539 - 绞接式接头用T形出口塑料本体绞接式管对管接头，塑料本体，与3527，3528，3529，3524搭配使用
3549 - 绞接式接头用直Y形出口塑料本体并联式直角接头，塑料本体，与3527，3528，3529，3524搭配使用
3527 - 绞接式接头单件螺栓本体,BSPP 直螺纹(即PF直螺纹) 及公制螺纹铰接式接头螺纹本体，适合与3538，3539，3549绞接式接头组合使用
3528 - 绞接式接头双件用螺栓本体,BSPP 直螺纹(即PF直螺纹) 及公制螺纹铰接式接头螺纹本体，双层结构，适合与3538，3539，3549绞接式接头组合使用，用于传输压缩空气
3529 - 绞接式接头三件用螺栓本体,BSPP 直螺纹(即PF直螺纹) 及公制螺纹铰接式接头螺纹本体，三层结构，适合与3538，3539，3549绞接式接头组合使用，用于传输压缩空气
3524 - 绞接式内外螺纹三通接头螺栓本体,BSPP 直螺纹(即PF直螺纹) 及公制螺纹铰接式接头螺纹本体，带内外螺纹，适合与3538，3539，3549绞接式接头组合使用，可在顶部安装其他接头或传感器
3391 - 带闭锁直接头外螺纹,BSPP直螺纹(即PF直螺纹)带关闭直接头，当气管脱离时气路封闭，当气管连接上时，气流畅通
3091 - 带闭锁外螺纹直接头,BSPT 锥螺纹(即PT锥螺纹)直接头，螺纹连接. 当气管脱离时气路封闭，当气管再插入接头时气路又连成通路.
3159 - 可旋转直角接头, BSPT 锥螺纹(即PT锥螺纹)360°旋转直角接头，当气缸开始工作时可配合机器的结构和管路的方向.
3189 - 可旋转直角接头, BSPP 直螺纹(即PF直螺纹) 及公制螺纹360°旋转直角接头，当气缸开始工作时可配合机器的结构和管路的方向.
3106 - 等径对接直接头等径或异径管对管直接头
3A06 - 等于和不平等的管对管连接器在2管相等或不同直径的线路连接。
3102 - 管对管直角接头等径或异径管对管直角接头, 可避免受气管的弯曲半径限制.
3A02 - 平等和不平等的肘部连接在90°角的2管相等或不同的直径。防止管内径收缩。
3104 - 等径三通接头等径或异径管对管T型三通接头
3A04 - 平等和不平等的三通以 90° 角连接，3 管直径相同或不同。
3140 - Y形等径及异径三通接头管对管Y型接头，连接三根等径或异径的气管
3107 - 十字等径异径四通接头十字型四通接头，带2个安装孔
3116 - 穿板式接头穿板式直接头，通过一块面板连接两根管子，接头和面板之间有良好的密封性
3146 - 穿板式卡套-快插接头穿板式带卡套式接头，通过面板连接两根气管，可使接头和面板的密封性达到最佳。 一端铜质接头可连接金属管，另一端快插接头可连接塑料接头
3139 - 穿板式等径直角接头穿板式直角接头，可使接头和面板的密封性达到最佳
3144 - 管对管1对4五通接头带固定孔管对管1对4Y型五通接头，通过两个固定孔与面板连接。
3304 - 多出口T型五通接头带固定孔多出口T形5通T型接头，通过两个固定空安装在面板上
3306 - 管对管2对6八通接头带固定孔管对管2对6八通接头，通过两个固定空安装在面板上
3151 - 气管堵头，带快插式接头气管堵头，带快插式接头当生设备做局部调整时，可保护或关闭气动回路;或当气动回路需要维护调整时，可以维持部分回路正常的运转。
31R1 - 带防篡改安全夹的末端盖在生产转换、存储操作、运输过程中关闭或保护气动电路。



　　预组装安全夹，以防止意外断开的风险。

3182 - 直角带塑料尾管等径或异径接头带尾管直角接头. 一端连接气管而另一端连接快插式接头或埋入式接头。 更适用于带有埋入式接头的气控阀或气缸上
3A82 - 平等和不平等的插件，紧凑型肘部以 90° 角度将管子连接到俯卧撑配件或墨盒。适用于配备墨盒的气动控制阀或气瓶。
3184 - 加长形直角带塑料尾管等径或异径接头加长型带尾管直角接头，一端连接气管，另一端连接快插式接头或埋入式接头，高度比 3182长，特别适用于与气控阀连接
3180 - 45° 直角接头带塑料尾管带尾管45°接头，一端连接气管而另一端连接快插式接头或埋入式接头。 更适用于带有埋入式接头的气控阀或气缸上
3183 - 直T形带塑料尾管等径或异径三通接头带尾管直T型接头，两端与气管连接,另一端连接快插式接头或埋入式接头
3188 - 正T形带塑料尾管等径或异径三通接头带尾管正T型接头，两端与气管连接,另一端连接快插接头或埋入式接头
3142 - Y形带塑料尾管等径及异径三通接头带尾管直Y型接头
3143 - Y形带塑料尾管等径及异径五通接头带尾管一对四Y型五通接头
3120 - 尾管对接接头,塑料接头连接杆,连接两个快速接头
3166 - 大转小转接头大转小快插接头
3A66 - REDUCERIn line connection of tubing of smaller diameter with another push-in fitting.
3168 - 小转大接头小转大快插接头
3A68 - INCREASERIn line connection of tubing of larger diameter with another push-in fitting.
3160 - 关闭式带塑料尾管接头尾管式带关闭接头，可连接任何快插接头。无连接时流体被封闭，可防止流体外泄，连接后，流体可双向流通。
3300 - 模块式对插快速接头,适用 4 MM 外径管多孔管路连接组，两套管路的连接和脱离过程可一起完成
3320 - 多管组合接头,公端多管路接头，公端。两组气管的连接和脱离，可通过旋转实现
3321 - 多管组合接头,母端多管路接头，母端。两组气管的连接和脱离，可通过旋转实现
3329 - 多管组合接头模块用螺帽尾端保护盖，连接在多管路接头上，保护管子和接头
3379 - DIN轨道座用对接接头轨道式管对管接头，通过将接头安装在DIN或Omega轨道上实现两个气管的连接。 配有压力检测点。
3381 - DIN轨道座用1对2接头轨道式管对管接头，通过将接头安装在DIN或Omega轨道上实现三个气管的连接。 配有压力检测点。
3126 - 接头用塑料管塞管塞，用于封闭暂时不用的快速接头
3A26 - 空白插头旨在插入未使用的推式配件。
3122 - 不均等管的带刺接头无进一步说明
3130 - 篡改-不言而喻的安全剪辑在 LF 3000 范围内保护您的连接并提供断开连接后篡改证据的解决方案。
31MB - LF 3000®维护套件，BSPP 线程快速执行主要维护操作和减少生产中断的重要工具。



　　BSPP版本。

31M0 - LF 3000®维护套件，BSPT 线程快速执行主要维护操作和减少生产中断的重要工具。



　　BSPT 版本。

3014 - 直接头内螺纹,NPT美制锥螺纹外螺纹直接头，使用平扳手或六角扳手安装
3009 - 直角接头内螺纹,NPT美制锥螺纹直角接头，外螺纹，高度低型.
3036 - 面板式转接头内螺纹,NPT美制锥螺纹穿板式内螺纹接头，可使接头和面板之间的气密性达到最佳效果
3008 - 正T形直接头内螺纹,NPT美制锥螺纹正T型三通终端接头，外螺纹
3171 - 直接头外螺纹,圆形本体,UNF美制螺纹直接头，用内六角扳手拧紧，可在极有限的空间内安装
