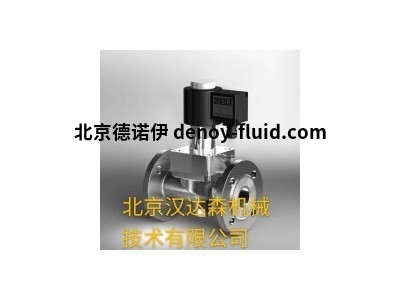

GSR Ventiltechnik氢气阀75HD直供
| 武志鹏 QQ：2850590584 手机：17718588643 电话：010-64714988-214 传真：010-64714988-668 邮件：tk3@handelsen.cn |
 |
 |
其特点为：执行器的安装位置仅在直立位置
详细信息：
技术数据表
75HD型
3/2向电磁阀
在静止位置，P通常朝向A关闭，而A通常朝向R打开。
通电后，电磁阀将密封元件从阀座上抬起，并朝A打开P
并向A关闭A。
阀门工作时无压差。 阀通过弹簧力复位。
电磁阀，用于中性，气体和液体介质
■对于高达300 bar的高压应用
■无需压差
■使用寿命长
■简单紧凑的阀门设计
■可靠而坚固的密封元件
■备件的长期可用性
■优质材料
■根据要求提供否（非通电打开）
功能
75HD型
控制类型：直接作用，无需压差
设计：活塞设计
连接：螺纹G1
/ 4，DIN ISO 228（BSP）
其他尺寸和连接，如根据要求提供NPT
安装：执行器仅在直立位置
压力：0-300 bar（请参阅第2页表）
介质：清洁，中性，气态和液体介质
粘度：22平方毫米
/秒
温度范围：中：-30°C至+80°C
环境温度：-30°C至+50°C
考虑到第3页所述的限制
阀体材质：黄铜2.0401
不锈钢1.4301（AISI 304）
金属内部零件：黄铜和不锈钢
密封：PTFE，可选：PEEK
电源电压：AC〜24V，110V，230V
DC = 12V，24V，110V
根据要求提供其他电源电压
电压容差：-10％/ + 10％
功耗：.802 = 24瓦.808 = 24瓦
.322 = 30瓦
.242 = 46瓦.248 = 30瓦
防护等级：IP65符合DIN EN 60529
占空比：100％ED-VDE 0580
连接类型：插头/接线盒
防爆：Ex e mb II T4
可根据要求提供进一步的防爆证明。
技术数据表
75HD型
3/2向电磁阀
在静止位置，P通常朝向A关闭，而A通常朝向R打开。
通电后，电磁阀将密封元件从阀座上抬起，并朝A打开P
并向A关闭A。
阀门工作时无压差。阀通过弹簧力复位。
电磁阀，用于中性，气体和液体介质
特殊设计也可用于温度
最高+180°C。
规格和图纸要求。
订购系统
连接
40 G1
/ 4，DN1,0
41 G1
/ 4，DN1,5
42 G1
/ 4，DN2,0
43 G1
/ 4，DN2,5
44 G1
/ 4，DN3,0
45 G1
/ 4，DN4,0
46 G1
/ 4，DN5,0
密封
04聚四氟乙烯
15 PEEK
身体
10个黄铜
2.0401
06不锈钢
1.4301
2标准IP65
8防爆
符合指令
94/9 / EG（ATEX）
线圈系统
/ 4 1,0 0,06 .7540 / .. 04 / ... 0-100 0-160 0-300 0-100 0-300
1个
/ 4 1,5 0,09 .7541 / .. 04 / ... 0-75 0-130 0-280 0-75 0-210
1个
/ 4 2,0 0,13 .7542 / .. 04 / ... 0-45 0-100 0-250 0-45 0-180
1个
/ 4 2,5 0,16 .7543 / .. 04 / ... 0-28 0-75 0-200 0-28 0-160
1个
/ 4 3,0 0,20 .7544 / .. 04 / ... 0-20 0-60 0-150 0-20 0-90
1个
/ 4 4,0 0,35 .7545 / .. 04 / ... 0-16 0-20 0-85 0-16 0-60
1个
/ 4 5,0 0,50 .7546 / .. 04 / ... 0-16 0-20 0-55 0-16 0-38
1个
磁铁/磁铁套
磁铁/磁铁
电磁线圈的加热和功率
GSR默认电磁阀设计为在正常操作条件下连续运行（100％ED =通电时间）。
电磁线圈的拉力基本上受以下三个因素影响：
•电磁线圈的自发热
•介质温度
•环境温度
GSR电磁线圈默认情况下设计为最高+40°C的环境温度。本规范适用于最大允许运行
相应阀的数据表中指定的最大压力和+80°C的中等温度。
当对其他影响参数应用较低的值时，可能会导致较高的环境温度。当最大工作压力和最大
假设介质温度不允许高于最高温度，则环境温度为+50°C。 +50°C。除此之外，与
默认设计温度范围是可能的，例如当使用温度线圈或其他构造措施时。请联系GSR总部以
讨论具体应用。
有关工作条件的更精确的规格和技术数据，请参见电磁线圈和螺线管的数据表。
阀门认为。请注意，仅通过线圈的自加热，永久加载的线圈的表面温度最高可达+120°C。
对于+20°C的线圈温度，我们的默认电磁阀的功耗根据DIN VDE 05820计算得出
