德国Tschan成立于1924年，是为当地采矿业及钢铁业提供金属加工的小企业，1954年开始用天然橡胶大规模生产弹性联轴器。TSCHAN 成功地生产和提供世界各地的经济和使用的优化耦合技术及非可移动的联轴器的领先供应商之一。公司80年的丰富经验驱动系统技术提供了广泛的标准和特殊联轴器以及非标准联轴器。对TSCHAN的产品和服务，鉴于在先进的耦合技术的成果，新客户的赞赏和忠实的客户已经开始重视过去几十年的努力，TSCHAN的专家将技术能力和经济效益相结合。Tschan是世界领先的联轴器供应商。TSCHAN的产品和服务创造完美结合的技术专长和经济效率。



　　TSCHAN主要应用在钢铁行业、冶金、机械制造行业、电力、造纸、水泥、石油、木业等。



　　德国Tschan分类：



　　弹性联轴器：1、TSCHAN-S系列2、TSCHAN-B系列3、NOR-MEX系列



　　刚绕联轴器：1、POSIMIN-PHP系列2、POSIFLEX系列3、TSCHAN-TK系列



　　弹性体材质：聚氨酯(VK、、型)弹性体可以确保联轴器两端设备之间的绝缘。



　　Tschan弹性联轴器



　　Tschan挠性联轴器



　　Tschan弹性体材质



　　德国Tschan主要系列型号：



　　Tschan弹性联轴器Nor-Mex G系列：适用于：-Perbunan Pb72和/或Pb82的中间环，环境温度为-40°C至+60°C



　　弹性联轴器Size Nor-Mex G 82：TCnom Pb72：48[Nm] ，TCpeak Pb72：100[Nm] ，TCnom Pb82：75[Nm] ，TCpeak Pb82：150[Nm] ，nmax：8000[min-1 ]



　　弹性联轴器Size Nor-Mex G 97：TCnom Pb72：96[Nm] ，TCpeak Pb72：200[Nm] ，TCnom Pb82：150[Nm] ，TCpeak Pb82：210[Nm] ，nmax：7000[min-1 ]



　　弹性联轴器Size Nor-Mex G 112：TCnom Pb72：150[Nm] ，TCpeak Pb72：310[Nm] ，TCnom Pb82：230[Nm] ，TCpeak Pb82：540[Nm] ，nmax：6000[min-1 ]



　　弹性联轴器Size Nor-Mex G 128：TCnom Pb72：250[Nm] ，TCpeak Pb72：500[Nm] ，TCnom Pb82：380[Nm] ，TCpeak Pb82：650[Nm] ，nmax：5000[min-1 ]



　　弹性联轴器Size Nor-Mex G 148：TCnom Pb72：390[Nm] ，TCpeak Pb72：800[Nm] ，TCnom Pb82：600[Nm] ，TCpeak Pb82：1350[Nm] ，nmax：4500[min-1 ]



　　Tschan挠性联轴器Nor-Mex H系列：丁腈橡胶Pb72和/或Pb82的中间环，环境温度为-40°C至+60°C



　　挠性联轴器Size Nor-Mex H 67：TCnom Pb72：22[Nm] ，TCpeak Pb72：45[Nm] ，TCnom Pb82：35[Nm] ，TCpeak Pb82：75[Nm] ，nmax：10000[min-1 ]



　　挠性联轴器Size Nor-Mex H 82：TCnom Pb72：48[Nm] ，TCpeak Pb72：100[Nm] ，TCnom Pb82：75[Nm] ，TCpeak Pb82：160[Nm] ，nmax：8000[min-1 ]



　　挠性联轴器Size Nor-Mex H 97：TCnom Pb72：96[Nm] ，TCpeak Pb72：200[Nm] ，TCnom Pb82：150[Nm] ，TCpeak Pb82：340[Nm] ，nmax：7000[min-1 ]



　　挠性联轴器Size Nor-Mex H 112：TCnom Pb72：150[Nm] ，TCpeak Pb72：310[Nm] ，TCnom Pb82：230[Nm] ，TCpeak Pb82：540[Nm] ，nmax：6000[min-1 ]



　　挠性联轴器Size Nor-Mex H 128：TCnom Pb72：250[Nm] ，TCpeak Pb72：500[Nm] ，TCnom Pb82：380[Nm] ，TCpeak Pb82：860[Nm] ，nmax：5000[min-1 ]



　　Tschan挠性联轴器TSCHAN-S SDD-5, SDDL-5系列：环境温度在+30°C至+30°C的环境温度范围内，适用于环境温度-30°C至-30°C



　　挠性联轴器Size SDD-5 SDDL-5 100：nmax：7250[min-1 ] ，TKnom Pb72：40[Nm] ，TKmax Pb72：120[Nm] ，TKnom Pb82：70[Nm] ，TKmax Pb82：210[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 125：nmax：6000[min-1 ] ，TKnom Pb72：70[Nm] ，TKmax Pb72：210[Nm] ，TKnom Pb82：128[Nm] ，TKmax Pb82：385[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 145：nmax：5250[min-1 ] ，TKnom Pb72：120[Nm] ，TKmax Pb72：360[Nm] ，TKnom Pb82：220[Nm] ，TKmax Pb82：660[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 170：nmax：4500[min-1 ] ，TKnom Pb72：180[Nm] ，TKmax Pb72：540[Nm] ，TKnom Pb82：340[Nm] ，TKmax Pb82：1020[Nm]



　　挠性联轴器Size SDD-5 SDDL-5 200：nmax：3750[min-1 ] ，TKnom Pb72：330[Nm] ，TKmax Pb72：990[Nm] ，TKnom Pb82：590[Nm] ，TKmax Pb82：1770[Nm]



　　Tschan挠性联轴器TSCHAN-S SV系列：环境温度在+30°C至+30°C的环境温度范围内，适用于环境温度-30°C至-30°C



　　挠性联轴器Size SV 100：nmax：7250[min-1 ] ，TKnom Pb72：40[Nm] ，TKmax Pb72：120[Nm] ，TKnom Pb82：70[Nm] ，TKmax Pb82：210[Nm]



　　挠性联轴器Size SV 125：nmax：6000[min-1 ] ，TKnom Pb72：70[Nm] ，TKmax Pb72：210[Nm] ，TKnom Pb82：128[Nm] ，TKmax Pb82：385[Nm]



　　挠性联轴器Size SV 145：nmax：5250[min-1 ] ，TKnom Pb72：120[Nm] ，TKmax Pb72：360[Nm] ，TKnom Pb82：220[Nm] ，TKmax Pb82：660[Nm]



　　挠性联轴器Size SV 170：nmax：4500[min-1 ] ，TKnom Pb72：180[Nm] ，TKmax Pb72：540[Nm] ，TKnom Pb82：340[Nm] ，TKmax Pb82：1020[Nm]



　　挠性联轴器Size SV 200：nmax：3750[min-1 ] ，TKnom Pb72：330[Nm] ，TKmax Pb72：990[Nm] ，TKnom Pb82：590[Nm] ，TKmax Pb82：1770[Nm]



　　德国Tschan主要型号：



　　Tschan Nor-Mex G 82



　　Tschan Nor-Mex G 97



　　Tschan Nor-Mex G 112



　  Tschan Nor-Mex G 128



　　Tschan Nor-Mex G 148



　　Tschan Nor-Mex G 168



　　Tschan Nor-Mex G 168



　　Tschan Nor-Mex G 194



　　Tschan Nor-Mex G 214



　　Tschan Nor-Mex G 240



　　Tschan Nor-Mex G 265



　  Tschan Nor-Mex G 295



　　Tschan Nor-Mex G 330



　　Tschan Nor-Mex G 370



　　Tschan Nor-Mex G 415



　　Tschan Nor-Mex G 480



　　Tschan Nor-Mex G 575



　　Tschan Nor-Mex H 67



　　Tschan Nor-Mex H 82



　　Tschan Nor-Mex H 97



　  Tschan Nor-Mex H 112



　　Tschan Nor-Mex H 128



　　Tschan Nor-Mex H 148



　　Tschan Nor-Mex H 168



　　Tschan Nor-Mex H 168



　　Tschan Nor-Mex H 194



　　Tschan Nor-Mex H 214



　　Tschan Nor-Mex H 240



　　Tschan Nor-Mex H 265



　  Tschan Nor-Mex H 295



　　Tschan Nor-Mex H 330



　　Tschan Nor-Mex H 370



　　Tschan Nor-Mex H 415



　　Tschan SDD-5 SDDL-5 100



　　Tschan SDD-5 SDDL-5 125



　　Tschan SDD-5 SDDL-5 145



　　Tschan SDD-5 SDDL-5 170



　　Tschan SDD-5 SDDL-5 200



　　Tschan SDD-5 SDDL-5 230



　　Tschan SDD-5 SDDL-5 260



　　Tschan SDD-5 SDDL-5 300



　　Tschan SDD-5 SDDL-5 360



　　TschanSDD-5 SDDL-5 400



　　Tschan SV 100



　　Tschan SV 125



　　Tschan SV 145



　  Tschan SV 170



　　Tschan SV 200



　　Tschan SV 230



　　Tschan SV 260



　　Tschan SV 300



　　Tschan SV 360-650



　　Tschan SV 360-750



　　Tschan SV 400



　　Tschan SV 400-866



　　Tschan SV 400-1000



　　Tschan SV 400-1150



TSCHAN联轴器

TSCHAN WB1630

TSCHAN WB1635

TSCHAN WB1640

TSCHAN WB1645

TSCHAN WB1650

TSCHAN WB1655

TSCHAN WB1660

TSCHAN WB1665

TSCHAN WB1670

TSCHAN WB1680

TSCHAN WB1690

TSCHAN WB1824-0560

TSCHAN WB1824-0630

TSCHAN WB1830-0630

TSCHAN WB1830-0710

TSCHAN WB1830-0800

TSCHAN WB1835-0630

TSCHAN WB1835-0710

TSCHAN WB1835-0800

TSCHAN WB1840-0630

TSCHAN WB1840-0710

TSCHAN WG7028

TSCHAN WG7032

TSCHAN WG7034

TSCHAN WG7036

TSCHAN WG7038

TSCHAN WG7040

TSCHAN WG7042

TSCHAN WG7045

TSCHAN WG7051

TSCHAN WG7055

TSCHAN WG7058

TSCHAN WG7065

TSCHAN WG7066

TSCHAN WG7068

TSCHAN WG7071

TSCHAN WG7078

TSCHAN WG7085

TSCHAN WG7128

TSCHAN WG7132

TSCHAN WG7134

TSCHAN WG7136

TSCHAN WG7138







TSCHAN®耦合扭转刚性联轴器设计有一定的反弹。它可以在规定的范围内补偿角度，径向和轴向不对中。径向轴不对中只能通过具有两个弯曲平面的双接合联轴器设计来实现。联轴器通过带有冠状齿的轮毂传递扭矩，冠状齿与套筒的直齿永久啮合。该联轴器适用于各个旋转方向的水平安装。为了确保联轴器的长期可靠运行，必须使用符合该联轴器特定要求的润滑剂对其进行润滑。

TSCHAN联轴器 TNZ ZCA-BT：带制动鼓的双接合设计联轴器TNZ ZCA-BT由两个半联轴器组成，其间安装有制动鼓，并且比TNZ ZCA型更具配合螺栓。TNZ ZCB-BT：双接合设计，带有螺栓固定的O形圈支架和制动鼓；联轴器TNZ ZCB-BT由两个半联轴器组成，其间安装有制动鼓，并且比TNZ ZCB型更具配合螺栓。

TSCHAN®TNZZCAUU/TNZ ZCBUU扭转刚性齿轮联轴器由优质钢制成，非常紧凑的设计可实现高功率密度，补偿角度，径向和轴向轴偏移，如果使用特殊密封，适合在高达+ 120°C的温度下使用，可提供开口套管（ZCA / ZCB - ZC型号也可提供ZCB设计）和单件套管（ZCH），可以在不必移动耦合机器的情况下更换弹性O形环，孔径高达270毫米，扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm，速度比较高可达n max = 6,000 rpm。



TSCHAN-TK系列 缓冲胶垫N-EUPEX 弹性联轴器

优秀TSCHAN原装采买 NOR-MEX弹性联轴器特点 扭向弹性紧凑型
TSCHAN主要应用在钢铁行业、冶金、机械制造行业、电力、造纸、水泥、石油、木业等

弹性体材质：聚氨酯（VK、、型）弹性体可以确保联轴器两端设备之间的绝缘。
NOR-MEX弹性联轴器特点：扭向弹性，免维护，吸收振动，良好的动态特性。轴向插入式安装，失效保护，设计紧凑，惯量小，可以带制动盘或制动轮，而且必须安装在转动惯量最大的轴端，最大的制动扭矩不能超过联轴器的最大扭矩，弹性体阻尼特性高，抗浸油，耐高温。
优秀TSCHAN原装采买 NOR-MEX弹性联轴器特点 扭向弹性紧凑型

刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力，要求两轴严格对中，但此类联轴器结构简单，制造成本较低，装拆．、维护方便，能保证两轴有较高的对中性，传递转矩较大，应用广泛。常用的有凸缘联轴器、套筒联轴器和夹壳联轴器等。
挠性联轴器又可分为无弹性元件挠性联轴器和有弹性元件挠性联轴器，前一类只具有补偿两轴线相对位移的能力，但不能缓冲减振，常见的有滑块联轴器、齿式联轴器、万向联轴器和链条联轴器等；后一类因含有弹性元件，除具有补偿两轴线相对位移的能力外，还具有缓冲和减振作用，但传递的转矩因受到弹性元件强度的限制，一般不及无弹性元件挠性联轴器，常见的有弹性套柱销联轴器、弹性柱销联轴器、梅花形联轴器、轮胎式联轴器、蛇形弹簧联轴器和  联轴器等。
根据不同的工作情况，联轴器需具备以下性能：
(1)可移性。联轴器的可移性是指补偿两回转构件相对位移的能力。被连接构件间的制造和安装误差、运转中的温度变化和受载变形等因素，都对可移性提出了要求。可移性能补偿或缓解由于回转构件间的相对位移造成的轴、轴承、联轴器及其他零部件之间的附加载荷。
(2)缓冲性。对于经常负载起动或工作载荷变化的场合，联轴器中需具有起缓冲、减振作用的弹性元件，以保护原动机和工作机少受或不受损伤。
(3)安全、可靠，具有足够的强度和使用寿命。
(4)结构简单，装拆、维护方便。

TSCHAN-TK系列 缓冲胶垫N-EUPEX 弹性联轴器 原装进口



简介：

德国Tschan成立于1924年，是为当地采矿业及钢铁业提供金属加工的小企业，1954年开始用天然橡胶大规模生产弹性联轴器。TSCHAN 成功地生产和提供世界各地的经济和使用的优化耦合技术及非可移动的联轴器的领先供应商之一。公司80年的丰富经验驱动系统技术提供了广泛的标准和特殊联轴器以及非标准联轴器。对TSCHAN的产品和服务，鉴于在先进的耦合技术的成果，新客户的赞赏和忠实的客户已经开始重视过去几十年的努力，TSCHAN的专家将技术能力和经济效益相结合。Tschan是世界领先的联轴器供应商。TSCHAN的产品和服务创造完美结合的技术专长和经济效率。



产品

德国TSCHAN联轴器，TSCHAN包括以下几个系列：

弹性联轴器：1、TSCHAN-S系列2、TSCHAN-B系列3、NOR-MEX系列

刚绕联轴器：1、POSIMIN-PHP系列2、POSIFLEX系列3、TSCHAN-TK系列

弹性体材质：聚氨酯（VK、、型）弹性体可以确保联轴器两端设备之间的绝缘。



TSCHAN技术

NOR-MEX弹性联轴器特点：扭向弹性，免维护，吸收振动，良好的动态特性。轴向插入式安装，失效保护，设计紧凑，惯量小，可以带制动盘或制动轮，而且必须安装在转动惯量最大的轴端，最大的制动扭矩不能超过联轴器的最大扭矩，弹性体阻尼特性高，抗浸油，耐高温。



TSCHAN应用

TSCHAN主要应用在钢铁行业、冶金、机械制造行业、电力、造纸、水泥、石油、木业等。

TSCHAN®耦合扭转刚性联轴器设计有一定的反弹。它可以在规定的范围内补偿角度，径向和轴向不对中。径向轴不对中只能通过具有两个弯曲平面的双接合联轴器设计来实现。联轴器通过带有冠状齿的轮毂传递扭矩，冠状齿与套筒的直齿永久啮合。该联轴器适用于各个旋转方向的水平安装。为了确保联轴器的长期可靠运行，必须使用符合该联轴器特定要求的润滑剂对其进行润滑。











TSCHAN联轴器 TNZ ZCA-BT 联轴器

TSCHAN联轴器 TNZ ZCA-BT：带制动鼓的双接合设计联轴器TNZ ZCA-BT由两个半联轴器组成，其间安装有制动鼓，并且比TNZ ZCA型更具配合螺栓。TNZ ZCB-BT：双接合设计，带有螺栓固定的O形圈支架和制动鼓；联轴器TNZ ZCB-BT由两个半联轴器组成，其间安装有制动鼓，并且比TNZ ZCB型更具配合螺栓。

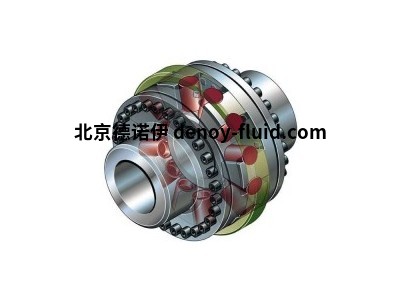

TSCHAN®TNZZCAUU/TNZ ZCBUU扭转刚性齿轮联轴器由优质钢制成，非常紧凑的设计可实现高功率密度，补偿角度，径向和轴向轴偏移，如果使用特殊密封，适合在高达+ 120°C的温度下使用，可提供开口套管（ZCA / ZCB - ZC型号也可提供ZCB设计）和单件套管（ZCH），可以在不必移动耦合机器的情况下更换弹性O形环，孔径高达270毫米，扭矩高达T Kn = 195,000 Nm / T Kmax = 390,000 Nm，速度比较高可达n max = 6,000 rpm。

TSCHAN联轴器

TSCHAN WB1630

TSCHAN WB1635

TSCHAN WB1640

TSCHAN WB1645

TSCHAN WB1650

TSCHAN WB1655

TSCHAN WB1660

TSCHAN WB1665

TSCHAN WB1670

TSCHAN WB1680

TSCHAN WB1690

TSCHAN WB1824-0560

TSCHAN WB1824-0630

TSCHAN WB1830-0630

TSCHAN WB1830-0710

TSCHAN WB1830-0800

TSCHAN WB1835-0630

TSCHAN WB1835-0710

TSCHAN WB1835-0800

TSCHAN WB1840-0630

TSCHAN WB1840-0710

TSCHAN联轴器TNZ ZCAK是TNZ ZCA联轴器，带有限制的端部浮动。端部浮子的限制用于轴向定位安装在套筒轴承上的轴。因此，具有套筒轴承的电动机的转子可以通过与从动机器的轴承的联接而在期望的公差范围内对准，使得转子在驱动机器的加速期间保持在其磁中心。端部浮动的限制限制了补偿角度和径向轴不对准的能力。

TSCHAN ® TK桶联轴器建议安装在起重机提升机构，以连接在绞盘输送机和平台升降机缆索卷筒与所述齿轮箱输出轴。TSCHAN ®增强材料的TKV 功率提高设计成熟设计，毂和增强材料由相同设计的空间来传输更高的扭矩和较高的径向载荷的壳体。

挠性联轴器Size SDD-5 SDDL-5 200   联轴器 TNZ ZCA-BT
