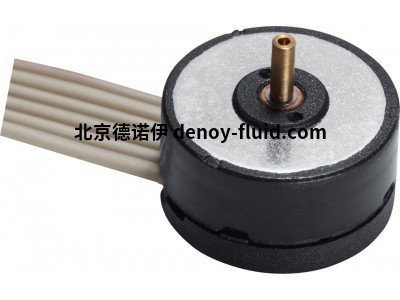

德国福尔哈贝冯哈伯FAULHABER编码器系列AEMT-12/16 L

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

　　①增量式编码器以磁电或光电设计原理为基础，也可采用单芯片结构。

　　②编码器输出端提供两个90°相移矩形信号，电机每转的脉冲数高达1024个，索引脉冲为一个(3通道规格)。

　　③IER3-10000(L)系列编码器由安装在电机轴上的高分辨率编码盘、光源、光电传感器(带内插器和驱动级)组成。光源发出的光线反射至编码盘上，被其吸收。光电传感器吸收反射光，并将光电信号处理成高分辨率的编码器信号。

　　④由此编码器可输出两个相位偏移为90°e的方形波信号和一个用于显示输出轴转动方向的索引信号。线驱动器可作为选配方案提供。高精度的光电编码器是位置控制的理想之选。

　
2、德国福尔哈贝FAULHABER增量式编码器产品特点和优势

　　①高度紧凑的设计

　　②分辨率高达每转16384个信号边沿(相当于0.022°的角分辨率)

　　③输出处不需要上拉电阻，因为无开放的收集器输出

　　④对称的切换信号边沿，与CMOS和TTL兼容

　　⑤根据编码器类型可提供不同的分辨率标准交付，范围为16至4096次脉冲

　　⑥高质量信号

　　3、德国福尔哈贝FAULHABER绝对式编码器产品功能有哪些

　　①绝对式编码器与FAULHABER直流电机组合后是换向、速度和位置控制应用的理想选择。

　　②绝对的含义是指每个轴位置都指配给单转内一个独特的角度值。

　　③它也可用于创建正弦换向信号。

　　④AESM-4096系列编码器由两个安装在电机轴上、位置相对的两极传感器磁铁组成。一个特殊的角度传感器安装在相对于传感器磁铁的轴向位置，用于检测电机轴位置。

　　⑤该角度传感器集成了所有必要的功能，例如霍尔传感器、内插器和驱动级。霍尔传感器检测到的传感器磁铁模拟信号经过适当放大后，通过特殊的算法进行处理，生成高分辨率的编码器信号。

　　⑥输出信号可提供绝对角信息，分辨率为每转4096步。采用BISS-C协议的SSI接口可查询该信息。绝对值编码器是换相、转速控制和位置控制的理想之选。

　　4、德国福尔哈贝FAULHABER绝对式编码器产品特点和优势

　　①接线要求最低

　　②通电后可直接获得绝对角信息

　　③无须进行位置参考

　　④即使在低转速下也能获得优化控制特性

　　⑤可灵活定制分辨率和转动方向

　　5、德国福尔哈贝FAULHABER相关产品部分型号分享

　　①编码器系列AEMT-12/16 L

　　②编码器系列IEF3-4096 L

　　③FAULHABER直流微型电机3863H036CR3863H036CR2016 IE3-512 L 38A 160

　　④FAULHABER桨电机3863A…C3863A024C

　　⑤FAULHABER直流电机3153…BRC系列3153K024BRC

　　⑥FAULHABER微型步进电机AM1524系列1524-2R-A-0.25-12.5-05

　　⑦FAULHABER LM 2070-040-11-C电机

　　⑧FAULHABER 1536U024BAS 167 43:1电机

　　⑨Faulhaber微型步进电机1717T003SR

　　⑩Faulhaber步进电机AM1524SB015055

　　⑪Faulhaber步进电机AM2224SB012510

　　⑫Faulhaber步进电机AM1524SB045055
