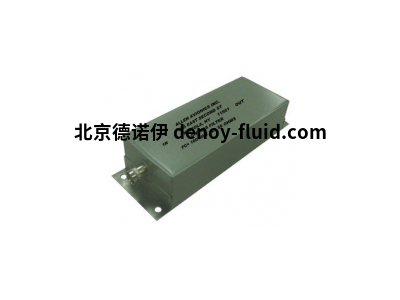

AllenAvionics低通滤波器HPLP系列参数详情

　　这些高功率低通滤波器是

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn

　　设计用于任何高功率应用。

　　它们适用于高带宽的带宽限制

　　功率传送器。它们的阻抗不变

　　该设计与所有天线调谐器兼容。他们

　　满足MIL-STD-810E的适用要求。

　　它们的频率为3 MHz至100 MHz

　　兆赫，有50、200或500瓦的版本。

　　例如：

　　截止频率=3 Mhz，形状系数为“A”。在40分贝时

　　•频率=3 MHz x 5.7=17.1 MHz

　　截止频率=3 MHz，形状系数为“B”。在40分贝时

　　•频率=3 MHz x 2.3=6.9 MHz

　　规格25MHz低通

　　滤波器类型-----------------低通滤波器

　　截止频率------3 Mhz至100 Mhz

　　通带插入损耗--<0.3 dB，典型

　　通带电压驻波比优于------------1.5:1

　　阻抗------------------50欧姆

　　拒绝------------------->40 dB至10 x Fc

　　功率处理---------50、200或500瓦

　　所有装置均配有安装支架

　　可用连接器------BNC，N型，UHF内螺纹(50瓦版本可用于SMA连接器)

　　这些过滤器通常是供应的

　　带有N个内螺纹接头，但可以

　　与BNC连接器和SO-239一起订购

　　超高频连接器。所有th过滤器均采用标准配置

　　密封金属外壳，设计用于

　　严格的应用程序。他们抵抗冲击，

　　振动、高温和低温极限，

　　盐、沙、灰尘和泄漏，过滤器被损坏

　　旨在满足

　　MIL-STD-810E(环境试验方法)

　　和MIL-F-14072D(地面饰面

　　(基于设备的)以下所列。

　　罐是冷轧钢-电镀锡或热浸锡。

　　环境的

　　高度：方法5003，程序1，11，

　　和III程序III的试验高度为

　　在57.2千帕压力下4570米。

　　高温：方法501-3，

　　程序I至+70 C不工作，以及

　　程序11至+60℃运行。

　　低温：方法502.3，

　　程序I至-51 C不工作，以及

　　程序11至-40“C操作。

　　温度冲击：方法503.3，低

　　温度-51摄氏度和高温+48英寸C。

　　太阳辐射：方法505.3，程序1，干热温度条件

　　雨水：方法506.3，程序I

　　湿度：方法507.3，程序111。

　　真菌：方法508.4。

　　盐雾：方法509 3，程序I

　　沙尘：方法510 3程序I和11

　　泄漏(浸没)：方法512.3，程序1，在1.0米处2小时

　　振动：方法514，类别1、3和8(表514-AIII)

　　冲击：方法516.4，程序1，V和VI。

　　结冰/冻雨：方法521.1。

　　订购信息：

　　系列：HPLP-xxpxx-x-xxx-x

　　频率：以兆赫为单位

　　形状系数：A到E

　　功率：50、200或500(瓦)

　　连接器：N、BNC、UHF、S

　　示例：

　　HPLP-10P50-A-050-U 10.5 MHz截止，形状系数A，50瓦，超高频连接器

　　HPLP-100P0-B-500-N 100 MHz截止，形状系数B，500瓦，N型连接器
