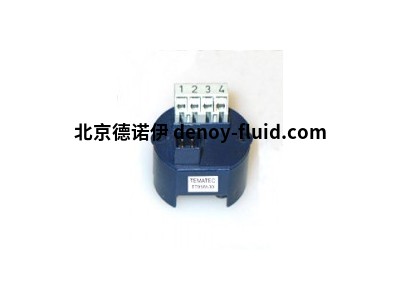

原装进口TEMATEC WT024-1455温度变送器

刘流 QQ：2850590589   手机：18518172469 电话：010-64717020-112 传真：010-84786709-666 邮件：sales21@handelsen.cn

        环境温度范围

　　•传感器损坏或出现故障时的故障信息

　　传感器短路，可根据NAMUR NE43进行调整

　　•符合IEC 61 326-1，CE的EMC

　　•测量操作期间的在线配置

　　SETUP连接器

　　•客户特定的测量范围设置

　　•GL(德国劳埃德船级社)造船批准

　　•符合UL 3111-1的UL认证

　　•CSA GP(常规用途)

　　工作方法和系统结构

　　测量原理工业温度测量中Pt100输入信号的电子采集和转换。

　　测量装置温度探头变送器TT2780是两线制测量变送器，具有模拟输出和

　　2线，3线或4线连接的Pt100的测量输入。 TT2780设置有

　　配置集。

　　输入参数

　　实测温度

　　测量范围

　　输出参数

　　模拟输出信号4至20 mA，20至4 mA

　　传递行为与温度成线性关系

　　故障信号•超出范围：

　　线性下降至3.8 mA

　　•超出测量范围：

　　线性增加至20.5 mA

　　•传感器损坏;传感器短路：

　　≤3.6 mA或≥21.0 mA(设置≥21.0 mA，保证输出≥21.5 mA)

　　最大负载(V电源-10 V)/0.022 A(电流输出)

　　自身电源要求≤3.5 mA

　　电流限制≤23 mA

　　接通延迟4 s(接通过程Ia = 3.8 mA)

　　名称测量范围极限最小值测量范围

　　Pt100

　　符合IEC 60751

　　-200至650°C

　　-50至250°C

　　10 K

　　10 K

　　•连接类型：2线，3线或4线连接

　　使用2线制电路时，可以补偿线路电阻(0至20Ω)

　　•电缆电阻：传感器线电阻最大值。每线11Ω

　　测量精度

　　响应时间2 s

　　参考条件校准温度：+25°C±5 K

　　测量偏差

　　的影响

　　电源电压

　　≤±0.01%/与24 V1的V偏差

　　的影响

　　环境温度

　　(温度漂移)

　　电阻温度计(Pt100)：

　　Td =±(15 ppm / K *(满量程值+ 200)+ 50 ppm / K *设置的测量范围)*Δϑ

　　Δϑ =环境温度与参考条件的偏差(+25°C±5 K)。

　　长期稳定性≤0.1K /年2或≤0.05%/年3 2

　　负载的影响≤±0.02%/ 100Ω1

　　指定测量精度a

　　一个。 %与设定的测量范围有关。 较大的值有效。

　　电阻温度计

　　热电阻

　　Pt100 -200至650°C

　　Pt100b

　　-50至250°C

　　b。 可选的

　　0.2 K或0.08%

　　0.1 K或0.08%

　　型号

　　TEMATEC MDA4X0

　　TEMATEC WT024-1455

　　TEMATEC WT7033-11121102752100000

　　TEMATEC MAT10-1858

　　TEMATEC WT7492-1013

　　TEMATEC WT024-1455

　　TEMATEC WT014-1053

　　TEMATEC WT024-1455

　　TEMATEC DYMT-0378-N

　　TEMATEC WT7033-1027

　　TEMATEC KB-50-150

      用于Pt100电阻温度计，可通过PC调节，

　　用于安装在B，BUZ，BUZ-H和VAB型连接头中

　　应用领域

　　•PC可编程(PCP)温度头变送器，用于将Pt100输入信号转换为

　　模拟，可扩展的4至20 mA输出信号

　　•输入：Pt100电阻温度计

　　•通过带有配置套件的PC进行在线配置

　　优势一览

　　•通用的PC可编程

　　PT100输入信号

　　•2线制技术，模拟输出4至20 mA

　　•高精度
