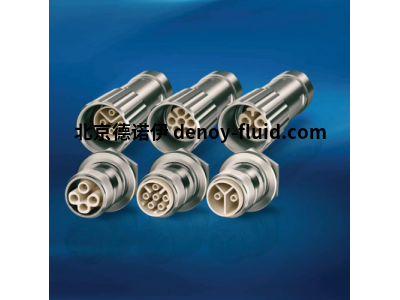

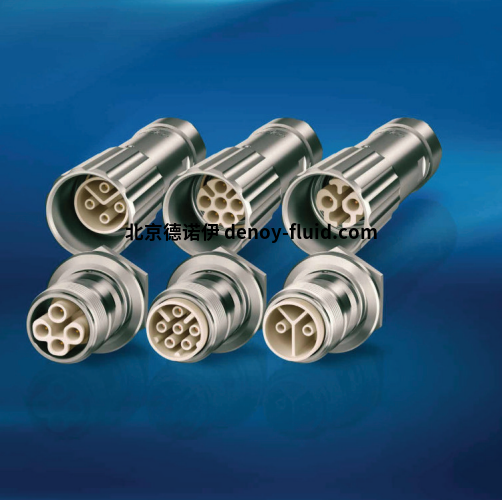

GES多极高压连接器MCS系列

     GES是用于工业和科学领域精密应用的高压连接器的专业制造商。该公司提供各种配置的高压连接器，工作电压高达100 kV DC。除了种类繁多的HV插头和插座外，GES还在客户特定的解决方案、修改和调整方面提供丰富的专业知识。GES是值得信赖的合作伙伴和OEM供应商。GES高压连接器已在大量高压应用中得到证明，被认为是极其可靠、持久且技术成熟的解决方案。应用于半导体和微电子，分析和检验，医疗和生物技术，材料加工场合。





GES MCS系列[特征]

工作电压：5 kV DC

测试电压：8kV

标称电流：4.5 A。

极数：2/4/6

连接方式：焊接或压接

连接横截面：0.15 - 0.38 mm2

防护等级：IP 68

可燃性等级：UL94 V-0



GES MCS系列[优势]

非常高的防护等级

小尺寸

机械编码

凹陷触点

快速简便的组装

坚固的外壳

最高质量的绝缘组



GES MCS系列[技术数据]

套管：

锁型:螺帽

安装装置插座类型:圆形法兰

材质:黄铜 (CuZn)

表面:镍 (Ni)

防护等级:（插入时）根据DIN EN 60529 :IP68

工作温度:-30°C至+80°C

触点 0.7 毫米：

连接技术：焊接/拧紧

标称电流：4.5 A。

体积电阻：<0.7 m?

触点直径：0.7 毫米

导体尺寸：0.15-0.38 mm2 (AWG 26 - 22)

材质：黄铜（CuZn）

表面：金（Au）

插拔次数：≥5000

隔离插件：

极数：2、4、6

隔离材料：PBT

可燃性等级：UL94 V-0

工作温度：-40°C至+150°C

CTI 值：600

绝缘组别：I (DIN IEC 60664)

介质单芯最大直径：1.6 mm



GES MCS系列[型号]



GES MCS 205

GES MCS 405

GES MCS 605
