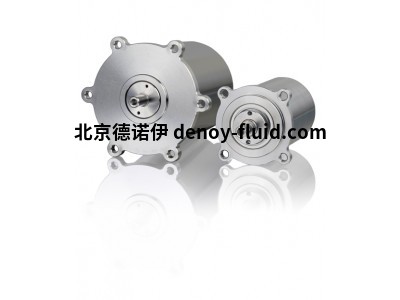

德国 Phytron VSS / VSH系列 步进电机
部分型号
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Phytron ESS/ESH系列
Phytron ZSS系列
Phytron phy BASIC系列
Phytron ZSH系列
Phytron VSS / VSH系列
Phytron PHY SPACE系列
产品介绍
Phytron ZSS 步进电机
高精度步进电机。优化的几何形状和磁化，以实现平稳运行
Phytron ZSS 步进电机（19 - 56 毫米）提供高精度和平稳运行。ZSS电机具有多达 102.400 个可接近的位置（200步进电机，以微步进模式驱动，具有 1/512 步进分辨率和编码器），可为您的应用提供高精度定位功能。
基于其几何形状，ZSS 系列具有平稳的低共振运行性能。受益于低噪音、典型的平稳运行和由此产生的最佳结果，特别是对于光学高精度应用。
技术细节
用于单极或双极控制模式的两相混合式步进电机
保持扭矩从 3.8 到 700 mNm
尺寸 ZSS 19 至 56 毫米
每个尺寸最多 3 种电机类型和 3 个标准绕组
标准步数/转：200，步距角：1.8°
取决于电机尺寸的特殊步数
最低防护模式：IP40
允许的环境温度：-30 °C 至 +80 °C
可选：齿轮、电机制动器、编码器、第二轴、散热片、联轴器等。
可用型号
尺寸、步数、绕组：参见数据表中的表格
自由线端或保护盖、散热器、第二轴
齿轮、电机制动器、编码器
Phytron phy BASIC 电机
高精度、高扭矩、运行平稳
我们的电机系列phy BASIC结合了价格优化设计的优点和出色的操作特性。
这使得phy BASIC电机特别适用于制造行业的标准应用。良好的运行性能、高扭矩和扎实的工艺使phy BASIC成为 IP 40 环境中快速精确定位任务的绝佳选择。
技术细节
两相步进电机
保持扭矩从 50 mNm 到 7.2 Nm
边缘尺寸从 20 到 86 毫米
步数（标准） 200
1.8° 步进电机的步进精度为 5 %
工作电压phy BASIC 20,28,42 (NEMA 8, 11, 17): 36 to 48 V DC
phy BASIC 56, 86 (NEMA 23, 34): 72 V DC
标准连接：4 引线并联
防护等级 IP 40
绝缘等级 B，130 °C
绝缘电阻 100 MΩ
包含配套连接器的电缆
选项：
齿轮
后轴
Phytron ZSH 步进电机
与 ZSS 一样，ZSH 步进电机在每个动作中都设置了强大的口音。他们将 ZSS 电机的直径扩大到 57 至 107 毫米。
技术细节
用于单极或双极控制模式的 2 相混合式步进电机
保持扭矩从 0.45 到 17 Nm
直径 ZSH：57 至 107
NEMA 兼容
步数/转：200，步距角：1.8°
最低保护模式：IP54、IP68 根据要求
允许的表面温度：-30 °C 至 +80 °C
（短时间可达 100 °C）
可用型号：
尺寸和绕组：参见数据表中的表格
自由线端或接线盒
双轴
齿轮
马达刹车
编码器
