德国SKI差压流量计压力等级PN 100



1、德国SKI差压流量计产品参数

①零点校准：基于环境温度的变化（间隔可调，标准：5 Kelvin）

②校准持续时间：约30秒

③上次测量值：校准期间保持恒定

④环境温度：−20…55°C

⑤压力等级：PN 100

⑥接液部件：1.4571(AISI 316Ti)

⑦电源电压：24伏直流电

⑧安装通常在差压变送器和现有歧管之间





2、德国SKI差压流量计产品描述

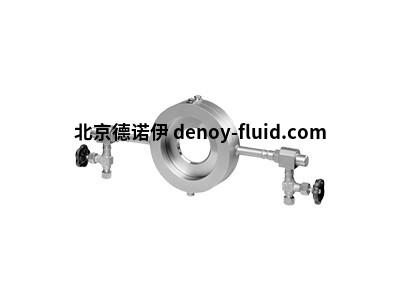

环形室孔板由两个压在一起的环组成，孔板夹在环之间。通过环形室在上游和下游测量压力。即使入口和出口流量减少，其精度也可与标准孔板相媲美。测量部分由差压传感器和相关的入口和出口部分组成。它们用于即使很小的管道公差也会对测量结果产生重大影响的小型管道。作为标准，环形室孔板用作压差传感器。可选地，其他传感器也是可能的。用于安装在法兰或管接头之间的桨式孔板由带有焊接手柄的孔板组成。这些板没有测压口，因此通常安装在包含½”NPT测压口的法兰之间。



3、德国SKI差压流量计产品特点

锥形流量计由管段组成，内部焊接有锥体。锥体尺寸在流动方向上增加。它们通常用于可用管道较短的应用中。其误差为测量值的+/-5%，是ISO 5167标准中最不准确的传感器。在实验室校准锥体时，它们具有良好的准确度。大多数流量测量在安装和调试后不定期进行维护。带有平均皮托管、孔板和其他DP流量元件的系统使用DP流量变送器。这些电子设备会受到环境温度、工作压力和长期漂移的变化的影响。AccuFlo®Zero也很容易在现有装置中进行改造，并且可以与几乎所有品牌的DP变送器配合使用。





4、德国SKI差压流量计产品原理

所有因素都会导致相当大的测量误差，尤其是在测量的压差值较小时。这些错误通常只在工厂停工阶段才会被注意到，或者最坏的情况下完全没有被发现。在几乎所有情况下，该问题都可以通过DP变送器的面向需求的零校准来解决。这正是获得专利的AccuFlo®Zero发挥作用的地方。它会在需要时自动执行这项重要的维护工作-零点校准。它是所有基于差压压力的流量测量的理想附件。由于AccuFlo®Zero基本上消除了差压变送器的残余零点误差，它通过在较低速率下大幅提高总精度来增加总测量范围。



5、德国SKI差压流量计产品介绍

大多数工业部门都使用符合ISO 5167的压差仪表。不同节流装置和材料的可用范围允许在很宽的流速、温度和压力范围内测量许多不同的流体。由于其标准化，预期的测量结果与制造商无关。ISO 5167标准中详细描述了各种差压流量元件的设计特征、约束和误差限制。下面列出的是他们提供的不同元素的一般描述。带有一体式龙头的孔板由一体式制成，因此具有成本效益。取压发生在两点。这些仪器易于安装并提供良好的准确度以及合理的入口和出口运行。

  德国SKI差压流量计压力等级PN 100
