protego真空溢流阀DZ/EA-F型阀门产品型号北京德诺伊流体科技有限公司

protego真空溢流阀DZ/EA-F型

品牌protego	有效期至长期有效	最后更新2022-01-06 15:54
浏览次数0

protego真空溢流阀DZ/EA-F型

protego真空溢流阀DZ/EA-F型功能及说明：

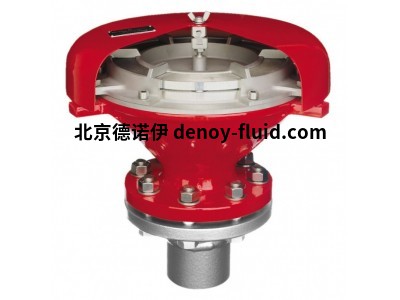

带衬里的protego直列阀 DZ/EA-F 是最先进的压力或真空溢流阀，采用直角设计，适用于更高的设定压力。衬里使该型号成为腐蚀性，聚合性或粘性物质的完美解决方案。所有内部部件均由PTFE或其他高度耐腐蚀的材料制成。通常，阀门安装在储罐、容器和工艺设备的呼气或呼气管路中，以防止不允许的超压或欠压。protego真空溢流阀DZ/EA-F型可防止排放损失几乎达到设定压力，并防止不可接受的产品进入。这种弹簧加载型号允许比DZ / EA更高的设定压力。protego真空溢流阀DZ/EA-F型阀体和阀托盘的优化流体动力学设计是多年研究的结果，使阀托盘运行稳定，性能优化，产品损失减少。

protego真空溢流阀DZ/EA-F型特征：

-压力或真空溢流阀，与 ETFE 内衬串联

-10% 技术，可将最小压力提升至全扬程

-极度密封，从而尽可能降低产品损失，减少环境污染

-基于10%技术，与传统的40%或100%技术相比，设定压力接近打开压力，以实现系统中的最佳压力维持

-内衬和材料选择使该类型适用于高腐蚀性、聚合性或粘性物质

-高流量通过使用更小的阀门降低成本

-可用作压力或真空溢流阀

-紧凑、节省空间的直角设计

-坚固的外壳设计（PN 10）

-弹簧加载，适用于高设定压力

-易于维护的设计

protego真空溢流阀DZ/EA-F型技术参数：

法兰连接类型

EN 1092-1;表格 B1

ASME B16.5 CL 150 R.F.

可根据要求提供其他连接

设计类型和规格

排气托盘由弹簧加载。压力和真空的较低设定压力通过使用 DZ/EA 型实现。

直列式压力或真空溢流阀，标准设计

DZ/EA-F

可根据要求
提供其他特殊设备在管道系统中，在确定设定压力和开口特性时，必须考虑背压的影响。对于特殊设计解决方案（例如部分负载操作），阀门可以配备标准阀门托盘（具有比例打开功能）。

设置

压力或真空设置：	±60 毫巴	±500 毫巴
	±24英寸宽.C。	±200年nch W.C。

对于较低的设定压力或真空，请参见 DZ/EA 型

protego真空溢流阀DZ/EA-F型尺寸：

要选择公称尺寸（DN），请使用下一页上的流量图

断续器	50 / 2"	80 / 3"	100 / 4"	150 / 6"
一个	168 / 6.61	180 / 7.09	200 / 7.87	228 / 8.98
b	167 / 6.57	177 / 6.97	200 / 7.87	232 / 19.13
c	615 / 24.21	785 / 30.91	915 / 36.02	1160 / 45.67
d	200 / 7.87	240 / 9.45	280 / 11.02	335 / 13.19
