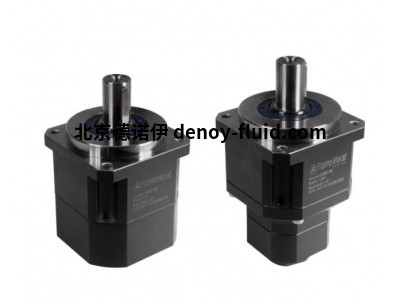

Framo Morat行星齿轮GSB系列

品牌Framo Morat	有效期至长期有效	最后更新2022-01-06 17:00
浏览次数0

Framo Morat行星齿轮GSB系列

FRAMO-MORAT拥有现代化的机器公园和多年的经验，FRAMO-MORAT提供的解决方案为复杂的加工任务。未加工零件加工，热处理，淬火和热处理后的加工处理前，我们提供了一站式服务客户的规格，无论是内部和外部的齿轮，带动齿，螺旋切或加冠。

Framo Morat行星齿轮为您提供所有自由和选择，因为我们可以为任何应用提供正确的解决方案，无论它多么专业。G系列包括高端齿轮箱系列GSA，GSB，GSF（直列式），GSD（法兰齿轮）和GSBL（角齿轮）以及高端经济型产品线GSN和GFE。对于完全根据您的个人规格量身定制的定制工程驱动解决方案，您将受益于我们在开发和系统方面的专业知识，这些专业知识已经发展了几十年。

Framo Morat GSB系列代表着高性能，低背隙和高精度。斜齿轮确保最低的噪音水平和平稳的运行。坚固的一体式外壳提高了齿轮刚性，并能够吸收高载荷。GSB系列将经济效益与灵活性相结合，是众多应用的完美选择。

Framo Morat行星齿轮GSB系列定义：

• 传输高扭矩小空间

• 空间和重量优化2阶段设计

• 腐蚀保护整个住房包括输出端

背隙水平： 1 = 标准;0 = 减少的

齿隙输入空心轴直径 = 最大电机轴直径 = 齿轮箱尺寸中的 D9

Framo Morat行星齿轮GSB系列尺寸：

齿轮箱特性			阶段	GSB044	GSB062	GSB090	GSB120	GSB142	GSB180
定心直径输出	D2	h7		35	50	80	110	130	160
输出轴直径	D4	h6		13	16	22	32	40	55
轴高度，包括羽毛键	D5			15	18	24.5	35	43	59
孔圆直径输出	D6			50	70	100	130	165	215
夹紧系统直径	D8		1	27	40	49	67	80	107
夹紧系统直径	D8		2	27	27	40	49	67	80
最大电机轴直径	D9	F7型	1	11	19	24	28	35	55
最大电机轴直径	D9	F7型	2	11	11	19	24	28	35
孔圆直径输入	D10		1	42	60.5	90	120	145	186
孔圆直径输入	D10		2	42	42	60.5	90	120	145
外壳长度	L1		1	53	65.5	90	104.5	133	172
外壳长度	L1		2	79	87.5	111	149.5	171	217
轴长度输出	L2			26	36	48	65	92	106
距肩部的轴长度	L3			20	28	36	50	74	82
定心深度输出	L4			5	7	10	12	15	20
与轴端的距离	L5			2.5	4	3	5	5	6
羽毛键长度	L6			15	20	30	40	65	70
电机轴最大输入长度	L7		1	21	27.5	50	57	74.5	103
电机轴最大输入长度	L7		2	21	21	27.5	50	57	74.5
到螺钉中心的距离	L8		1	4.5	6	7	9	10.5	11
到螺钉中心的距离	L8		2	4.5	4.5	6	7	9	10.5
法兰厚度输出	L11			5	8	10	12	15	16
距离夹紧装置 – 外壳	L13		1	11	15.5	17.5	25.5	25.5	34
距离夹紧装置 – 外壳	L13		2	11	11	15.5	17.5	25.5	25.5
方形外壳输出	面积1			44	62	90	120	142	180
方形外壳输入	SQ2		1	44	62	90	120	142	180
方形外壳输入	SQ2		2	44	44	62	90	120	142
羽化键宽度	B1	h9		5	5	6	10	12	16
最小安装螺纹 x 深度	G2	4 倍	1	M4 x 8	M5 x 11	M6 x 12	M8 x 16	M10 x 20	M12 x 24
最小安装螺纹 x 深度	G2	4 倍	2	M4 x 8	M4 x 8	M5 x 11	M6 x 12	M8 x 16	M10 x 20
最小安装螺纹 x 深度	G3			M4 x 11	M5 x 14	M8 x 20	M10 x 23	M12 x 28	M14 x 32
孔径	H1	4 倍		4.5	5.5	6.8	9	11	13
角度以 ° 为单位	W1			45	45	45	45	45	45
x 倍角度，以 ° 为单位	W2			约4 x 90	约4 x 90	约4 x 90	约4 x 90	约4 x 90	约4 x 90
角度以 ° 为单位	W3			30	30	30	30	30	30
x 倍角度，以 ° 为单位	W4			约4 x 90	约4 x 90	约4 x 90	约4 x 90	约4 x 90	约4 x 90
