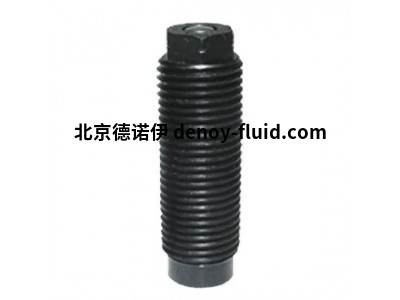

roemheld螺纹气缸B1.458型

     roemheld的液压夹具解决方案包括各种动力夹具，如回转夹具和延伸夹具以及螺纹气缸，块式气缸，动力工作支撑，夹具夹具，虎钳，液压电源和阀门以及全系列的配件和配件。

      roemheld有大量的螺纹气缸可供选择。所有气缸都有各种尺寸，具有安装和流体供应选项。每个螺纹嵌件均采用钢制造，并具有黑色氧化物表面。

      roemheld螺纹气缸B1.458型带有实心柱塞的微型推夹。螺纹体夹具在小尺寸内提供相当大的力。这些小夹具可以放置在非常靠近的位置，特别是当歧管安装时（最小间距为0.60"）。夹具可以一直拧到六角平面，或安装在部分深度。提供一种阀体直径，带 1/2-20（英寸）或 M12x1.5（公制）螺纹，可选择 5mm 或 10mm 行程两种长度。选装的加长活塞杆可提供额外的伸展距离。7250 psi 时的锁模力： 560 Lbs





roemheld迷你螺纹体气缸B1.458型特征：

提供一种阀体直径

可选择两种长度，分别为 5mm 或 10mm 行程

选装的加长活塞杆提供额外的伸展距离。

7250 psi 时的锁模力： 560 Lbs



roemheld螺纹气缸B1.458型技术参数：

活塞直径 [mm] 8 8

行程 [mm] 5 10

夹紧力 100 bar [kN] 0.5 0.5

在 500 bar [kN] 2.5 2.5

最小 工作压力 [bar] 5 5

油量/10 mm 行程 [cm³] 0.5 0.5

活塞面积 [cm²] 0.5 0.5

弹簧复位力，最小值 [N] 15 15

[毫米] 27 40

分钟 [毫米] 11 11

最大[mm] 24 37

c [毫米] 17 30

最大限度。 安装扭矩 [Nm] 10 10

重量 [g] 16 24

零件号 - 带密封圈 1458001 1458002

零件号 - 带密封环 1458011 1458012 和活塞杆加长件

泄漏率最低的版本

用于高达 160 bar 的工作压力

例如 适用于具有多个操作周期的应用

零件号 - 带密封圈 1458101 1458102

零件号 - 带密封圈 1458111 1458112



roemheld螺纹气缸其他型号实例：

roemheld B1.459

roemheld B1.460

roemheld B1.711

roemheld B1.4301

roemheld B1.450

roemheld B1.470
