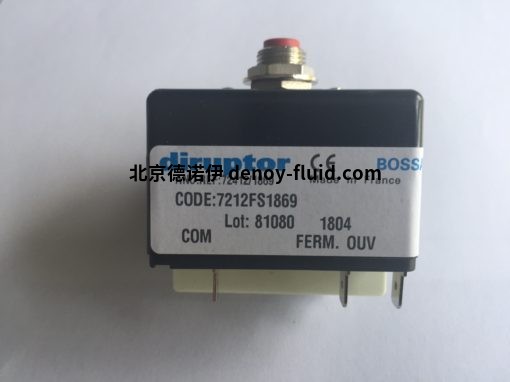

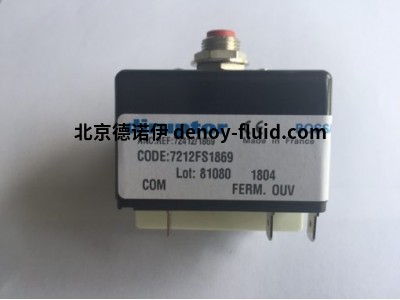

法国Diruptor双极断路器 7200系列介绍
| 田琪 QQ：2850590597 手机：15801397840 电话：010-64717020-117 传真：010-84786709-666 邮件：sales2@handelsen.cn |
 |
 |
法国Diruptor双极断路器 7200系列介绍
双极断路器 7200系列
该双极断路器符合EN 60934标准，仅针对 AN 和 AS 曲线符合 NF F 62-001标准（铁路机车车辆）。
该断路器最常见的用途是保护：
· 单相交流电路相位 + 中性线（230 伏 50/60 赫兹）
· 相位 + 相位电路（400 伏 50/60 赫兹）
双极性二变压器的其他应用：
· 直流电（根据型号，每极高达 150 伏）
· 在保护2个不同的电路时，2个极点可以有不同的曲线（热，热磁或纯磁性）和不同的尺寸（从0.04到50安培）
· 通过一根杆进行远程跳闸控制。
不同的安装和固定可能性（更多信息请见下文技术规格）)
↓
技术特点
极数 ： 2 极
控制系统 ：带或不带跳闸按钮"关闭"
安装：
插入式（限 20A）
嵌入式安装，正面 2 个
螺钉 齐平安装，用于安装在正面的螺
纹环 DIN 非对称导
轨上卡扣 推式，螺纹环，
用于安装在正面
无固定 DIN 对称导轨
上的卡扣 用于打印电路的插入式底座
连接：
嵌入式安装
型号快速连接（公头） 6，35 x 0，8 @ 45°
（In _ 15A） 60° 螺钉端子 带夹子，用于电缆最大 1x 6 mm2 （In _ 20A） 端子 60°， HS M4 螺钉 用于电缆最大 1 x 6 mm2 （In _ 20A）
快速连接（公头） 6，35 x 0，8 at 90°
下柱式端子， 横向孔（In _ 40A）
下柱式端子，纵孔（In _ 40A）
端子，带夹具的螺钉，60°时为1个。1 @ 90°，适用于 6 至 16 mm2 的电缆
卡入 DIN
导轨型号扁平端子，带夹具的螺钉（内_20A）
向上柱型端子，纵孔（内_40A）
无固定模型
根据要求设计端子
用于印刷电路
的插入式底座快速连接（公头）6，35 x 0，8 ，90°
插件
销钉 _ 7， 20 mm 轴之间 （ 7000系列）
曲线 + RAED 电流 ：
热 ： 0，04 – 32 A
热磁 ：
0，10 – 32 A 振镜 ： 14 A 有效电流 20 A 最大 AC
选项 ：
辅助触点
NC 辅助触
点 无 辅助触
点转换 用于高峰值电流的特殊触点（仅热释放） 温度补偿（热 2 至 30A，热磁 3
至 20A）
磁释放特殊
红色按钮 "ON"
用于钻孔的滚花螺母和计数器螺母 14.5 mm
批准 U.L 1077 Diruptor 230/400 VAC
短路容量 D.C. Diruptor：一极额定值为 110/125 V DC 或 2 极 110/125 V DC 每极
增强
磁力释放：全有或全无
单独检查（带测试报告）
温度
等级变化（在 60° C下调节）
额定电流标记在底座上（用于调节的螺钉旁边）
额定电流标记在按钮“no”顶部或底部上
单极额定值 72 V DC 最大公称（90V 测试） 230 V AC 或多极 400 V AC
单极额定值 110 V DC 最大公称（137V 测试） 230 V AC 或多极 400 V AC
型号示例：
|
7212101 7.5C84 |
DISJ. DIRUPTOR BI MT 7.5A/D |
|
7212101.5C |
DISJ. DIRUPTOR BI MT 0.5A/D |
|
7212104 10D |
DISJ. DIRUPTOR BI MT 10A/D |
|
7212104 16D |
DISJ. DIRUPTOR BI MT 16A/D |
|
7212104 20D |
DISJ. DIRUPTOR BI MT 20A/D |
|
7212104 3D |
DISJ. DIRUPTOR BI MT 3A/D |
|
7212204 2AN84 |
DISJ. DIRUPTOR BI MT 2A |
|
7217402 15D |
DISJ. DIRUPTOR BI MT 15A/D |
|
7220707 16D |
DISJ. DIRUPTOR BI MT 16A/D |
|
7220707 25D |
DISJ. DIRUPTOR BI MT 25A/D |
|
7220707 2T8420 |
DISJ. DIRUPTOR TRI TH 2.4A |
|
7220707 3T8420 |
DISJ. DIRUPTOR BI TH 3A |
|
7220707 40D |
DISJ. DIRUPTOR BI MT 40A/D |
|
72207071.5T0.5 |
DISJ. DIRUPTOR BI T 1.5 |
|
7220FS1892/2.5 |
DISJ. DIRUPTOR BI TH 2,5A |
|
7220FS1892/3 |
DISJ. DIRUPTOR BI TH |
|
7221101 2T84 |
DISJ. DIRUPTOR BI TH 2A |
|
72211011.2T84 |
DISJ. DIRUPTOR BI TH 1.2A |
|
7221104 10D |
DISJ. DIRUPTOR BI MT 10A/D |
|
7221104 10D10 |
DISJ. DIRUPTOR BI MT 10A/D |
|
7221104 15T |
DISJ. DIRUPTOR BI TH 15A |
|
7221104 16D |
DISJ. DIRUPTOR BI MT 16A/D |
|
7221104 1C10 |
DISJ. DIRUPTOR BI MT 1A |
|
7221104 3DXW19 |
DISJ. DIRUPTOR BI MT 3A/D |
|
7221109 10D |
DISJ. DIRUPTOR BI MT 10A/D |
|
7221109 3D19 |
DISJ. DIRUPTOR BI MT 3A/D |
|
7221109 4D19 |
DISJ. DIRUPTOR BI MT 4A/D |
|
7221204 5T80 |
DISJ. DIRUPTOR BI TH 5A |
|
7222101 10T8447 |
DISJ. DIRUPTOR BI TH 10A |
|
7222101 16T8447 |
DISJ. DIRUPTOR BI TH 16A |
|
7222101 2T8447 |
DISJ. DIRUPTOR BI TH 2A |
|
7222101 3C8447 |
DISJ. DIRUPTOR BI MT 3A |
|
7222101 3T8447 |
DISJ. DIRUPTOR BI TH 3A |
|
7222101 5CHP58 |
DISJ. DIRUPTOR HP BI MT 5A/C |
|
7222104 10C |
DISJ. DIRUPTOR BI MT 10A/C |
|
7222104 10D |
DISJ. DIRUPTOR BI MT 10A/D |
|
7222104 10D10 |
DISJ. DIRUPTOR BI MT 10A/D |
|
7222104 10T |
DISJ. DIRUPTOR BI TH 10A |
|
7222104 10T46 |
DISJ. DIRUPTOR BI TH 10A |
|
7222104 12D |
DISJ. DIRUPTOR BI MT 12A/D |
|
7222104 15T |
DISJ. DIRUPTOR BI TH 15A |
|
7222104 16D |
DISJ. DIRUPTOR BI MT 16A/D |
|
7222104 16D41 |
DISJ. DIRUPTOR BI MT 16A/D |
|
7222104 16T |
DISJ. DIRUPTOR BI TH 16A |
|
7222104 20D |
DISJ. DIRUPTOR BI MT 20A/D |
|
7222104 20D41 |
DISJ. DIRUPTOR BI MT 20A/D |
|
7222104 20D75 |
DISJ. DIRUPTOR BI MT 20A/D |
|
7222104 20T |
DISJ. DIRUPTOR BI TH 20A |
|
7222104 2C |
DISJ. DIRUPTOR BI MT 2A/C |
|
7222104 2T |
DISJ. DIRUPTOR BI TH 2A |
|
7222104 3D |
DISJ. DIRUPTOR BI MT 3A/D |
|
7222104 4C |
DISJ.DIRUPTOR BI MT 4A/C |
|
7222104 4D |
DISJ. DIRUPTOR BI MT 4A/D |
|
7222104 5D |
DISJ. DIRUPTOR BI MT 5A/D |
|
7222104 6C |
DISJ.DIRUPTOR BI MT 6A/C |
|
7222104 6D |
DISJ. DIRUPTOR BI MT 6A/D |
|
7222104 6DUL |
DISJ. DIRUPTOR BI MT 6A/D |
|
7222104 7.5D |
DISJ DIRUPTOR BI MT 7,5A |
|
7222104 8D |
DISJ. DIRUPTOR BI MT 8A/D |
|
7222104.60D |
DISJ.DIRUPTOR BI MT 0.6A |
|
7222109 2T80 |
DISJ. DIRUPTOR BI TH 2A |
|
7222109 5AN |
DISJ. DIRUPTOR BI MT 5A |
|
7222204 10AN |
DISJ. DIRUPTOR BI MT 10A |
|
7222204 10AS |
DISJ. DIRUPTOR BI MT 10A |
|
7222204 10T80 |
DISJ. DIRUPTOR BI TH 10A |
|
7222204 16AN |
DISJ. DIRUPTOR BI MT 16A |
|
7222204 16AS |
DISJ. DIRUPTOR BI MT 16A |
|
7222204 16T80 |
DISJ. DIRUPTOR BI TH 16A |
|
7222204 1AN |
DISJ. DIRUPTOR BI MT 1A |
|
7222204 1AN81 |
DISJ. DIRUPTOR BI MT 1A |
|
7222204 1T80 |
DISJ. DIRUPTOR BI TH 1A |
|
7222204 20AS |
DISJ. DIRUPTOR BI MT 20A |
|
7222204 25AS |
DISJ. DIRUPTOR BI MT 25A |
|
7222204 25D |
DISJ. DIRUPTOR BI MT 25A/D |
|
7222204 25T90 |
DISJ.DIRUPTOR BI TH 25A |
|
7222204 32AS |
DISJ. DIRUPTOR BI MT 32A |
|
7222204 32T |
DISJ. DIRUPTOR BI TH 32A |
|
7222204 3AN |
DISJ. DIRUPTOR BI MT 3A |
|
7222204 45T |
DISJ BIPOLAIRE 45A T |
|
7222204 5AN |
DISJ. DIRUPTOR BI MT 5A |
|
7222204 5AS |
DISJ. DIRUPTOR BI MT 5A |
|
7222204 5T80 |
DISJ. DIRUPTOR BI TH 5A |
|
7222204 6AN |
DISJ. DIRUPTOR BI MT 6A |
|
7222204 8AN |
DISJ. DIRUPTOR BI MT 8A |
|
72222041.5AN |
DISJ. DIRUPTOR BI MT 1.5A |
|
7222307 1AN81 |
DISJ. DIRUPTOR BI MT 1A |
|
7222307 25AS |
DISJ. DIRUPTOR BI MT 25A |
|
7222307 3AN84 |
DISJ. DIRUPTOR BI MT 3A |
|
7222453 40D |
DISJ. DIRUPTOR BI MT 40A/D |
|
7223402 10D84 |
DISJ. DIRUPTOR BI MT 10A/D |
|
7223402 2C84 |
DISJ. DIRUPTOR BI MT 2A/C |
|
7223402 4D84 |
DISJ. DIRUPTOR BI MT 4A/D |
|
7223402 5D84 |
DISJ. DIRUPTOR BI MT 5A/D |
|
7223402 6D84 |
DISJ. DIRUPTOR BI MT 6A/D |
|
7223402.25C84 |
DISJ. DIRUPTOR BI MT 0.25A/C |
|
7223402.25T84 |
DISJ. DIRUPTOR BI T 0.25A |
|
7229109 3D82 |
DISJ. DIRUPTOR BI MT 3A/D |
|
7229409 3D82 |
DISJ. DIRUPTOR BI MT 3A/D |
