法国Diruptor黄色系列断路器 7500系列介绍
| 田琪 QQ：2850590597 手机：15801397840 电话：010-64717020-117 传真：010-84786709-666 邮件：sales2@handelsen.cn |
 |
 |
法国Diruptor黄色系列断路器 7500系列介绍
黄色系列断路器 7500系列：
这款"超级"单极断路器符合EN 60934标准，仅符合BS 曲线的 CF 62001标准（铁路机车车辆）。尺寸范围从2安培到100安培。用于直流电 （DC）（根据型号高达 150 伏） 也用于交流电（AC）（高达 400 伏特 50/60 赫兹）。
提供热和磁热曲线。
不同的安装和固定可能性（更多信息请见下文技术规格）)
↓
技术特点
极数 ： 1 极
控制系统 ：带或不带跳闸按钮"关闭"
安装：
插入式（限 20A）
嵌入式安装，正面 2 个螺钉 齐平安装，用于安装在正面的螺纹环 DIN 非对称导轨上卡扣 推式，螺纹环，用于安装在正面
无固定 DIN 对称导轨上的卡扣 用于打印电路的插入式底座
连接方式 ：
齐平安装型号60° 端子，60° 平行波浪形垫圈开槽 H 螺钉 M5 端子，带夹具的螺钉（范围 7500）
卡入 DIN导轨型号扁平端子、带夹具的螺钉 （In _ 20A）
扁平端子、带夹具的螺钉
插件
引脚 Ø 8.8 中心距 30 mm
曲线 + RAED 电流 ：
热 ： 2– 100 A
热磁 ： 2 – 70 A
选件：磁释放
专用调整 转换辅助
触点 电源触点随分
流器 U.L 1077 一起提供。已识别 增强热带化
磁释放仅"全部或全
无" 单独检查（带测试报告） 温度等级变化（在 60° C 下调节）
底座上标记
的额定电流（用于调节的螺钉旁边） 按钮"ON"上标记的
额定电流，在顶部或底部 一极额定值 72 V DC 最大标称（90V 测试） 230 V AC 或多极 400 V AC
单极额定值 110 V DC 最大标称值（137V 测试）230 V AC 或多极 400 V AC
型号示例：
|
7511505 32BS |
DISJ. DIRUPTOR UNI MT 32A |
|
7511FS0757/60 |
DISJ. DIRUPTOR UNI 60A |
|
7511FS0757/70 |
DISJ. DIRUPTOR UNI 70A |
|
7513FS1930/20 |
DISJ. DIRUPTOR UNI MT 20A |
|
7513FS1931/10 |
DISJ. DIRUPTOR UNI MT 10A |
|
7513FS1933/6.5 |
DISJ. DIRUPTOR UNI MT 6.5A |
|
7520708 20BS |
DISJ. DIRUPTOR UNI MT 20A |
|
7520708 20D |
DISJ. DIRUPTOR UNI MT 20A/D |
|
7520708 25BS |
DISJ. DIRUPTOR UNI MT 25A |
|
7520708 6D53 |
DISJ. DIRUPTOR UNI MT 6A/D |
|
7521504 32D |
DISJ. DIRUPTOR UNI MT 32A/D |
|
7521504 40D |
DISJ. DIRUPTOR UNI MT 40A/D |
|
7521504 60D |
DISJ. DIRUPTOR UNI MT 60A/D |
|
7521504 70D |
DISJ. DIRUPTOR UNI MT 70A/D |
|
7521505 100T80 |
DISJ. DIRUPTOR UNI TH 100A |
|
7521505 10BS |
DISJ. DIRUPTOR UNI MT 10A |
|
7521505 10BS74 |
DISJ. DIRUPTOR UNI MT 10A |
|
7521505 16BS |
DISJ. DIRUPTOR UNI MT 16A |
|
7521505 16BS74 |
DISJ. DIRUPTOR UNI MT 16A |
|
7521505 20BS |
DISJ. DIRUPTOR UNI MT 20A |
|
7521505 25BS |
DISJ. DIRUPTOR UNI MT 25A |
|
7521505 32BS |
DISJ. DIRUPTOR UNI MT 32A |
|
7521505 32BS74 |
DISJ. DIRUPTOR UNI MT 32A |
|
7521505 40BS |
DISJ. DIRUPTOR UNI MT 40A |
|
7521505 40BS53 |
DISJ. DIRUPTOR UNI MT 40A |
|
7521505 40BS74 |
DISJ.DIRUPTOR UNI MT 40A |
|
7521505 45BS |
DISJ. DIRUPTOR UNI MT 45A |
|
7521505 50BS |
DISJ. DIRUPTOR UNI MT 50A |
|

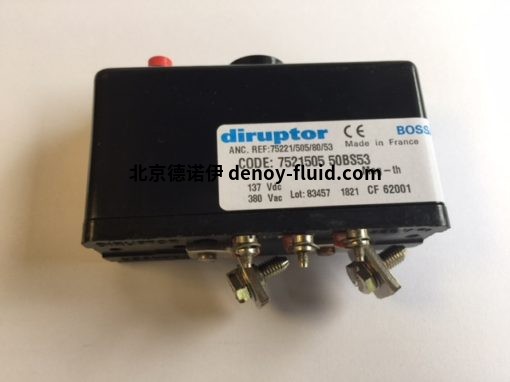

7521505 50BS53 |
DISJ. DIRUPTOR UNI MT 50A |
|
7521505 50BS74 |
DISJ. DIRUPTOR UNI MT 50A |
|
7521505 5BS74 |
DISJ. DIRUPTOR UNI MT 5A |
|
7521505 60BS |
DISJ. DIRUPTOR UNI MT 60A |
|
7521505 60BS74 |
DISJ. DIRUPTOR UNI MT 60A |
|
7521505 6BS |
DISJ. DIRUPTOR UNI MT 6A |
|
7521505 6BS74 |
DISJ. DIRUPTOR UNI MT 6A |
|
7521FS0721/60 |
DISJ. DIRUPTOR UNI 60A |
|
7523502 50T68 |
DISJ. DIRUPTOR UNI TH 50A |
|
7523506 10BS |
DISJ. DIRUPTOR UNI MT 10A |
|
7523506 30BS53 |
DISJ DIRUPTOR UNI MT 30A |
|
7523506 40T80 |
DISJ. DIRUPTOR UNI TH 40A |
