德国Ketterer 贯穿主轴的电机驱动 4778 工作温度:0° 至 +30°
产品系列介绍
| 郭浪 QQ：2853369882 手机：18518269212 电话：010-64714988-196 传真：010-84786709-667 邮件：sales16@handelsen.cn |
 |
 |
Ketterer 减速电机由一个24 V DC 电机和一个蜗轮组成。发动机驱动整个系统。需要蜗轮来根据您的需要转换电机的扭矩和速度。
结合主轴，直流电机的旋转运动产生线性运动。运动受限于主轴的长度。主轴可以通过两种方式连接。当作为直通主轴连接时，减速电机在主轴轴线上自由移动。如果主轴连接牢固，则减速电机牢固地安装在系统中。
由于设计紧凑，运行平稳，凯特勒减速电机可以通用。您可以在许多知名办公家具制造商处找到它们，用于桌子和工作台的电动高度调节。而且在现代 家庭和护理部门 ，当需要移动某些东西时，总是使用减速电机。
屏幕和智能电视可以从橱柜中取出并再次收起来。座椅家具的靠背和装饰元件通过 Ketterer 齿轮电机进入所需位置。水槽和马桶可无级调节至所需高度 - 为行动不便的人提供非常特别的便利。
产品介绍
Ketterer 电机驱动 3121
描述
强大的 24V 直流电机，带 2 级蜗轮，输出端带有连续六角插座。
带有 AMP 连接器的电机电缆以及集成的霍尔传感器技术可实现整个系统的安全连接和精确定位。
特殊功能
两个集成霍尔传感器，用于检测旋转
和旋转方向
扳手尺寸为 SW6、SW7、SW8 的六角套筒
良好的自锁性能
220 mm 电机电缆，包括插头
可与大多数 Ketterer 主轴系统结合使用
变体键
变体由连续六角插座的不同平面宽度形成。可根据要求提供带叉头的版本（参见主轴驱动器 3120.00）。
技术咨询
请确保驱动器安装在正确的位置！如果驱动器在负载下逆时针旋转，则驱动器安装正确（参见安装位置/紧固）。
驱动器的工作范围（额定扭矩）根据 10,000 双冲程的使用寿命确定。
该系统由控制器* 以这样的方式进行调节，以使速度在驱动器的整个运行范围内尽可能保持恒定。
通过使用带短路制动的控制器可以增加驱动器的保持转矩。
技术数据
模型系列 3121.00-2002 3121.00-2007 3121.00-2008
驱动电机 直流电机 24V 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
防护等级 IP30 IP30 IP30
怠速 150转（24V） 150转（24V） 150转（24V）
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
额定扭矩* 3牛米 3牛米 3牛米
额定负载下的占空比* 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关
短期峰值扭矩 (<1sec) 4.5牛米 4.5牛米 4.5牛米
驾驶 6ktSW6 6ktSW7 6ktSW8
Ketterer 电机驱动 3133.48
描述
带有蜗轮和连续六角插座的紧凑型 24 V DC 电机。
该驱动器是为符合人体工程学的桌子应用而开发的，但也用于许多其他领域。带有 AMP 连接器和集成霍尔传感器的电缆可让您轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于记录完成的转数和旋转方向
扳手尺寸 SW6 和 SW9 的连续六角套筒
最小尺寸的高扭矩
良好的自锁性能
低噪声
包括插头的 100 mm 电机电缆
可与大多数 Ketterer 主轴系统结合使用
技术参数
模型系列 3133.48-0009 3133.48-0016
驱动电机 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
防护等级 IP30 IP30
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时）
怠速 100 转 (24V) 100 转 (24V)
额定扭矩* 5牛米 5牛米
额定负载下的占空比 20秒开/ 240秒关 20秒开/ 240秒关
短期峰值扭矩 (<1sec) 8牛米 8牛米
驾驶 6ktSW9 6ktSW6
Ketterer 直流电机驱动 3143
描述
带蜗轮和连续六角插座的强大 24V 直流电机。
该驱动器是为符合人体工程学的桌子应用而开发的，但也用于许多其他领域。带有 AMP 连接器和集成霍尔传感器的电缆可以轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于检测旋转和旋转方向
扳手尺寸为 SW6、SW7、SW9 的连续六角套筒
可作为“电源组”或“快跑者”变体
包括插头的 1200 毫米电机电缆
良好的自锁性能
可与所有 Ketterer 主轴系统结合使用
技术参数
模型系列 3143.00-V01A06KSMS 3143.00-V01A07KSMS 3143.00-V02A06KSMS 3143.00-V02A07KSMS
驱动电机 直流电机 24V 直流电机 24V 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
电 5Nm 时为 3.9A 5Nm 时为 3.9A 2.8Nm 时为 4A 2.8Nm 时为 4A
防护等级 IP30 IP30 IP30 IP30
怠速 115 转 (24V) 120 转 * 115 转 (24V) 120 转 * 230 转 (24V) 240 转 * 230 转 (24V) 240 转 *
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
额定扭矩** 5牛米 5牛米 2.8牛米 2.8牛米
额定负载下的占空比** 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关 20 秒开 240 秒关
短期峰值扭矩（<1s） 9牛米 9牛米 5牛米 5牛米
驾驶 6ktSW6 6ktSW7 6ktSW6 6ktSW7

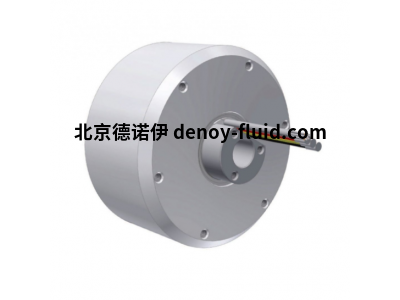

Ketterer 贯穿主轴的电机驱动 4778
描述
强大的 24 V 直流电机，带蜗轮，设计用于非旋转连续主轴，用于推拉运动。
带有 AMP 连接器和集成霍尔传感器的电缆可让您轻松安全地控制整个系统。
特殊功能
两个集成霍尔传感器，用于检测旋转和旋转方向
通轴用各种内螺纹
良好的自锁性能
快速而强大
主轴必须单独订购
技术参数
模型系列 4778.00-0002 4778.00-0004 4778.00-0006
驱动电机 直流电机 24V 直流电机 24V 直流电机 24V
传感器/电源 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A 霍尔/5VDC/0.3A
防护等级 IP30 IP30 IP30
工作温度 0° 至 +30° 0° 至 +30° 0° 至 +30°
最大负载时的电流 (IN) 8个 8个 8个
怠速 270转 270转 270转
空闲时的占空比 20%（5 分钟时） 20%（5 分钟时） 20%（5 分钟时）
最大负载下的占空比 10 秒开 240 秒关 13 秒开 240 秒关 8 秒开 240 秒关
最大起重能力* 1900 牛顿 3700 牛 950 牛
行驶速度（从 F= 0 到 Fmax 的常数）** 24毫米/秒 12毫米/秒 45毫米/秒
静态自锁*** 200公斤 380公斤 200公斤
输出（内螺纹） SG16x8P4 右 Tr16x4 RH SG14x16P4 右
