德国SPINEA减速机TS 60用于机床行业
德国SPINEA减速机TS 60用于机床行业

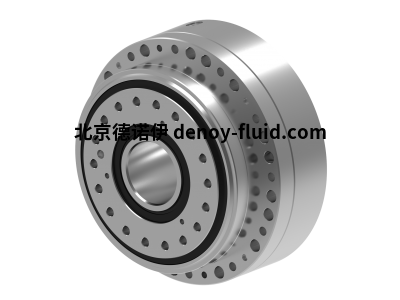

SPINEA T 系列是带有圆柱形壳体的Twinspin高精度减速机应用范围最广的形式。该系列内部包含精密减速机构和高强度交叉滚子轴承，又名“轴承式减速机”。这种设计可以把负载直接安装在减速机输出法兰上，省去输出端的额外轴承。
SPINEA T系列采用模块化设计，允许用户通过电机法兰的方式连接各种电机。
标准的T系列减速机为半密封状态；需要用输入法兰和垫圈密封。SPINEA可根据客户电机结构提供全密封带输入法兰的减速机。
优点
零背隙
力矩大
定位精度和重复精度高
扭转刚度和倾覆刚度大
尺寸小重量轻
速比大
效率高
寿命长
德国SPINEA减速机TS 60用于机床行业
SPINEA T 系列 特点
壳体
a) TB- 输出面带螺纹孔 1)
b) TC- 输出面带螺纹孔和通孔 2)
输入法兰连接
轴封/法兰选项:
a) 带电机法兰
b) 带输入端盖
c) 不带连接法兰
输入轴设计
输入轴选项：
a) 带键输入轴
b) 特殊定制
安装和运行特性
广泛的模块化配置
1)适用于 TS 60, TS 70, TS 80, TS 110, TS 140
2) 适用于TS 170, TS 200, TS 240, TS 300
SPINEA T 系列参数表
SPINEA 型号
减速比 额定转矩
加速和制动转矩
容许紧急制动转矩 额定输入转速 周期内有效转速 5) 最大输入转速10) 倾覆刚度 1)6) 扭转刚度 1)7) 最大无负载启动转矩 9) 最大反向驱动转矩 9)
i TR [Nm] Tmax [Nm] Tem [Nm] nR [rpm] nef[rpm] nmax [rpm] Mt [Nm/arcmin] kt [Nm/arcmin] [Nm] [Nm]
TS 60
35 37 74 185 2000 3000 4000 27 3,5 0,16 9
47 5000 0,12 9
63 0,12 10
TS 70
41 50 100 250 2000 2000 4000 35 7 0,30 11
57 2500 5000 0,15 12
75 0,14 13
TS 80
