德国WIESERLABS光电二极管IPD4A技术指导
德国WIESERLABS光电二极管IPD4A技术指导
Wieserlabs GmbH（前身为 Wieserlabs UG）专门从事电子设备和模块子系统的开发和生产。我们的产品在光学相干断层扫描 (OCT)、激光雷达、干涉测量、超冷原子实验和相干原子操作等各个领域都有应用。用于驱动声光调制器 (AOM)。我们主要为工业和研究市场提供中小批量电子和机电组件。我们的制造和测试总部设在德国。
| 王子豪 QQ：2850590590 手机：18518172429 电话：010-64717020-113 传真：010-84786709-666 邮件：sales10@handelsen.cn |
 |
 |
光电探测器，激光二极管驱动器，射频发生器
德国WIESERLABS光电二极管

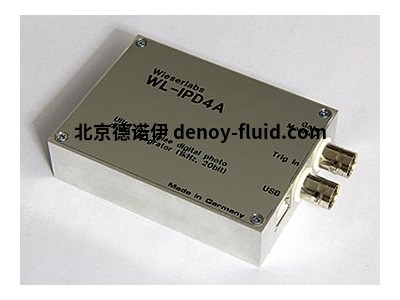

德国WIESERLABS光电二极管IPD4A
产品介绍：
IPD4A是一款高度集成的真正门控电荷积分器，可直接连接至多达四个光电二极管。在触发脉冲之后，最多可同时集成四个输入，时间可调节（棚车积分器）。测量值通过集成的20位模数转换器进行数字化，并通过USB链接传输到计算机。IPD4A与多种光电二极管兼容，包括具有各种敏感区域的硅(Si)基和InGaAs基光电二极管。虽然我们为IPD4A提供了滨松的某些高质量探测器，但您还可以通过指定或直接提供要集成到IPD4A中的光电二极管来完全选择波长和敏感区域。
应用领域：
激光脉冲监测和信号
在1kHz系统中测量
逐次脉冲噪声测量
数字二段或四段光电二极管
产品参数：
以高达1.15kHz的重复率同时集成多达四个输入
每次测量都包括信号和背景采集
可调节门控时间8μs至64μs，带内部定时器
高精度、低漂移
可调满量程范围12pC至350pC
易于使用的USB接口
由于20位ADC，分辨率非常高
极低噪声积分器：
对于350pC满量程范围<10ppm噪声和<20ppm噪声低至50pC满量程范围（典型值）
这对应于超过1:105的动态范围
外部触发上升沿或下降沿
小尺寸：60x83x21毫米（也可提供60x83x20毫米）
德国WIESERLABS光电二极管IPD4B
产品介绍：
IPD4B是一种高度集成的棚车集成器，可直接连接至多达四个光电二极管。在触发脉冲之后，所有四个输入同时积分，时间可调节，时间介于6μs和1秒之间（棚车积分器）。使用具有超低噪声和出色动态范围的集成20位模数转换器对测量进行数字化。积分结果通过USB链路传输到计算机（或者：3.3VUART或SPI从机）。在触发模式下，IPD4B可以连续采集四个信号测量值，并以高达1.1kHz的触发速率通过USB链路传输它们。这允许在具有1kHz重复率的系统中进行逐次测量。内部触发还允许门时间为500μs至1s的无间隙棚车集成测量，例如用于监控。除了4个模拟输入外，还同时捕获和报告一个外部数字输入。这允许标记某些测量或同步多个积分器。
应用领域：
激光脉冲监测和信号
在1kHz系统中测量
逐次脉冲噪声测量
数字二段或四段光电二极管
产品参数：
在高达1.15kHz的情况下同时集成多达四个输入
每次测量都包括信号和背景采集
可调节门控时间6μs至1s，带内部定时器
高精度、低漂移
可调满量程范围12pC至350pC
易于使用的USB接口（或者：带有RTS/CTS、SPI从机的3.3VUART）
由于20位ADC，分辨率非常高
极低噪声积分器：
对于350pC满量程范围<10ppm噪声和<20ppm噪声低至50pC满量程范围（典型值）
这对应于超过1:105的动态范围
散粒噪声受限于许多应用
外部触发上升沿或下降沿（TTL或LVDS）
可调触发延迟长达1秒：
这消除了对外部延迟发生器的需要，并可用于实现重复触发的“负”延迟。
可调速率高达1kHz的内部触发
此外，还允许在所有四个通道上同时在500μs至1s的门时间内进行连续无间隙集成
单独的数字输入与模拟通道同时被捕获和报告。这允许标记/匹配某些触发事件，以便稍后识别并关联跨多个IPD4B的测量
小尺寸：60x40x22毫米
