汉达森现货供应 瑞典AQ 空气传感器 PAC38-64

瑞典AQ空气传感器工作无需直接接触液体。在传感器上流动的液体使用声波进行监测。声波记录存在的气体和颗粒，结果显示在一个外部控制单元。

瑞典AQ空气传感器结构紧凑，可从一体式转动而成内部完全光滑，Ra <0.4um。所有接液部件均由耐酸钢或聚丙烯制成。

瑞典AQ空气传感器可以是CIP（就地清洁），钢制空气传感器可以是SIP（蒸汽就位）到130°C。 AQ空气传感器具有2.1B的完全可追溯性证书（聚丙烯）和3.1B证书（316 L钢）

所有连接均为标准三夹连接它提供了良好的无菌，使其易于组装并拆卸。 空气传感器采用耐酸钢制成带连接器（瑞典AQ 传感器 SAC系列）或不带连接器（瑞典AQ 传感器 FCS系列）。

AQ空气传感器可以设置在不同的水平灵敏度。 传感器检测到最大灵敏度气泡小至2毫米。在低灵敏度下，传感器检测有无液体。

AQ空气传感器可用于生物制药工业和不同的过程工业：•泵护罩•气泡传感器，AQ空气传感器同时还可应用于爆炸性环境。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

电缆

该电缆将空气传感器连接到屏障的危险侧。

空气传感器SAC Ex的电缆通过空气传感器上的一个连接器连接。

该电缆有不同的长度，最大电缆长度为40米。

空气传感器FCS Ex的电缆是永久性地连接在空气传感器上。

最大的电缆长度为10米。

空气传感器CCS Ex的电缆通过一个连接器连接到一个非常短的电缆上。

空气传感器CCS Ex的电缆通过一个连接器连接到空气传感器上，最大的电缆长度为40米。

40m.

电缆的屏蔽很重要，因为它可以防止外部噪音进入。

注意！电缆的非屏蔽部分应最大为40mm。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

选择屏障

必须根据EN 60079-14来选择屏障，但也有测量方面的考虑。

但在选择屏障时也有测量方面的考虑。

1. 隔离栅必须使用电阻式电流限制。

2. 2.隔离栅必须为无偏置的相对地交流电流而制作。

3. 隔离栅的电压应该是最小的±8V AC。

4. 阻隔电阻应最大为110Ω。

5. 5.在2MHz的阻隔衰减应该是最大的10dB。

6. 6. 屏障对地电容应最大为3nF。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

栅栏外防护板

屏蔽铝板必须放在属于每个超声控制器的每组屏障外。

齐纳屏障是没有屏蔽的，所以如果没有屏蔽铝板，噪音就会在属于不同超声波控制器的屏障之间传播。

属于不同超声控制器的栅栏之间传递。此外，电缆的非屏蔽部分也应缩短，以防止噪音。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

防范说明

空气传感器可用于仪器组IIB和设备组1/2G。传感器的导管内部被设计为暴露在0区，其余部分暴露在1区。传感器向0区发射超声波。注意，超声波控制器没有经过防爆认证，必须使用屏障来连接空气传感器。传感器内部的本质安全电路是与大地隔离的。

应遵守爆炸性保护电气设备的安装和维护的共同规定。(EN 60079-14和EN 60079-17在与CENELEC连接的欧洲国家)。应由具备必要知识的人进行安装。

防爆标识CE 0402 II 1/2 G Ex ib IIB T4 Ga/Gb

防爆编码 SP17ATEX3654X

环境温度 Tamb: -20 to +60 °C

最大输入电压Ui: 13,0 V

最大电流输入Ii: 0,70 A

最大功率输入 Pi: 1,20 W

内部电容 Ci: 200 nF

内部电感Li: 50 μH

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

型号展示：

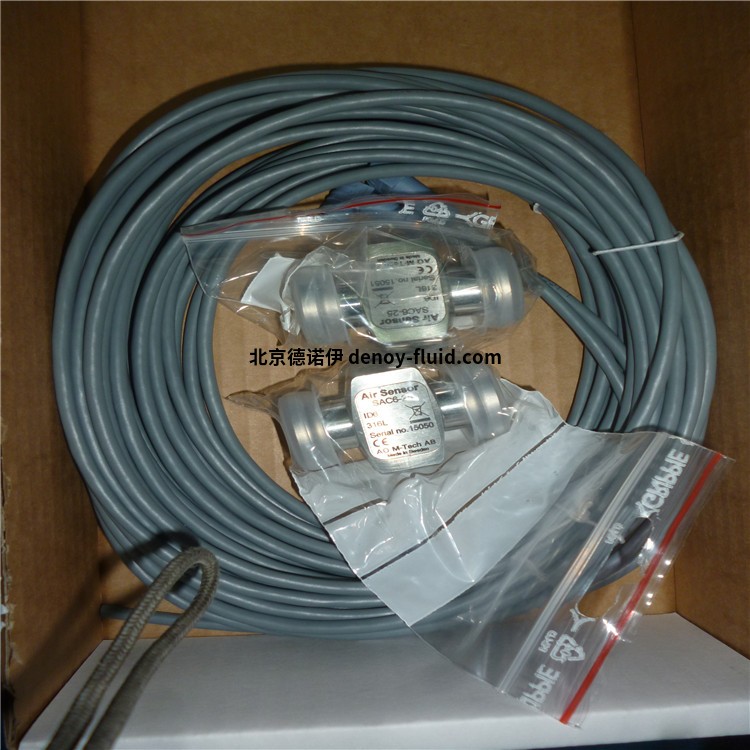

 AQ空气传感器，316L（耐酸钢）带连接器

瑞典AQ 传感器 SAC4.5-25    内径：Ø4.5mm 外径：Ø38mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC6-25    内径：Ø6mm 外径：Ø38mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC8-25    内径：Ø8mm 外径：Ø38mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC10-25    内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC10-25-EX 内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-25    内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-25-EX 内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-50    内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC16-50-EX 内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC22-50    内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC22-50-EX 内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC35-50    内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC35-50-EX 内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC46-64    内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：7m，

瑞典AQ 传感器 SAC46-64-EX 内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：7m，

瑞典AQ 传感器 SAC60-77    内径：Ø60mm 外径：Ø102mm 卡盘连接：77 标准线缆：7m，

瑞典AQ 传感器 SAC60-77-EX 内径：Ø60mm 外径：Ø102mm 卡盘连接：77 标准线缆：7m，

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

AQ空气传感器，PP（聚丙烯）

瑞典AQ 传感器 PAC4-25    内径：Ø4mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC6-25    内径：Ø6mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC10-25    内径：Ø10mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC14-25    内径：Ø14mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC22-50    内径：Ø22mm 外径：Ø76mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 PAC38-64    内径：Ø38mm 外径：Ø84mm 卡盘连接：64 标准线缆：7m，

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

AQ空气传感器，PP（聚丙烯）

瑞典AQ 传感器 APS4-25     内径：Ø4mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS6-25     内径：Ø6mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS10-25    内径：Ø10mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS16-25     内径：Ø16mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS22-50    内径：Ø22mm 外径：Ø54mm 卡盘连接：50 标准线缆：7m，

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！
