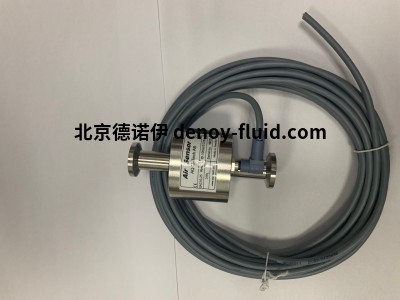

瑞典AQ 防爆空气传感器 SAC46-64-EX

瑞典AQ空气传感器工作无需直接接触液体。在传感器上流动的液体使用声波进行监测。声波记录存在的气体和颗粒，结果显示在一个外部控制单元。

瑞典AQ空气传感器结构紧凑，可从一体式转动而成内部完全光滑，Ra <0.4um。所有接液部件均由耐酸钢或聚丙烯制成。

瑞典AQ空气传感器可以是CIP（就地清洁），钢制空气传感器可以是SIP（蒸汽就位）到130°C。 AQ空气传感器具有2.1B的完全可追溯性证书（聚丙烯）和3.1B证书（316 L钢）

所有连接均为标准三夹连接它提供了良好的无菌，使其易于组装并拆卸。 空气传感器采用耐酸钢制成带连接器（瑞典AQ 传感器 SAC系列）或不带连接器（瑞典AQ 传感器 FCS系列）。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

AQ空气传感器可以设置在不同的水平灵敏度。 传感器检测到最大灵敏度气泡小至2毫米。在低灵敏度下，传感器检测有无液体。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

安装空气传感器

一个或两个空气传感器可以连接到一个超声控制器D72、DP72或D128。空气传感器有TC连接（三夹子），正确安装和连接空气传感器以避免泄漏是很重要的。在安装空气传感器时，也有必要考虑到外部加热和冷却源。空气传感器的设计是在正常大气压力（0.8巴-1.1巴）下使用，氧气含量正常。

应由具备必要知识的人进行安装。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

垂直或水平安装

我们建议将空气传感器垂直安装，因为气泡在里面徘徊的风险较低。

然而，如果空气传感器安装在水平方向，空气传感器的旋转方向是很重要的。为了在缓慢的流速下获得最大的气泡敏感度，当空气传感器安装在水平方向时，空气传感器应该旋转，使电缆接头在上面。如果想在慢速流速下获得较低的灵敏度，可以将空气传感器转到电缆接头向下。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

气泡检测原理
通过使用超声波监测流过空气传感器的液体中的气泡。
在空气传感器内部，两个低强度超声波束在方向上穿过液体路径传输垂直于液体流动。
如果气泡移动到超声波束中的一个，则超声波将被部分偏转并且强度为超声波减少。 控制器不断测量超声波的强度，如果它变成了低于阈值，它会检测到气泡。 液体中的致密颗粒也会使超声波偏转并且可以因此被检测到。 为了实现对气泡的非常低的灵敏度，使用不同的技术来测量阻尼效果液体对空气传感器壁的振动有影响。

 请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

AQ空气传感器可用于生物制药工业和不同的过程工业：•泵护罩•气泡传感器，AQ空气传感器同时还可应用于爆炸性环境。

电缆
空气传感器的电缆连接到危险区域。 最大电缆长度为40米。该
电缆屏蔽很重要，因为它可以防止外部噪声进入。 如果电缆延长，请使用相同或
类似电缆类型（4导体带共用屏蔽）。
注意！ 未屏蔽的电缆部分最大应为40mm。

请联系品牌销售专员北京汉达森 田琪，电话同微信：15801397840 欢迎垂询 ！

型号展示：

AQ空气传感器，316L（耐酸钢）带连接器

瑞典AQ 传感器 SAC4.5-25    内径：Ø4.5mm 外径：Ø38mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC6-25    内径：Ø6mm 外径：Ø38mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC8-25    内径：Ø8mm 外径：Ø38mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC10-25    内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC10-25-EX 内径：Ø10mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-25    内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-25-EX 内径：Ø16mm 外径：Ø51mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 SAC16-50    内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC16-50-EX 内径：Ø16mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC22-50    内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC22-50-EX 内径：Ø22mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC35-50    内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC35-50-EX 内径：Ø35mm 外径：Ø64mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 SAC46-64    内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：7m，

瑞典AQ 传感器 SAC46-64-EX 内径：Ø46mm 外径：Ø76mm 卡盘连接：64 标准线缆：7m，

瑞典AQ 传感器 SAC60-77    内径：Ø60mm 外径：Ø102mm 卡盘连接：77 标准线缆：7m，

瑞典AQ 传感器 SAC60-77-EX 内径：Ø60mm 外径：Ø102mm 卡盘连接：77 标准线缆：7m，

AQ空气传感器，PP（聚丙烯）

瑞典AQ 传感器 PAC4-25    内径：Ø4mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC6-25    内径：Ø6mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC10-25    内径：Ø10mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC14-25    内径：Ø14mm 外径：Ø50mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 PAC22-50    内径：Ø22mm 外径：Ø76mm 卡盘连接：50 标准线缆：7m，

瑞典AQ 传感器 PAC38-64    内径：Ø38mm 外径：Ø84mm 卡盘连接：64 标准线缆：7m，

AQ空气传感器，PP（聚丙烯）

瑞典AQ 传感器 APS4-25     内径：Ø4mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS6-25     内径：Ø6mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS10-25    内径：Ø10mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS16-25     内径：Ø16mm 外径：Ø49mm 卡盘连接：25 标准线缆：7m，

瑞典AQ 传感器 APS22-50    内径：Ø22mm 外径：Ø54mm 卡盘连接：50 标准线缆：7m，
