ATOS比例阀

相应的参考信号产生对应的电磁铁吸力，电磁铁吸力作用在靠弹簧复位 的阀芯上，驱动阀芯运动，从而实现要求的液压参数调节。

ATOS比例阀基本工作原理：



　　比例阀通过电子参考信号调节液压或动力参数。ATOS比例阀

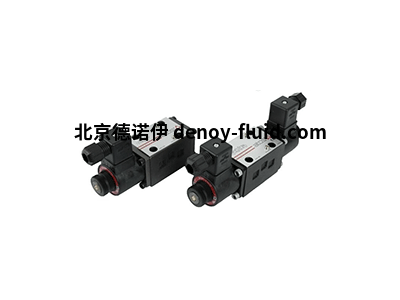

名称：  ATOS比例阀

型号：  ATOS

品牌：  ATOS

产地：  意大利



　　比例阀的基本原理：



　　ATOS比例阀主要体现在以下几点：



　　1. 驱动装置不同。比例阀的驱动是比例电磁铁，伺服阀的驱动装置是立马达。



　　2. 性能参数不同。滞环,中位死区,频宽,过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例主要应用在闭环控制系统，其它结构的比例阀主要应用在开环控系统及闭环速度控制系统。



　　2.1 伺服阀中位没有死区，比例阀有中位死区。



　　2.2 伺服阀的频响(响应频率)更高，可以高达200Hz左右，比例阀一般最高几十米。



　　2.3 伺服阀对液压油液的要求更高，需要经过滤才行，否则容易堵塞。比例阀要求低一些。



　　3. 阀芯结构及加工精度不同。比例阀采用阀芯加阀体结构，阀体兼作阀套。伺服阀和伺服比例阀采用阀芯加阀套的结构。



　　4. 中位机能种类不同。比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型(Rexroth产品的E型)。



　　5. 阀的额定压降不同。



　　ATOS比例阀性能介于伺服阀和比例阀之间。



　　ATOS比例阀属于比例阀的一种，用来控制流量和流向。



　　延伸资料——电气比例阀自动控制可分成断续控制和连续控制。气动控制系统中使用动作频率较低的开关式(ON-OFF)的换向阀来控制气路的通断。靠减压阀来调节所需要的压力，靠节流阀来调节所需要的流量。这种传统的气动控制系统要想要有多个输出力和多个运动速度，就需要多个减压阀。这样，不仅原件需要多，成本高，构成系统复杂，且许多元件都需要预先进行人工调节。电气比例阀控制属于连续控制，其特点是输入量的变化而变化，输出量与输入量之间存在一定的比例关系，比例控制有开环控制和闭环控制之分。



　　ATOS比例阀的特点：



　　1) 可实现压力，速度的无极调节，避免了常通的开关式气阀换向时的冲击现象。



　　2)能实现远程控制和程序控制。



　　3)与断续控制相比，系统简化，元件大大减少。



　　4)与液压比例阀相比，体积小，重量轻，结构简单，成本较低，但响应速度比液压系统慢的多，对负载变化也比较敏感。



　　5)使用功率小，发热小，噪声低。



　　6)不会发生火灾，不污染环境。受温度变化的影响小。
