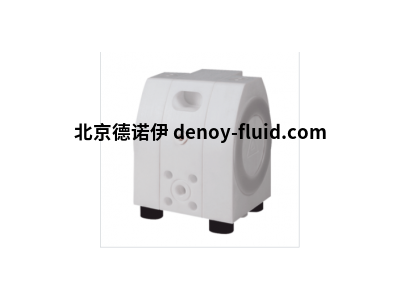

Almatec气动双隔膜泵E系列参数详情
Almatec气动双隔膜E系列参数详情
E系列的开发基于久经考验的泵型号的丰富经验。坚固的设计具有独特的壁厚，法兰连接能力，环紧结构和更多的结构特征，负责满足客户对安全性，质量和可靠性的要求。六种泵尺寸和可选设备可覆盖市场上的大多数应用。脉动阻尼器有旋入式和法兰式型号。
| 祁佳强 QQ：2850590582 手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk5@handelsen.cn |
 |
 |
功能一览采用坚固设计的气动隔膜泵 外壳由 PE 或 PTFE 制成，两者均提供导电版本 与之前的 A 系列相比具有互换性 从 DN 8 到 DN 50 的六种尺寸 最大流量为 0.9 至 35 m³/h 通过创新的环形拧紧结构提高泵的安全性 与之前的A系列相比，由于优化了流量模式，容量增加，空气消耗量降低，噪音水平降低 提供型号，通过 ATEX、EC1935/2004、FDA、USP VI 类认证 外部无金属 优化的隔膜固定 不同的可能端口配置 球阀或气缸止回阀，具有相同的内部设计 免维护和免润滑空气控制系统 PERSWING P® 无死点 带集成金属芯的复合膜片，无隔膜片盘 防止干运行和过载，自吸，对固体不敏感 轻柔位移 可通过风量进行无限控制 无驱动器，无旋转部件，无轴封 无人值守操作，使用寿命长 易于启动 集成消声器 嵌入式拉杆 低噪音水平 满足要求的可选功能，例如：
旋入式或法兰脉动阻尼器 排水系统 屏障室系统 隔膜监控 行程计数器 法兰连接 运输车
材料
部分材料
住房聚四氟乙烯，聚四氟乙烯，聚四氟乙烯导电(聚四氟乙烯导电)
隔膜三元乙丙橡胶，三元乙丙橡胶/三元乙丙橡胶，聚四氟乙烯改性/三元乙丙橡胶，丁腈橡胶，ATEX变体
球阀三元乙丙橡胶， 聚四氟乙烯， 丁腈橡胶， 不锈钢
气缸阀聚四氟乙烯
技术参数
| 泵尺寸 | E 07 | E 10 | E 15 | E 25 | E 40 | E 50 | |
|---|---|---|---|---|---|---|---|
| 尺寸，毫米（英寸） | 长度 | 88 (3.5) | 110 (4.3) | 166 (6.5) | 220 (8.7) | 304 (12.0) | 399 (15.7) |
| 宽度 | 128 (5.0) | 147 (5.8) | 189 (7.4) | 255 (10.0) | 353 (13.9) | 430 (16.9) | |
| 高度 | 129 (5.1) | 169 (6.7) | 240 (9.4) | 320 (12.6) | 432 (17.0) | 552 (21.7) | |
| 公称端口尺寸 | 《不扩散条约》 | 1/4" | 3/8" | 1/2" | 1" | 1 1/2" | 2" |
| 空气连接 | 断续器 | R 1/8 | R 1/8 | R 1/4 | R 1/4 | R 1/2 | R 1/2 |
| 重量，公斤（磅） | 体育 | - | - | 7 (15) | 15 (33) | 34 (75) | 66 (146) |
| 聚四氟乙烯 | 2 (4) | 5 (11) | 12 (26) | 29 (64) | 69 (152) | 131 (289) | |
| 带球阀的泵的最大固体粒径 | 毫米（英寸） | 2 (0.08) | 3 (0.12) | 4 (0.16) | 6 (0.24) | 9 (0.35) | 11 (0.43) |
| 干式吸力提升机，mWC（英尺） | 气缸阀 | 1 (3.3) | 2 (6.6) | 3 (9.8) | 4 (13.1) | 5 (16.4) | 5 (16.4) |
| 干式吸力提升机，mWC（英尺） | 球阀 | 0,5 (1.6) | 1 (3.3) | 2 (6.6) | 3 (9.8) | 4 (13.1) | 4 (13.1) |
| 湿式吸力提升机，移动移动式（英尺） | 9 (29.5) | 9 (29.5) | 9,5 (31.2) | 9,5 (31.2) | 9,5 (31.2) | 9,5 (31.2) | |
| 最大驱动和工作压力 | 酒吧 （磅/英寸） | 7 (100) | 7 (100) | 7 (100) | 7 (100) | 7 (100) | 7 (100) |
| 最高工作温度，°C （F） | 体育 | - | - | 70 (158) | 70 (158) | 70 (158) | 70 (158) |
| 聚四氟乙烯 | 100 (212) | 100 (212) | 120 (248) | 120 (248) | 120 (248) | 120 (248) | |
| 最大容量 | 0.9 立方米/小时 15 升 /分钟 4 加仑/分钟 |
1.4 立方米/小时 23 升 /分钟 6 加仑/分钟 |
3.4 立方米/小时 55 升 /分钟 15 加仑/分钟 |
8 立方米/小时 130 升 /分钟 35 加仑/分钟 |
20 立方米/小时 330 升 /分钟 88 加仑/分钟 |
36 立方米/小时 600 升 /分钟 160 加仑/分钟 |
这些技术数据适用于没有可选设备和阻尼器的 Almatec E 系列标准泵。
