Tognella FT 277/5型二通流量控制阀技术参数



   Tognella Spa的历史可以追溯到上个世纪，与 Vittorino 和 Dorino Tognella 两兄弟在 1957 年决定结合他们的技术经验，建立“F.lli Tognella Sdf”。Tognella在液压控制与调节元件以及液压阀门的设计，生产和销售方面具有很大优势。Tognella产品主要有：Tognella流量控制阀、Tognella插装式流量控制阀、Tognella单向止回阀、Tognella Cetop流量控制阀、Tognella 可堆叠式阀、Tognella 开关阀、Tognella 压力表阀。

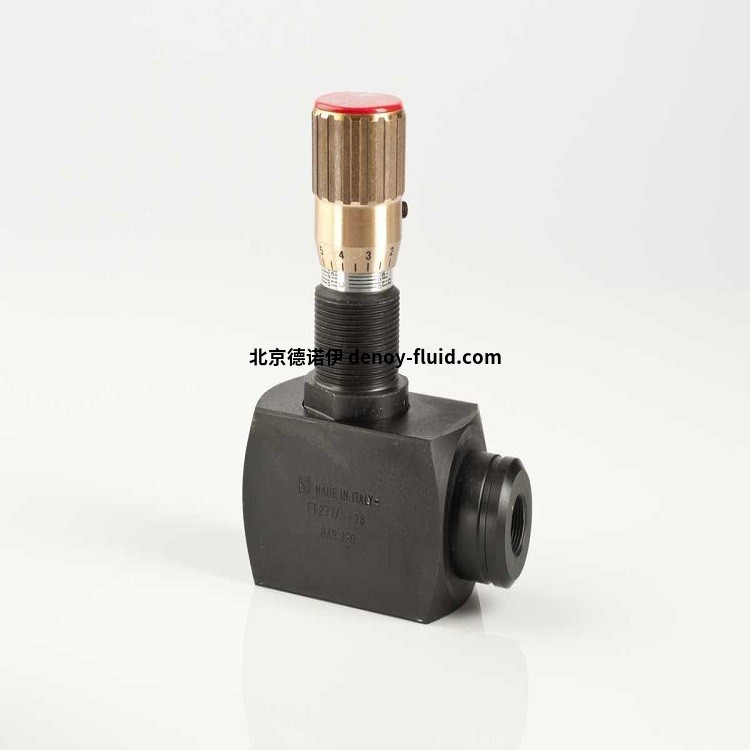

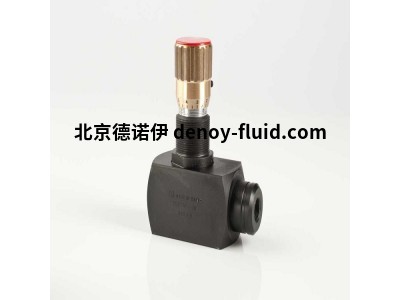

Tognella流量控制阀FT 277/5型：

可提供 1/4" 至 3/4" BSPP 的补偿单作用流量控制阀，

最大工作压力 320 巴，可调节油流量从 5 到 75 Lt./min。 （取决于尺寸 ) - 补偿精度 +/- 1% max 单作用控制压力补偿

安装：直列或面板

材料：碳钢



Tognella流量控制阀FT 277/5型：

双作用流量控制阀，压力补偿，包括大容量单作用阀，允许单向自由流动。它们包括两个串联的颈部：

• 第一个带有可通过外部控制定义的端口部分；

• 第二个具有自动可变截面，与使用时的背压变化有关。选择位于上游的可调颈部最能确保阀门对流体温度变化的精度。关于

Tognella流量控制阀FT 277/5型阀门的结构说明：

• 内部组件的严格对称性，以防止静态和动态平衡的不可预见的扰动；

• 优化了控制自动节流介入的内弹簧布置，可变预紧力，节流固定设置，有利于改善中高流量时的性能；

• 自动节流通过的通道的几何形状，旨在最大限度地减少流动流体力学力对移动元件总平衡的影响；

• 加工精度，可消除机械原点的任何滞后效应；

• 独创的美学特征，由控制旋钮的特殊形式突出；

• 由于引用指针，易于重置流量值。此外，我们认为重要的是强调选择适合组件“双价”概念的建设性解决方案，根据该概念，中央主体配置为螺纹筒，可插入底座的两个不同主体中或直接插入标准模块化单元，带来三个市场版本：

• FT 277/2 二通

• FT 277/ 5 双通，带单作用阀

• FT 287/2 带插装阀。该解决方案使用户能够根据应用要求组装单个模块化组件± 1% 的流量。



Tognella实例型号：

Tognella FT 277/5

Tognella FT 277/2

Tognella FT 270/5

Tognella FT 270/2

Tognella FT 257/5

Tognella FT 257/2

Tognella FT 252 / 2-02

Tognella FT 252 / 2-01

Tognella FT 2270/5

Tognella FT 2270/2

Tognella FT 2257/5

Tognella FT 2257/2

Tognella FT 2253 / 5-01

Tognella FT 2252 / 2-02

Tognella FT 2252 / 2-01

Tognella FT 2251 / 2-02

Tognella FT 2251 / 2-01

Tognella FT 2237/2

Tognella FT 1254 / 5-01

Tognella FT 1253 / 5-01

Tognella FT 2253 / 5-01

Tognella FT 2252 / 2-02

Tognella FT 2252 / 2-01

Tognella FT 2251 / 2-02

Tognella FT 2251 / 2-01

Tognella FT 2237/2

Tognella FT 1254 / 5-01

Tognella FT 1253 / 5-01

Tognella FT 2251 / 2-01

Tognella FT 2237/2

Tognella FT 1254 / 5-01

Tognella FT 1253 / 5-01
