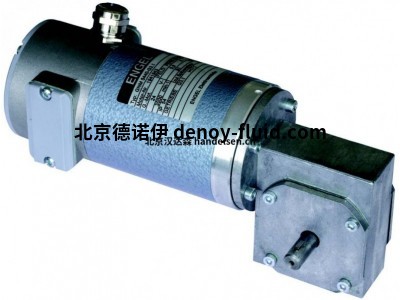

ENGEL德国进口永磁厂刷、极直流电机GNM 8070/4
ENGEL德国进口永磁厂刷、极直流电机GNM 8070/4
电机还配有直流塔乔发电机和/或
增量编码器。
| 高进 QQ：2850590589 手机：18518172469 电话：010-64717020-115 传真：010-84786709-666 邮件：sales2@handelsen.cn |
 |
 |
电机还可用于保护 IP 54 和/或设备插头 DIN 43650。
设计与刹车保护IP 54和电缆连接。
一般数据
额定速度 3000.0 分钟-1
名义电压 24 V
额定电流 2.0 A
名义权力 30.0 W
操作模式 S1
保护程度 IP 41
旋转方向 倒车
连接类型 弗雷·安施卢斯利森
类型 即时B14
直径 55.0 毫米
长度 96.5 毫米
机械数据
惯性的大规模时刻 0.0177 ·10-3千克米2
名义扭矩 0.096 Nm
最大连续扭矩 0.105 Nm
开始扭矩 0.4 Nm
每个扭矩的速度变化 83.0 N-1厘米-1分钟-1
机械时间恒定 15.4毫秒
摩擦扭矩 0.02 Nm
转子重量 0.19 千克
FR(允许径向轴负载) 100.0
FA(允许轴轴负载) 40.0
电气数据
电枢抵抗 2.6 Ω
锚感应 3.0 mH
终端阻力 3.14 Ω
电压恒定 6.27 分钟-1
扭矩常数 0.06 尼姆/A
启动电流 7.7 A
最大峰值电流 16.0 A
电时间恒定 0.96毫秒
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F分钟
温度上升而不冷却 4.7 K/W
可选持有制动器 B 5.12
名义电压 24 V
额定电流 0.3 A
统计。 制动扭矩(电机轴) 0.5 Nm
每小时切换次数最多 2000.0 Nm
ENGEL德国进口永磁厂刷、极直流电机GNM 8070/4
一般数据
额定速度 3000.0 分钟-1
名义电压 24 V
额定电流 4.1 A
名义权力 75.0 W
操作模式 S1
保护程度 IP 41
旋转方向 倒车
连接类型 弗雷·安施卢斯利森
类型 即时B14
直径 55.0 毫米
长度 147.5 毫米
机械数据
惯性的大规模时刻 0.0421 ·10-3千克米2
名义扭矩 0.239 Nm
最大连续扭矩 0.27 Nm
开始扭矩 1.5 Nm
每个扭矩的速度变化 19.0 N-1厘米-1分钟-1
机械时间恒定 8.4毫秒
摩擦扭矩 0.035 Nm
转子重量 0.42 千克
FR(允许径向轴负载) 100.0
F一(允许轴轴负载) 40.0
电气数据
电枢抵抗 0.69 Ω
锚感应 0.94 mH
终端阻力 0.9 Ω
电压恒定 7.06分钟-1
扭矩常数 0.067 尼姆/A
启动电流 26.0 A
最大峰值电流 43.0 A
电时间恒定 1.04毫秒
热数据
最大环境温度 40.0 °C
绝缘类 F
热时间恒定 F分钟
温度上升而不冷却 3.3 K/W
可选持有制动器 B 5.12
名义电压 24 V
额定电流 0.3 A
统计。 制动扭矩(电机轴) 0.5 Nm
每小时切换次数最多 2000.0 Nm
