德国Janitza捷尼查紧凑型电流互感器

捷尼查Janitza用于运行和剩余电流的紧凑型电流互感器

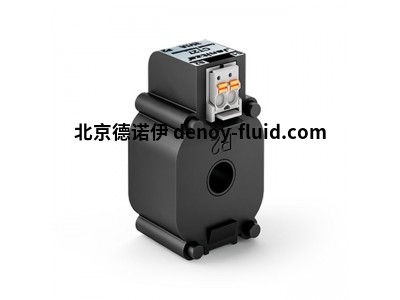

捷尼查Janitza CT-20 型电流互感器，1 类

精准高效

• 可用于最大63 A 的工作电流和1 mA 至1,000 mA 的剩余电流。 A型

• 结构紧凑

• 比率 700/1

• 主窗口可用于绝缘电缆Ø 7.5 mm（最大）

• 用于相间距为 17.5 mm 的三相断路器

• DIN 导轨安装 (35 mm) 通过导轨夹（可选）

• 监控设备UMG 20CM 的特殊版本

捷尼查Janitza电流互感器CT-20环境条件安装位置室内使用； 仅适用于绝缘导体

环境温度 -10 … +55 °C

相对湿度 5 … 85%（无冷凝）

防护等级 IP20

申请条件

测量精度 1%

热短时额定电流 60 x In / 1 s

热持续电流 100%

额定隔离等级 0.72 / 3 / kV

额定频率 50 / 60 Hz

绝缘等级 E (120 °C)

电缆穿过窗口 Ø 7.5 mm

二次导线横截面：0.2 ... 1.5 mm²

刚性、柔性、弹簧式端子

捷尼查Janitza型号：

捷尼查Janitza CT-20 63（带负载）15.03.082

捷尼查Janitza配件

捷尼查Janitza安装夹 用于 DIN 导轨 EN 50022-35，适用于 CT-20 41 型

09.09.010

现成的连接电缆 1.5 m，带负载 (0.8 Ω) 和用于工作电流测量的弹簧式端子适配器 15.03.085
