德国Balance Systems TG200模块化测头系列平衡器
意大利BALANCE SYSTEMS声波传感器9MISTG20TGN030产品介绍
意大利BALANCE SYSTEMS声波传感器9MISTG20TGN030产品是利用bai超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的,它具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播等。
类型 线性和灵敏度范围 * 回缩 预行程 超行程 测量力 控制单元Plug&PlayBALANCE
TG200
宽 ±6250 µm x x x x VM25 •
TG200
定位 ±2500 µm x x x x VM25 •
TG200
小 ±1000 µm o x o x VM25/VM15 •
TG200
小型基本 ±1000 µm o x o x VM9-GA -
x = 标准,o = 可选
* 带 120 毫米手指
技术特点
传感器线性度 ± 2.5 mm
灵敏度误差 ± 2%
重复性 0.1 µm
精度 0.1 µm
显示分辨率 0.1 µm
热漂移 < 0.1 µm /°C
热稳定性 < 0.2 µm /24h
枢轴类型无磨损
手指最大长度 120 mm
手指偏移(偏移) 最大 40 毫米
回缩类型气动:4-7 bar
回缩行程 固定或可调
测量力可调:80 g - 300 g
行程前可调
超行程可调
阻尼液压和软件

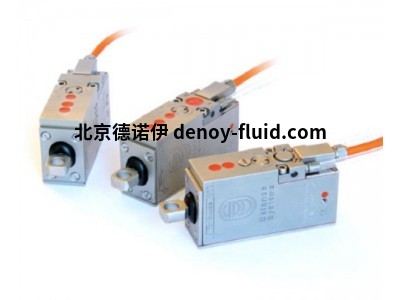

意大利BALANCE SYSTEMS TG200 模块化机身与市场上的其他测量系统兼容
在改装的情况下,可以调整已经安装在机器上的组件(滑块、支架和手指),从而确保系统经济性。
TG200 测量头的整体电缆可以在不涉及传感器的情况下更换。
连接性
意大利BALANCE SYSTEMS TOP GAUGE 200 测量头通过一个接口连接到控制单元,该接口旨在确保测量质量,无论延长电缆的长度如何。
根据机器和控制单元的配置,接口信号可能是:
数字输入和输出
Profibus DP 或 Profinet
通过并行接口的 BCD 或二进制代码
意大利BALANCE SYSTEMS声波传感器9MISTG20TGN030产品特点
①可供提升,夸脱以及美制加仑的刻度
②高精度椭圆齿轮流量计
③保质期长
④精密铝铸造
⑤声波合成与干涉
⑥对光照和颜色不敏感
