Warex Valve蝶阀DKZ 103系列产品

Warex Valve

DKZ 103

基本信息

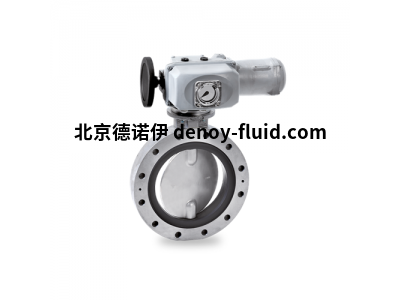

中间法兰翻板 DKZ 103

蝶阀 103 系列是符合 DIN EN 1092 标准的法兰密封中间法兰阀。符合 DIN EN 12266 泄漏率 A 的密封性。外壳为一体式，密封套筒牢固地硫化到接头中。蝶阀适用于固体、液体和气体介质，温度范围为 -40 至 +200 °C。 对于温度高于 200 °C 的热气体，该系列可用作金属密封型节流阀。

特性

• 免维护设计，无需后续润滑
• 具有高自支撑能力的外壳
• 中心安装的流动友好型翻板盘，具有特殊的
  轴连接，确保两个流动方向的绝对密封性
• 带横向突出部分和附加密封条的密封件可确保
  法兰之间的完全密封，无需额外的法兰密封件
• 提供 -Ex 版本，适用于 0/20 区，包括型式检验
• 轴端和阀头设计用于构建各种驱动选项，
  接口符合 DIN/ISO 5211 标准

周莉 QQ：2668476640   手机：13390167995 电话：010-64714988-226 传真：010-64714988-668 邮件：tk3@handelsen.cn

材料

外壳
硅光，钢，不锈钢
翻盖盘
铸钢，不锈钢，涂层，研磨和抛光
袖口
NBR，Hypalon，EPDM，FPM，硅胶，包括
轴+针
不锈钢1.4571 + 1.4057 + 1.4542
插座
MS，PTFE，青铜，Peek
O形圈
NBR，FPM

结构组成：

1. 箱
2. 碟片
3. 袖
4. 浪
5. 挡圈
6. O型圈
7. 中间法兰/灯笼
8. 球果
9. 油封
10. O型圈
11. 锁定螺钉
12. 端板
