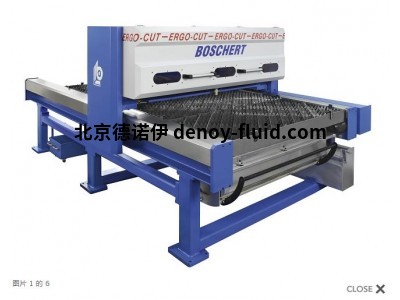

德国Boschert Ergo-Cut 3150离子切割机

德国Boschert冲床Combicut等离子冲床组合

在与 Kjellberg 精细等离子技术公司的共同努力下，Boschert 开发了一种具有成本效益的组合冲床/激光机器的替代方案。

由于近年来精细等离子技术的进步，现在可以切割非常高质量的薄规格金属板。

Boschert CombiCut 的另一个优势是我们的 EccoLine、TWIN 和 TRI 机器都可以配备等离子。

凭借这种多功能性，Boschert 可以满足所有客户的要求。

生产力、质量、灵活性：

在竞争中具有决定性

随着 2000 年 HiFocus 技术的推出，等离子切割世界看到了生产力、质量和应用多样性的新维度，这一切都基于广为接受的 FineFocus 技术。切割表面的品质的特点是无熔渣切割，切割角度和切割直线度的精细公差，以及切割边缘的平滑度和 +/- 0.2 毫米的定位公差。此外，重复精度为 0.03 毫米，基于的 HiFocus 系统技术。

软开关逆变器技术

切割系统的技术灵活性、可实现的切割质量和可用性在很大程度上取决于电源和等离子割炬之间的协调。此外，电源配置对生产率的影响很大。初级开关电子电源为实现这些需求提供了最佳可能性。为此，开发了逆变器电源 HiFocus 161i，具有 4 至 160 A 的良好工作范围。

其他优点是：

• 由于工艺顺序灵活适应切割作业，因此切割质量出众

• 通过快速控制切割电流、小轮廓处的高动态响应以及减少磨合路径、拐角信号等优化切割过程。

• 通过在启动和停止序列以及穿孔时受控的电流上升和下降来延长耗材的使用寿命

• 由于从引弧到主弧的过渡极快，因此可以快速启动操作

• 组件小，因此重量轻

• 由于最小的开关损耗而改善了能量平衡

• 不受电源波动影响

• 所有切割参数均可通过串口控制；用于诊断目的的串行数据传输到 PC

技术数据：

工作范围

Combicut 750x1500 1580 x 810 mm

Combicut 1000x2000 2080 x 1060 mm

Combicut 1250x2500 2580 x 1310 mm

Combicut 1500x3000 3080 x 1560 mm

性能

等离子电源 160 A

Max。片材厚度 12 毫米 夹紧开口

最大。

通过重新定位最大板材长度 9999 毫米。等离子切割力 35 mm

Max. 冲裁力 280 kN（选项 400 kN

）工件重量 200 kg

最大速度 定位速度

X 轴 60 m/min

Max. 定位速度

Y 轴 60 m/min

同时 X & Y 85 m/min

Max. 冲程速度 400 1/min

Max. 冲程标记 800 1/min

工具

Trumpf 工具

Max. 冲孔直径 105 毫米或

105 毫米以内的任何形状

Revotool 4 / 6 / 7 / 8 个工位

换刀时间 1 秒。Revotool，

15 秒。手动

冲压精度

定位精度 + 0,10 毫米

重复性 + 0,03 毫米

用于等离子和冲压零件的可编程溜槽 最大 500 x 500 毫米。

Space requirement and weights

Combicut 750x1500 6000 x 4800 x 2110 mm Weight 13500 kg

Combicut 1000x2000 7000 x 5400 x 2110 mm Weight 14500 kg

Combicut 1250x2500 8000 x 6000 x 2110 mm Weight 16300 kg

Combicut 1500x3000 9000 x 6500 x 2110 mm Weight 17400 kg

Electrical values 60 千伏安
