Hengstler编码器AC58技术规格

Hengstler编码器AC58技术规格



     Hengstler 为您提供计数和控制组件，Hengstler主要生产编码器、打印机、计数器和继电器。

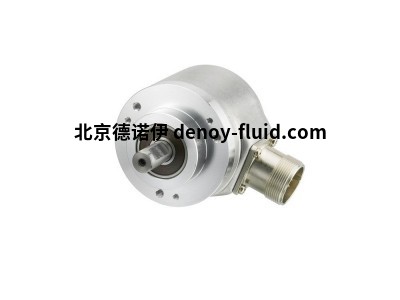

  Hengstler AC58 系列将一系列绝对值旋转编码器与光学扫描相结合，适用于众多应用领域。58 mm 编码器有实心轴或空心轴型号，可满足所有涉及电机反馈的工业应用和使用的要求。作为单圈和多圈版本， AC58编码器可实现高达 34 位的分辨率（22 位单圈，12 位多圈，取决于接口）。除了 SSI/BiSS 连接外，还有许多其他接口，例如 EtherCAT、Profinet、Profibus、CANopen、CANlayer2、DeviceNet、Interbus 和 SUCOnet。



Hengstler AC58编码器说明：

单圈和多圈绝对值编码器

温度范围：-40 至 +100°C

分辨率：高达 34 位（单圈 22 位，多圈 12 位，取决于接口）

结构紧凑：50 毫米长

高 EMC 兼容性

各种总线连接：SSI、BiSS、EtherCAT、Profibus、Profi net、CANopen、CANlayer2、DeviceNet、Interbus 和 SUCOnet



Hengstler AC58编码器技术规格：

壳直径：58 毫米

实心/空心轴：空心 9,52 ... 14毫米，实心 6 ... 12 毫米

防护等级外壳：IP50 / IP64 / IP67

工作温度：-40 ... +100 °C（取决于使用的接口）

外壳：铝

转数：6,000...10,000rpm

分辨率：10 ... 22 位

分辨率：4 ... 12 位



Hengstler常见型号：

AC58/0014ES.41DPZ

RI58-O/ 50EK.42KC-P0

RX71TI/ 1000EK.72KX-K0-S

HN.0534216

RI58-O / 8192EK.42RX-S

RI58-O/ 1024EK.42KB

RI64/2048-BO4FDIB-B0-O

GEBER S21-2048.011

HOZ-03462/14-001316
