MADLER品牌DIN 71412型号油嘴参数

边庆杰 QQ：2850590584   手机： 18510057390 电话：010-64714988-214 传真：010-64714988-668 邮件：tk9@handelsen.cn

头免受污染，因此是 DIN 明确推荐的。润滑间隔可以通过不同颜色

清晰可见。温度范围：-75 °C ~ +85 °C。

材料：镀锌钢制油嘴。硬化锥形头。根据

DIN 71412 和 DIN 3402，分类盒由塑料制

成，共装了 100 个油嘴。

A 型 - H1 锥形油嘴：

15 x M6x1 / 25 x M8x1 / 5 x R1/8“ /

15 x M10x1 / 5 x R1/4“

B 型 - H2 锥形油嘴：

5 x M6x1 / 5 x M8x1 / 5 x M10x1

C 型 - H3 锥形油嘴：

5 x M6x1 / 5 x M8x1 / 5 x M10x1

K1 型 - 球形油嘴：

5 x M6x1

附件：

1 x 液压联轴器

材料：聚乙烯。

根据 DIN 71412，适用于所有锥形油嘴。

带或不带安全支架的型号。

内容物保护帽分类盒：

60 x 保护帽，红色

30 x 保护帽，黄色

30 x 保护帽，绿色

30 x 保护帽，蓝色

30 x 保护帽，黑色

材料：塑料容器 HDPE，镀镍双泵机构，黄

铜喷管。

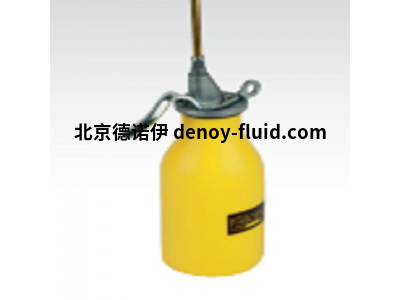

工业用高质量喷油罐。双泵装置成角度且

可旋转，因此吸管可在任何位置有效工

作。管长度约 132 mm。

介质：油、石油等。

适用于 DIN 71412 油嘴的保护帽

带旋转双泵的喷油罐

如：产品编号 680 560 80，

保护帽，黄色

如：产品编号 680 560 70，

带旋转双泵的喷油罐

产品编号 颜色 重量

g

产品编号 内容物 重量

ccm kg

产品编号 内容物 重量

件 kg

产品编号 版 内容物 重量

件 kg

安装说明：

根据 DIN 158-1:1997，只有外螺纹是锥形

的，而内螺纹是圆柱形的。（公制 ISO 螺

纹 DIN 13）。根据旧的 DIN 158-1:1954，

内外螺纹均为锥形。在实践中，仍然会发生

根据旧标准使用锥形内螺纹的情况。

如：产品编号 680 560 90，

油嘴分类盒

如：产品编号 680 560 95，

保护帽分类盒，带支架

A 型 B 型 C 型

黄色

红色

绿色

黑色

蓝色

沈阳汉达森YYDS边庆杰

MADLER带旋转双泵的喷油罐工具
