联轴器 型号 尺寸 公称 峰值 d dmax. D1 D2 G L L2 l s 重量 配件 重量

质：轮毂： 不锈钢 1.4305 (AISI 303)。

140 330 12 3012 06 B-2 45 190 5000 12 16 27,2 69 45 65,0 63 29,5 6,0 0,53 140 331 12 0,09

140 340 12 4012 08 A-2 110 249 4800 12 22 36 77 62 79,4 72 36,0 7,4 1,03 140 341 12 0,18

140 340 14 4014 08 A-2 150 329 4800 12 28 45 84 69 79,4 75 36,0 7,4 1,43 140 341 14 0,21

140 340 16 4016 08 A-2 180 419 4800 13,5 32 51,5 92 77 87,4 75 40,0 7,4 1,85 140 341 16 0,2

材质：钢，带DIN ISO 606(老 DIN 8187)标准双排链条。

该联轴器组装交货。链条单独包装。齿数= 18。

• 扭矩弹性传输。

• 只需简单松开链条快速使之停止运行。

• 轴无需精确对齐。

• 允许无轴向轴间隙。

温度范围： -30ºC ~ +220ºC

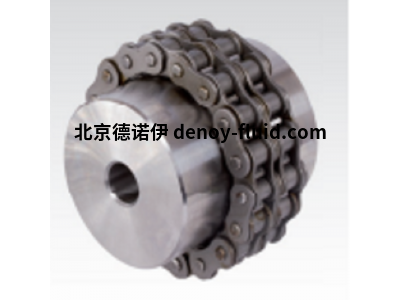

链条联轴器

订单格式：如：产品编号 140 301 00, 链条联轴器 06 B-2

产品编号 DIN-ISO 公称* 离心力矩 P/n* n d D1 I B 需求空间 重量

 扭矩 GD2  min. Ø G L

 Nm kgm2 kW/min-1
