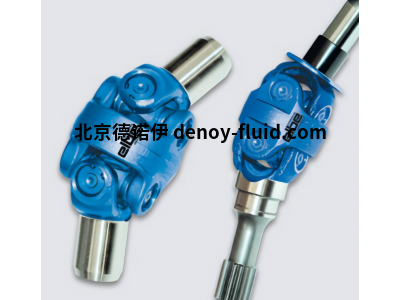

ELBE万向传动轴0.158.140.0001适应于冶金、石油行业
ELBE万向传动轴0.158.140.0001适应于冶金、石油行业
ELBE万向传动轴0.158.140.0001
其他编号：0.158.140.0001
万向传动轴
法兰 150 8/12
S = 610 毫米 X = 110 毫米
轴底漆黑色
商品原产国：德国
1,ELBE系列：0.100
Md Lim：250 至 35.000 Nm
偏转角：最大。35°
执行：
DIN、交叉锯齿、SAE 法兰、轮毂或特殊连接
带长度扩展
不加长
万向节
接头中间轴
滚子或滚针轴承
2,ELBE系列：0.200
Md Max：100 至 1.300 Nm
偏转角：最大。45°
执行：
无键槽加长
两侧带键槽加长
滚针轴承
3,ELBE系列：0.300
Md Max：4.000 至 15.000 Nm
偏转角：最大。42°
执行：
DIN、交叉锯齿、SAE 法兰和特殊连接
双/单关节加长
双接头加长
滚子轴承
4,ELBE系列：0.400
Md Lim：1.650 至 6.100 Nm
偏转角：最大。55°
执行：
集线器连接
太阳小齿轮叉轴
滚子/或滚针轴承
5,ELBE系列：0.500
Md Max：2.860 至 16.900 Nm
偏转角：最大。50°
执行：
太阳小齿轮叉轴
滚子/或滚针轴承
6,ELBE系列：0.600
Md Max：6 至 250 Nm
偏转角：最大。45°
转速：高达 5.000 min-1
执行：
标准孔，带键槽孔 DIN 6885，内四角，内六角
快换联轴器
带长度扩展
不加长
精密万向节
滚针轴承
材料：
钢
7,ELBE系列：0.800
Md Max：20 至 1.250 Nm
偏转角：最大。35°
转速：最高500 min-1
执行：
标准孔，带键槽孔 DIN 6885，内四角，内六角
快换联轴器
带长度扩展
不加长
球窝接头
滑动轴承
材料：
钢
不锈钢
8,ELBE系列：0.900
Md Max：2.500 至 13.200 Nm
偏转角：最大。30°
执行：
翼型，更大的扩展
翼型，管状
翼型，短型
翼型，关节
滚子轴承
9,ELBE易北传感技术 EST实时测量数据——直接来自驱动轴，无需调整设计。
应用和好处：
过程监控和优化
预测性维护
通过扭矩控制进行过程控制
负载集合的确定
主要特征：
一个传感器中的多种测量数据
强大的传感器技术保护在驱动轴的内部
读取和记录高达 500 Hz 的传感器数据
针对无线使用进行了优化
带有集成的速度和加速度传感器
不同的无线能源选项（电池、感应）
与 Gateway coreGATE 兼容，可轻松连接控制或测量计算机
车载集成智能：通过检测和保存事件，大量应用程序是可行的
测量传感器技术：
扭矩：标准测量范围 25 Nm – 6.000 Nm*
轴力：标准测量范围 50 N – 125.000 N*
侧向力 | 弯曲：侧向力高达 100 kN*
加速度：3 轴加速度计，最大 30 g
转速：传感器高达 2.500 rpm
温度：集成温度监控
监控：信号序列的存储
解读：传感器数据的实时分析
* 测量范围不是根据要求指定的
