Aplisens智能差压变送器APR-2000 ALW

Aplisens APR-2000ALW变送器适用于测量气体、蒸汽和液体的差压。有源元件是一个耐腐蚀的硅传感器，通过分离隔膜和一种特别选择的压力流体与介质分离。主动传感元件的特殊设计确保其能够承受高达2 0 3 0 bar的压力浪涌和过载。外壳由铝合金铸造制成，防护等级为IP6。外壳的设计允许使用热显示、显示器的旋转、外壳相对于传感器旋转0–3°以及电缆方向的选择

安装

带有或工艺连接的变送器不重，因此可以在应用时安装，无需额外的安装支架。为了安装在任何需要的位置，我们建议为2个管道安装通用Aplisens安装支架（AL安装支架，见第IV/5页）。带有工艺连接的版本可以直接安装到3阀或5阀歧管上。我们建议在工厂安装带有VM型阀组的变送器（第IV/2页）。使用C-2安装支架（第IV/5页），无阀组的变送器可安装在2根管道或墙上的任何位置。当需要特殊工艺连接来测量封闭罐中的特定介质液位时（例如，在制糖和化学工业中），变送器配有Aplisens隔膜密封。带隔膜密封的差压变送器套件将在目录的下一部分详细介绍

计量学参数

精度为校准范围的±0075%

特殊版本：校准范围的±0,05%（要求时±0.04%，±0025%）

3年的长期稳定性精度（标称测量范围）或5年内2倍精度

HS版本：精度10年

1至9号量程的热误差<±0,05%（FSO）/10°C

对于10号量程，<±0.08%（FSO）/10°C

整个补偿范围内最大±0,25%（FSO）

1-9号范围的规范版本：±0.03%（FSO）/10°C

整个补偿范围内大±0.1%（FSO）

热补偿范围-25…80°C

静压零点偏移误差性：

0,01%（FSO）/10 bar，适用于3、4、5、6、7、9号范围

0,03%（FSO）/10 bar，适用于8号量程

0.06%（FSO）/10 bar，适用于1、2号量程

0,01%（FSO）/10 bar，适用于HS版本中2、8号量程

0,02%（FSO）/10 bar，适用于10号量程

在静压条件下将变送器归零可消除此误差。

附加电子阻尼0…60秒

电源电压变化导致的误差性：0002%（FSO）/V

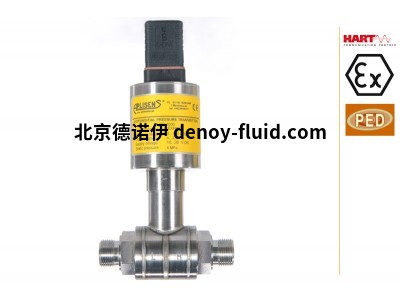

Aplisens智能差压变送器APRE-2000

APRE-2000变送器适用于测量气体、蒸汽和液体的差压。有源元件是一个压阻硅传感器，通过分离隔膜和特别选择的压力测量流体与介质分离。主动传感的特殊设计

元件确保其能够承受高达250或320巴的压力浪涌和过载。外壳内的电子设备防护等级为IP65、IP66。

通信和配置

与变送器进行数据交换的通信标准是HART协议。

与变送器的通信采用：KAP-03通信器，

（*）带有HART/USB转换器和Aplisens RAPORT 2配置软件的PC。

（*）提供的.ddl文件与变送器的数据交换使用户能够：识别变送器；

配置输出参数：

-测量范围起点和终点的测量单位和值；

——阻尼时间常数；

–转换特性（反转，用户的非线性特性）；

读取输出电流的当前测量压力值和百分比输出控制水平；

以设定值强制输出电流；根据模型压力校准变送器

计量学参数

精度±0.1%校准范围

3年的长期稳定性精度（标称测量范围）2倍精度，5年

热误差<±0.08%（FSO）/10°C

整个补偿范围内大±0.3%（FSO）

热补偿范围-25…80°C

静压零点偏移误差性：

0,01%（FSO）/10 bar，适用于3、4、5、6、7号范围

0,03%（FSO）/10 bar，适用于8号量程

0.06%（FSO）/10 bar，适用于1、2号量程

在静压条件下将变送器归零可消除此误差。

附加电子阻尼0…30秒

电源电压变化导致的误差性：0002%（FSO）/V

材料

沾湿零件SS316L

隔膜SS316L

外壳SS304

操作条件

工作温度范围（环境温度）-25…85°C

Exi a版本-25…80°C

介质温度范围-25…120°C

PED版本-25…100°C

超过120°C–使用脉冲线或

隔膜密封高100°C–413bar静压型
