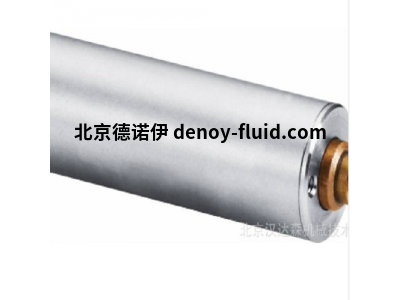

FAULHABER电机型号06型号的连接方式

边庆杰 QQ：2850590584   手机： 18510057390 电话：010-64714988-214 传真：010-64714988-668 邮件：tk9@handelsen.cn

精密合金换向
· 外径 6 mm
· 长度 15 mm
1 名义电压 UN 1,5 V
23 电枢电阻 大功效 R ηmax. 3,9 52 Ω %
4 空载转速 n0 19 100 min-1
5 空载电流(输出轴直径 0,8 mm) I0 0,03 A
6 堵转转矩 MH 0,24 mNm
7 摩擦转矩 MR 0,02 mNm
8 转速常数 kn 13 840 min-1/V
9 反电动势常数 kE 0,072 mV/min-1
10 转矩常数 kM 0,69 mNm/A
11/12 电流常数 转速/转矩斜率 kI Δn /ΔM 1,449 78 224 A/mNm min-1/mNm
13/14 转子电感 机械时间常数 L τm 12 8 μH ms
15/16 转子转动惯量 角加速度 J αmax. 0,01 244 gcm2 ·103rad/s2
1718 热阻 热时间常数 Rth1 / Rth2 τw1 / τw2 35 / 76 2,6 / 110 K/W s
19 工作温度范围：
– 电机 -30 ...+85(选配 -30 ... +125) °C
– 线圈允许温度 +85(选配 +125) °C
20 输出轴轴承 烧结轴承
21 输出轴大载荷：
– 输出轴直径 0,8 mm
– 3 000 min-1 时的径向(距轴承 1,5 mm) 0,5 N
– 3 000 min-1 轴向 0,1 N
– 静止，轴向 20 N
22 输出轴串间隙：
– 跳动 ≤ 0,03 mm
– 窜动 ≤ 0,15 mm
23 外壳材质 钢，表面发黑钝化
24 重量 2 g
25 旋转方向 从前端面观测，顺时针旋转
26 转速可达 nmax. 24 000 min-1
27 磁极对数 1
28 磁钢材料 NdFeB
FAULHABER型号：
FAULHABER 0816P006S
FAULHABER 1016M006G
FAULHABER 1524E012SR
FAULHABER 2230F012S
FAULHABER 2842S024C
FAULHABER 3557K024C
FAULHABER 3863A024C
FAULHABER 2251R012S 1.5G 222K
FAULHABER 2251R012S 1.5G 222K
FAULHABER 2233R012S 74 222K
FAULHABER 3557K024C M96
FAULHABER 3557K024C+Type 34/1
FAULHABER 3557K024CS+Type 38/2
FAULHABER 3536K BL1-1 34/1
FAULHABER 3556K BL1-1
FAULHABER 3863H024C 243 44/1
FAULHABER 1624E 0129
FAULHABER 2233F024S
