德国Micromat M610 摆动夹紧气缸双作用

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Micromat无摆动行程的摆动夹具

这些在枢转运动期间不执行任何轴向运动。这将旋转过程所需的空间降至低。由于在平面上旋转，旋转进入小间隙或窄肋并夹紧工件是没有问题的。

此外，无摆动行程的 Micromat 摆动夹具为高架加工提供了一个集成的安全系统。在液压系统压力突然下降的情况下，夹具执行其轴向运动。旋转的机械阻挡防止气缸打开和工件掉落。

功能：

如果在 A 口向摆动夹钳施加压力，一个特别开槽的摆动环首先向下移动，导致活塞旋转。在此旋转运动期间，活塞在轴向方向上被钢球机械阻挡。一旦回转环到达其终端位置并且活塞的回转运动结束，锁定就会被释放——活塞现在可以向下执行其夹紧行程。放松时，功能正好相反。活塞首先沿轴向向上移动，然后转回其起始位置。

Micromat M610：摆动夹紧气缸双作用，螺纹连接

Micromat M620：带 0 形环连接的头法兰

Micromat M630：带 O 形环连接的地脚法兰

Micromat M640：带O形圈连接的块设计

Micromat M650：设计

Micromat M660：摆动夹紧油缸双轴承，O形圈连接，圆底法兰

Micromat M680：O形圈连接

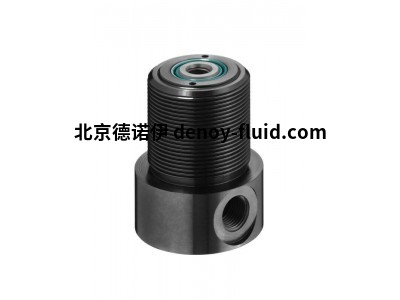

Micromat M610 – 摆动夹紧气缸双作用，螺纹连接

特征：

带外螺纹的圆柱形外壳

通过螺纹连接供油

8 种型号，四种尺寸

标准行程 8 mm 或 12 mm

标准摆角 90° (+/-2) – 无 摆动行程

与夹紧臂螺母一起交付

3 种长度的标准夹臂，可根据要求定制夹臂

定制设计：

摆动角度 60° / 45° / 0°

根据要求定制笔画

紧固件：

使用凹槽螺母

使用夹具

Micromat M610 - K1:10 - 018 - 08 - X - 0 -

Micromat M610 - K1:10 - 018 - 08 - 0


Micromat Micromat M620：带 0 形环连接的头法兰

紧固：头部法兰上的4个螺钉

规定：头部法兰中的O形圈座

Micromat M620 - K1:10 - 018 - 08 - X

Micromat M620 - K1:10 - 018 - 08 - X - 0 - L -

Micromat M620 - K1:10 - 018 - 08 - 0 - L -

Micromat M620 - K1:10 - 018 - 08 - X - 0 - L 45 - M

Micromat M620 - K1:10 - 018 - 08 - 0 - L 45

Micromat M630：带 O 形环连接的地脚法兰

紧固：底座法兰上的4个螺钉

规定：底座法兰中的O形圈座

特征

–带底座法兰的圆柱形外壳

–法兰底面上的O形圈连接

–4种尺寸，各有3个冲程区域

–提供4种标准形状

–旋转角度在0°和90°之间，增量为1°

可作为标准提供

–无旋转冲程

–有或无分度可用（仅适用于锥形设计）

–旋转方向可以向右或向左选择

–可自由选择夹紧点（锥形设计，带分度、杆U形夹和摆眼）
