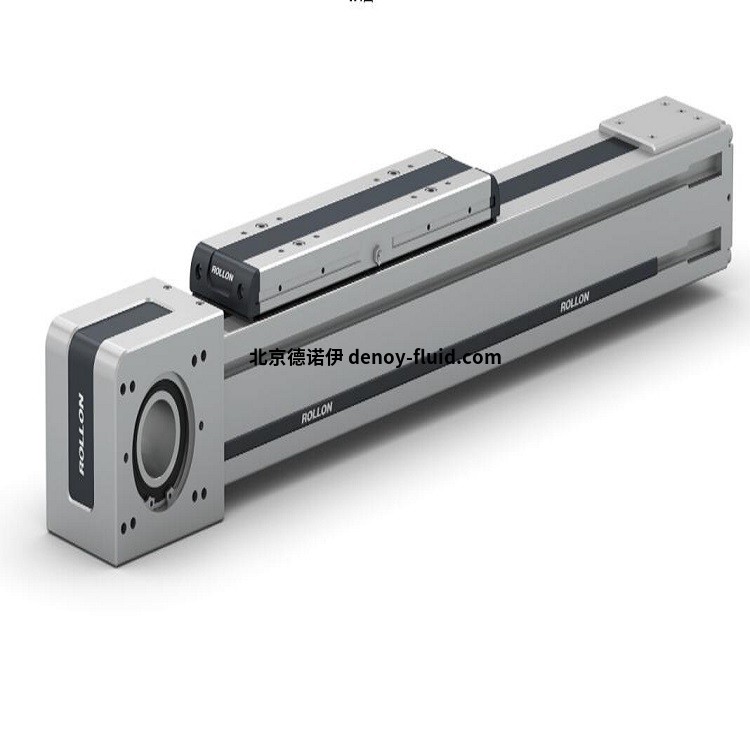

Rollon ELM 80 CI执行器技术参数
Rollon ELM 80 CI执行器技术参数
Rollon设计、设计和销售全系列的直线运动产品。Rollon是数字服务的直线运动供应商，40多年来，Rollon导轨、驱动器等技术服务于各种应用和行业。
Rollon ELM系列由不同尺寸的线性单元组成，以便设计人员和/或用户根据所需的负载和行进速度进行合适的选择。
机身尺寸从 50 x 50 毫米到 110 x 110 毫米
轴向载荷从 530 到 2,650 N
行程长度从 100 到 3,700 毫米
Rollon ELM系列的传输通过带有钢嵌件的聚氨酯皮带进行，该钢嵌件具有抛物线 AT 节距。聚氨酯带可保护所有内部机械部件免受灰尘和异物的影响。
用于Rollon ELM系列直线单元的自支撑型材是与该领域的公司合作设计和制造的，以获得能够结合高机械强度和低重量的挤压件。 使用的材料是表面阳极氧化的 6060 铝合金（参见第 23 页的物理化学特性），挤压尺寸公差符合 UNI 3879 标准。型材还配有固定槽，用于组装线性单元和配件。
Rollon执行器ELM系列特征：
运动由带有循环笼形滚珠的直线导轨和位于型材内的齿形带提供
型材采用 PU 密封条密封，保护导轨和驱动系统免受污染。
定制行程的直线单元
根据要求提供带有计算通知的技术文件
适用于两个单元并联安装的配置
在单轴配置中，保留用于具有小力矩负载的中等负载情况
由同一条皮带驱动的可选双托架配置
型材可以用清洁干燥的空气加压，以进一步提高装置对外部的气密性
通过齿轮单元的可扩展轮毂直接在驱动头中快速轻松地安装
有用的附件：齿轮箱和安装套件、传感器支架、同步轴
Rollon ELM 50 SP执行器参数：
径向 (Fz) 载荷：1004[N]
横向 (Fy) 载荷： 540[N]
轴向载荷 (Fx)： 530[N]
速度： 4,0 m/s
加速度：50 m/s2
定位重复性：0.05mm
Rollon ELM 65 CI执行器参数：
径向 (Fz) 载荷：490[N]
横向 (Fy) 载荷： 490[N]
轴向载荷 (Fx)： 820[N]
速度： 1.5m/s
加速度：1.5 m/s2
定位重复性：0.05mm
Rollon ELM 80 CI执行器参数：
径向 (Fz) 载荷：950[N]
横向 (Fy) 载荷： 950[N]
轴向载荷 (Fx)： 1340[N]
速度： 1.5m/s
加速度：1.5m/s2
定位重复性：0.05mm
Rollon ELM系列执行器实例型号：
Rollon ELM 50 SP
Rollon ELM 50 CI
Rollon ELM 65 SP
Rollon ELM 65 CI
Rollon ELM 80 SP
Rollon ELM 80 CI
Rollon ELM 110 SP
Rollon ELM 110 CI
Rollon ELM 80 CI执行器技术参数
