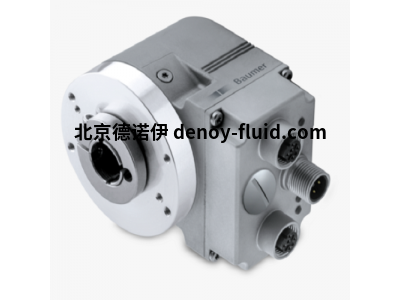

Baumer盲孔型绝对值编码器的感应原理

边庆杰 QQ：2850590584   手机： 18510057390 电话：010-64714988-214 传真：010-64714988-668 邮件：tk9@handelsen.cn

最高分辨率：单圈18位，多圈16位

盲孔型

LED状态显示

EtherCAT

的抗磁场干扰能力

技术数据 – 电气参数

电源电压

10…30 VDC

反极性保护

是

电流消耗（无负载）

≤100 mA (24 VDC)

接口

EtherCAT

功能

多圈

每圈步数

≤262144 / 18位 (可调节)

圈数

≤65536 / 16位 (可调节)

总分辨率

≤ 31 位

绝对精度

±0,01 ° (18位单圈 / 13位多圈)

±0,025 ° (13位单圈 / 16位多圈)

感应原理

光电

抗干扰性

EN 61000-6-2

辐射干扰

EN 61000-6-4

状态指示灯

4个LED，集成在外壳中

认证

UL认证 / E63076

技术数据 – 机械参数

尺寸（法兰）

ø58 mm

轴类型

ø10…15 mm (盲孔型)

防护等级（EN 60529）

IP 54

IP 65

IP 67

运行速度

≤6000 rpm (机械)

≤6000 rpm (电气)

启动加速度

≤1000 U/s²

启动转矩

≤0,04 Nm (+25 °C，IP 54)

转子惯量

20 gcm²

材质

外壳：压铸锌

法兰：铝

工作温度

-40…+85 °C (参见“概述”)

相对湿度

95% (不结露)

耐抗性

EN 60068-2-6

抗振动±0.75 mm - 10-58 Hz 10 g - 58-2000 Hz

EN 60068-2-27

抗冲击100 g，2 ms

近似重量

500 g

连接

3 x M12 法兰接头
