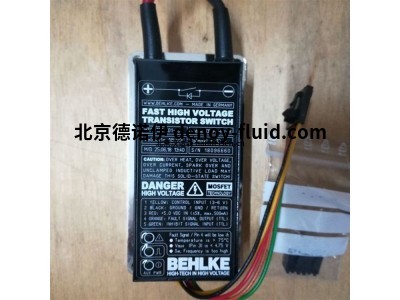

Behlke高压开关HTS 61-120-SiC应用领域

Behlke电力电子公司的总裁兼高级工程师是Frank Behlke。弗兰克（Frank）从事电子设计已有35年以上，而自30年以来，他专门从事脉冲功率电子学和高压半导体堆栈的研究。

谭晶 QQ：2853369887   手机：18518172492 电话：010-64717020-116 传真：010-84786709-666 邮件：sales9@handelsen.cn

应用说明： BEHLKE固态开关具有极高的上升和下降时间。如果您的应用不需要全切换速度，我们建议您结合使用速度限制选件S-TT（将上升和下降时间慢大约50％）与输入低通滤波器选件LP结合使用。限速选件有助于最大程度地减少快速高压脉冲电路常见的高频困难（例如，自激振荡，自触发，振铃等），并总体上简化了EMC设计。

应用：激光和医疗行业 大学实验室 研究所等
1.具有两个开关路径
2.用于在低电容负载更高的开关频率
3.具有良好的瞬态免疫力
4.具有极高的上升和下降时间

behlke HTS-SIC 碳化硅系列多功能高压开关特点 用于实验室研究所等

电源电压<7伏或储液箱已空。
> 50°C> 122°F
如果温度超过50°C（122°F），则发出紫光，
作为过热关闭前的预警。
> 65℃> 149°F
如果未检测到冷却液流量，则呈红色亮起
涡轮流量传感器（例如由于管路破裂或弯曲）。
如果温度超过65°C（149°F），则红色闪烁。
新型PU2单元的内部安全和控制电子装置。

高工作电压：Ioff（关闭电流）f < 50 mADC, Tcase（外壳温度） = 70°C ± 36
高隔离电压：高压开关和控制/ GND之间，连续工作       ± 40
最大外壳隔离电压：在开关跟外壳表面，3分钟             ± 40
最大接通峰值电流：Tcase （外壳温度）= 25°C，duty cycle（工作周期）<1% 12
最大持续负载电流：（1）Tcase （外壳温度）= 25°C ，标准设备，强制空气4米/秒    0.21
（2）Tfin = 25°C，设备与选项CF-LC，空气4米/秒   0.61
（3）Tflange = 25°C，带有选项GCF的设备，在散热器上  0.78
（4）Tinlet = 25°C，具有ILC选项的设备，水0.1 l/min，带有选项DLC-0.6的设备。0.78，1.36
最大连续功耗：（1）Tcase （外壳温度）= 25°C ，标准设备，强制空气4米/秒    15
（2）Tfin = 25°C，设备与选项CF-LC，空气4米/秒   120
（3）Tflange = 25°C，带有选项GCF的设备，在散热器上    200
（4）Tinlet = 25°C，具有ILC选项的设备，水>0.1 l/min，带有选项DLC-0.6的设备。200，600
直线轴承：Above（以上） 25°C（1）Tcase （外壳温度）= 25°C ，标准设备，强制空气4米/秒     0.333
（2）Tfin = 25°C，设备与选项CF-LC，空气4米/秒   2.666
（3）Tflange = 25°C，带有选项GCF的设备，在散热器上   4.444
（4）Tinlet = 25°C，具有ILC选项的设备，水0.1 l/min，带有选项DLC-0.6的设备。4.444，13.33
8、工作温度范围：标准设备和选项CF-LC, GCF, ILC (Opt. DLC)   -40...70 (60)°C
9、储存温度范围：带有ILC选项的开关可能需要防霜保护  -50..100°C
10、最大允许的磁场范围：均匀的稳定场，围绕着整个开关  25
11、工作电压范围:正负极电压，由连接决定    0-36kVDC
12、典型击穿电压:注:Vbr是用于质量控制的测试参数目的只有，不适用于正常运行!  Ioff > 0.5 mA   37.8kVDC
13、典型断开电流：25°C, @ 0.8xVO低泄漏电流可选   < 10µADC
14、典型导通电阻：Tcase = 25°C, Tflange = 25°C, Tfin = 25°C,  Tinlet = 25°C.  0.1 x IP(max)
15、典型传输延迟时间：电阻负载，0.1 x IP(max)， 0.8 x VO(max)， 50-50%
16、典型的输出脉冲抖动：输入阻抗匹配，Vaux / Vctrl = 5.00 VDC
17、启动上升时间：10-90%,RL = 5kfi, 0.2 x VO(max), CL= 10pF,
