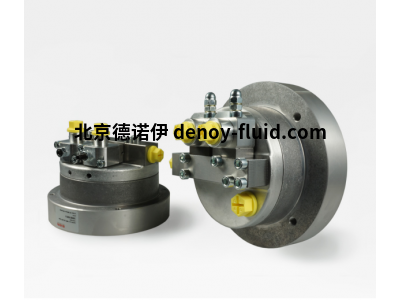

BIERI 径向柱塞泵空心轴HRK型径向柱塞泵

技术数据

液压油     ​    ​    ​    ​    ​    ​    ​    ​   符合 DIN 51524 标准的矿物油（可根据要求提供其他液体）

流体温度范围     ​    ​    ​    ​    ​    ​-20 至 80°C

环境温度范围     ​    ​    ​    ​    ​    ​-30 至 50°C

粘度范围     ​    ​    ​    ​    ​    ​    ​    12 至 220 平方毫米/秒

操作压力吸入侧     ​    ​    ​    ​    ​ -0.2 巴至 0.5 巴表压

最大工作压力     ​    ​    ​    ​    ​     ​700 bar 连续压力

过滤（推荐）     ​    ​    ​    ​    ​     ​根据 NAS 1638 6 类 .ISO/DIN 4406 17/15/12

重量     ​    ​    ​    ​    ​    ​    ​    ​     ​ 查看技术数据表

安装位置     ​    ​    ​    ​    ​    ​    ​    罐内（任何）

速度范围     ​    ​    ​    ​    ​    ​    ​    500-3600 转/分

旋转方向     ​    ​    ​    ​    ​    ​    ​    任何

吸入高度     ​    ​    ​    ​    ​    ​    ​    最大 150 mm

材料     ​    ​    ​    ​    ​    ​    ​    ​    ​   偏心轴：钢 压力口 主体：钢

    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​    ​  泵壳和法兰：铝

常见型号：

组合泵 KKP

组合泵 SKPI

泵送元件

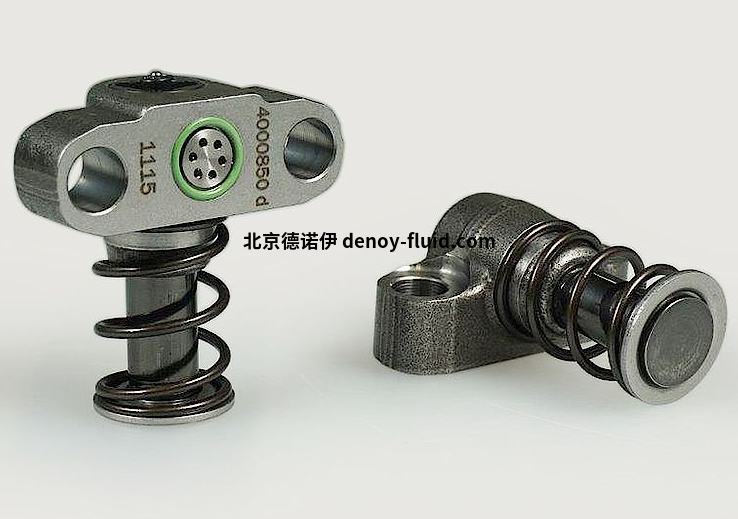

泵送元件 PEH

BIERI泵送元件PEH可靠性高，坚固耐用，适用于手动操作的泵和径向设计的泵，并带有偏心底盘轴承作为驱动。

工作压力：     ​    ​    ​高达 1000 巴

排量：     ​    ​    ​    ​   0.16 至 1.23 cm³

特征

自吸

流动方向与执行器的旋转方向无关

流动方向由吸入阀和压力阀决定，不能反转

优势

高可靠性

流动方向与执行器的方向无关

专为极高压力而设计

应用

适用于手动操作的泵，其中元件由杠杆驱动

用于径向设计的泵，以偏心轴轴承为驱动

设计

由一个在吸入口和压力口内置止回阀的气缸、一个活塞和一个活塞复位弹簧组成

介质在前部被吸入，压力出口在活塞运动的侧面

流动方向由吸入阀和压力阀决定，不能反转

泵元件必须始终浸入介质中

技术数据

液压油                                        符合DIN 51524标准的矿物油（可根据要求提供其他液体）

流体温度范围                             -20 至 80°C

粘度范围     ​    ​    ​    ​    ​    ​    ​    ​   12 bis 400 平方毫米/秒

最大工作压力     ​    ​    ​    ​    ​    ​     ​高达 1000 bar，参见技术数据表

流量     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​  0，16 bis 1，23 立方厘米

过滤（推荐）     ​    ​    ​    ​    ​    ​    ​根据 NAS 1638 6 类.ISO/DIN 4406 17/15/12

最大速度     ​    ​    ​    ​    ​    ​    ​    ​   2000 转/分

安装位置     ​    ​    ​    ​    ​    ​    ​    ​   任何

吸力     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​ -0，042 bar（使用液压油时最大吸入高度为 500 mm）

固定螺钉     ​    ​    ​    ​    ​    ​    ​    ​   M10 x 30

质量     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​  8.8

拧紧扭矩     ​    ​    ​    ​    ​    ​    ​    ​  40 Nm

重量     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​ 查看技术数据表

材料     ​    ​    ​    ​    ​    ​    ​    ​    ​    ​ 活塞：表面硬化钢 气缸：热处理钢
