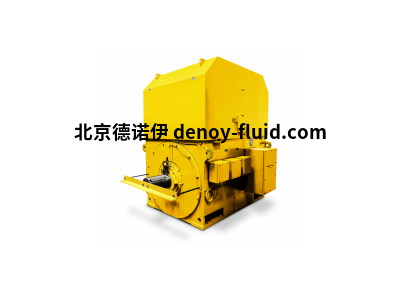

MENZEL水冷鼠笼电机的标准设计（IC 81W + IC 86W）

　我们的模块化MEBKSW风冷电机的基本设计基本相同，因此确保了较低的生产成本。同时，它使我们能够提供多种保护和安装类型。因此，我们的风水冷却电机可以适用于所有可能的工业用途。

祁佳强 QQ：2850590582   手机：17744536447 电话：010-64714988-216 传真：010-64714988-668 邮件：tk7@handelsen.cn

　　风水冷鼠笼式电机相对于风冷的优势

　　在变频器上运行

　　水冷鼠笼式电机的典型用途(IC 81W 和 IC 86W)

　　水冷鼠笼式电机主要用于极端环境条件普遍存在的地区。例如，这适用于含有大量灰尘、纤维、橡胶颗粒和磨蚀性材料或污垢或湿气特殊影响的工业厂房。

　　水冷鼠笼式电机也用于具有热回收功能的工业和生产工厂。电机产生的废热可以重复使用。其他常见的使用区域是室温或辐射温度升高的工厂，或空调区域中的工厂，其中散热不能直接传递到环境中，例如压缩机站、测试区或压缩机房。

MENZEL水冷鼠笼式电机特别强大，紧凑且非常安静。我们的鼠笼式电机可用于 75 kW 的低压以及高达 25000 kW 的中高压。

　　MONZEL水冷鼠笼式电机特别适用于恶劣操作环境和空间条件受限的工业应用。由于其紧凑的设计，IC 81W 和 IC 86W(空气-水热交换器)的冷却类型可以提高电机功率和优化减振效果。MENZEL 水冷鼠笼式电机符合 DIN IEC 23 第 55 节的防护等级 IP 34 和 IP 5，可根据要求提供替代防护等级。

　　除了我们的水冷鼠笼式电机外，我们还提供以下冷却类型的三相异步电机：IC 01、IC 06(开路通风)、IC 411、IC 416(肋冷/表面通风)、IC 511(管道冷却)和 IC 611、IC 616 和 IC666(空冷)。

　　建筑类型：IM B3、IM V1(可随时进行特殊设计)

　　防护等级：IP23， IP 55， IP 67

　　电压：从 380 V 到 13800 V

　　功率范围：高达 25000 kW (25 MW)

　　框架尺寸：从315到900

　　用于电网和逆变器运行

　　接线盒：上方，可旋转 4 x 90°，侧向可选

　　电机外壳：灰口铸铁或焊接钢

　　热利用率：F/B

　　我们的水冷笼式电机可根据要求提供特定应用的特殊设计。

　　水冷鼠笼式电机的可用额定电压

　　我们的水冷电机带有鼠笼式转子，可用于不同的标称电压。我们能够根据要求实现所有特殊电压或偏差电压公差。

　　50 Hz 时的标称电压

　　低电压：380 V、400 V、440 V、480 V、500 V、525 V、575 V、690 V

　　中高压：2.300 V、4.160 V、6.000 V、6.600 V、11.000 V、13.200 V、13.800 V

　　60 Hz 时的标称电压

　　低电压：380 V、400 V、500 V、690 V

　　中高压： 3.000 V， 3.300 V， 5.000 V， 5.500 V/ 6.000 V， 6.300 V， 6.600 V， 10.000 V， 10.500 V， 11.000 V

　　水冷鼠笼式电机(IC 81W和IC 86W)的优点

　　非常安静，因为没有外部风扇。适用于极端环境条件

　　高效冷却，因此具有高性能和扭矩密度

　　即使在电机不运转时也能冷却

　　由于转速高，电机尺寸小

　　通过封装电机实现内部保护

　　模块化电机设计：空气-水冷 (IC 81W + IC 86W) – 特性

　　MENZEL 鼠笼式电机采用空气-水冷，采用模块化设计，专为低压、中压和高压应用而设计。在我们的模块化MEBKSW系列中，我们提供具有灵活设计的鼠笼或短路电机。

MENZEL水冷鼠笼电机的标准设计（IC 81W + IC 86W）
