TEADIT®集团是全球公认的关键流体密封工艺创新产品开发和制造的领导者。Teadit®开发的各种密封解决方案已成为许多行业的重要工具，包括炼油，化学加工和发电行业。Teadit®已帮助许多行业实现了在其设施内实现零排放环境的目标。Teadit®不断投资于研发，以跟上行业需求的发展。



Teadit® North America位于德克萨斯州休斯顿。在全球范围内，我们在南美、欧洲和亚洲设有办事处。TEADIT®开发的各种密封解决方案是实现我们所服务的许多行业的无泄漏目标的基础。



柔性石墨产品

柔性石墨 - 由天然石墨制成 - 碳含量为90%至99.9%。 石墨片用酸处理，中和并干燥。然后将薄片置于高温下，水在蒸发后“吹”薄片，薄片增加多达其原始体积的 200 倍或更多。这些膨胀薄片在没有任何添加剂或粘合剂的情况下压延，生产出具有高柔韧性和出色耐热性的板材。 由柔性石墨制成的垫片具有低蠕变值，定义为在承受压力时连续塑性变形。因此，螺栓载荷只有很小的损失，这减少了重新拧紧螺栓的需要。



多层片状垫片;

GR1700

GR1701



片状垫片;

GR2660 / 1660

GR2661 / 1661

GR2663 / 1663



石墨带；

2550 / 2551

生态胶带-LE

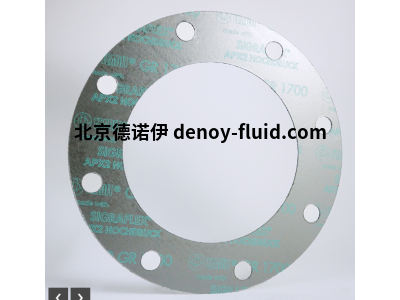

GR1700

带多个箔嵌件的高温石墨板

描述和应用

TEADIT GR1700常用于管道法兰、设备和压力容器;非典型几何形状的法兰榫槽和热交换器法兰。它也适用于制造视镜、泵、配件和阀门等垫片。



建设



TEADIT GR1700 APX2® HOCHDRUCK®是一种多层高强度垫片密封板，专为高温应用而设计。该片材由 0.020 英寸厚的高抗氧化柔性石墨层和 0.002 英寸厚的 316L 不锈钢箔嵌件组成。



性能



TEADIT GR1700 APX2® HOCHDRUCK®专为高温扁平垫片应用而设计。它结合了APX2柔性石墨和金属增强层的出色减重特性。

由这种类型的板材制成的垫片在关键应用中表现良好，因为具有高机械强度和抗吹出性、高达 3600 psi （250 bar） 的工作耐压性、出色的耐化学性、非常低的冷或热松弛以及最大允许的垫片应力。其优点包括密封表面构象好、扭矩保持性好、密封性高。APX2的热稳定性优于标准等级的石墨箔。这反映在其质量损失曲线上，其任何给定质量损失的温度都高出约150ºC。



GR1701

带多个箔嵌件的高温石墨板

描述和应用

TEADIT® GR1701常用于管道法兰、设备和压力容器;非典型几何形状的法兰榫槽和热交换器法兰。它也适用于制造视镜、泵、配件和阀门等垫片。



特性

TEADIT® GR1701 是一种高纯度多层石墨、高强度垫片密封片，设计用于高温扁平垫片应用。该片材由 0.020“ 厚的高抗氧化柔性石墨层和 0.002” 厚的 316L 不锈钢箔嵌件组成。Teadit® GR1701结合了氧化抑制级柔性石墨和金属增强层的出色失重特性。



建筑

石墨层和不锈钢板层使用特殊工艺以高强度相互连接。密封板的浸渍减少了泄漏，改善了操作性，并在从法兰上取下时提供了出色的“防粘”能力。由这种类型的板材制成的垫片由于具有高机械强度和抗吹出性，在关键应用中表现良好。GR1701 具有高达 3600 psi （250 bar） 的工作耐压性、出色的耐化学性、非常低的冷或热松弛以及最大允许的垫片应力。其优点包括密封表面具有良好的构象性、出色的扭矩保持性和高密封性。GR1700的热稳定性优于标准等级的石墨箔。



GR2660 / 1660

均质柔性石墨片

描述和应用

GR2660/1660型柔性石墨板具有压力-温度密封能力，远远优于所有压缩纤维增强板材料。它几乎可以抵抗所有有机和无机流体的化学侵蚀，但浓缩的高氧化性酸除外。由 GR2660/1660 型柔性石墨板密封件切割而成的垫片具有低至中等螺栓载荷，并且由于蠕变松弛非常低，因此很少需要重新扭矩。柔性石墨符合不规则的法兰密封表面，并且容易流入法兰不规则性，使其能够密封光滑和粗糙的表面光洁度。



建设



GR2660/1660型柔性石墨板由剥落的石墨片制成，通过精心控制的压延工艺压缩成箔。在此过程中，膨胀的片状颗粒被机械锁定在一起，而无需使用纤维、粘合剂或其他添加剂。然后将石墨箔片粘合并层压到所需的厚度。



GR2661 / 1661

柔性石墨板（316SS箔嵌件）

描述和应用

GR2661/1661型柔性石墨板具有压力-温度密封能力，远远优于所有压缩纤维增强板材料。它几乎可以抵抗所有有机和无机流体的化学侵蚀，但浓缩的高氧化性酸除外。由 GR2661/1661 型柔性石墨板密封件切割而成的垫片具有低至中等螺栓载荷，并且由于蠕变松弛非常低，因此很少需要重新扭矩。柔性石墨符合不规则的法兰密封表面，并且容易流入法兰不规则性，使其能够密封光滑和粗糙的表面光洁度。



建设



GR2661/1661 型是一种柔性石墨板，用 .316“ 厚的 002SS 箔增强。柔性石墨片由剥落的石墨片制成，通过精心控制的压延过程将其压缩成箔。在此过程中，膨胀的片状颗粒被机械锁定在一起，而无需使用纤维、粘合剂或其他添加剂。然后将石墨箔片粘合并层压到所需的厚度，中心有 316SS 箔嵌件。





GR2663 / 1663

柔性石墨板（316SS切线嵌件）

描述和应用

GR2663/1663型柔性石墨板具有压力-温度密封能力，远远优于所有压缩纤维增强板材料。它几乎可以抵抗所有有机和无机流体的化学侵蚀，但浓缩的高氧化性酸除外。由 GR2663/1663 型柔性石墨板密封件切割而成的垫片具有低至中等螺栓载荷，并且由于蠕变松弛非常低，因此很少需要重新扭矩。柔性石墨符合不规则的法兰密封表面，并且容易流入法兰不规则性，使其能够密封光滑和粗糙的表面光洁度。



建设



GR2663/1663 型是一种柔性石墨板，由 .316“ 厚的 005SS 切形芯增强。柔性石墨片由剥落的石墨片制成，通过精心控制的压延工艺压缩成箔。在此过程中，膨胀的片状颗粒被机械锁定在一起，而无需使用纤维、粘合剂或其他添加剂。然后将石墨箔片粘合并层压至所需厚度，中心有 316SS 纠缠嵌件。



2550 / 2551

柔性石墨带

描述和应用

2550 和 2551 型褶皱柔性石墨胶带由高纯度石墨制成，不含纤维、粘合剂或其他添加剂。2550 型褶皱胶带通常用作泵和阀门的填料箱包装。2551 型与 2550 相同，只是它配有自粘背条，便于作为原位成型垫片、螺纹密封剂安装，或用于表面护套和其他难以密封的垫圈。



2550 和 2551 型柔性石墨涵盖了广泛的密封应用。它可以在低温和高温以及从真空到极端压力下处理 0 - 14 pH 范围内的大多数化学品。它广泛用于化工、汽车和泵和阀门行业。
