德国behlke 带电流的高压开关 HTS 40-1000-SCR 40 kV 至 200 kV



贝尔克®（behlke)电力 电子，全球市场的领导者 高压功率半导体电感器堆栈。 我们制造高压固态开关，用于电压升高 在单开关或桥式配置中至 200 kV，用于交流和 我们的交付计划包括 超过600种标准开关和脉冲发生器基于高度灵活的 设计。 因此，可以进行许多技术修改， 以及完整的定制解决方案。





 坚固且价格低廉的高压开关，用于 放电应用和产生阻尼正弦 与快速高压 FDA 续流二极管相关的振荡 ● 高 峰值电流能力 ● 极 高 Di/dT，而不会影响可靠性和预期寿命 到大量具有单独栅极驱动的单个 SCR ● 非常耐过载 ● 通过简单的TTL触发脉冲（2-5 V）轻松点火 ● 非常紧凑，重量轻 ● 多种冷却选项



与传统盘式晶闸管开关不同，dv/dt 和 di/dt 非常有限 功能，快速BEHLKE晶闸管开关模块由 大量小型晶闸管芯片（类型取决于多达1000个 单晶闸管），并联和串联，使 极端 DV/DT 和 DI/DT 被有效地拆分为非临界值 单晶闸管。每个晶闸管都由自己的晶闸管发射 高度同步和隔离的栅极驱动器。这使得门非常短 可接线，避免传统中已知的危险热点 晶闸管开关设计。贝尔克晶闸管开关可安全操作 在物理上可能的最高 DI/DT 和 DV/DT 速率和 尽可能高的峰值电流，没有任何可测量的寿命下降 期望。BEHLKE晶闸管开关是真正的栅极控制，而不是 从负载电路中获取点火能量。这允许安全 从几乎 0 V（提供足够的咬接电流）切换到 最大电压不受任何限制。



这些开关是 隔离至少 150% 的最大工作电压，以便 无需付出很大的努力即可实现高边开关应用。在 为了节省成本和建筑体积，特别是在低边开关中 应用（例如撬棍电路），所有BEHLKE晶闸管开关都可以 也可提供可选的非对称隔离，例如 200 正极为 kV，负极为 30 kV。特殊隔离 可通过定制隔离电压满足电压要求 每个晶闸管开关型号的额定值，无论其工作情况如何 电压。“常规”隔离电压选项范围为 40 kV 至 200 kV

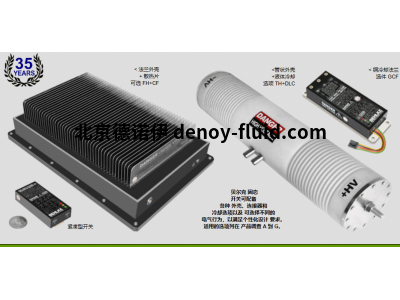

所有贝尔克晶闸管开关均为 可选配接地冷却法兰（选件 GCF），带 镀镍铜散热片（选件CF），带石墨散热片 （选件 CF-GRA，带陶瓷散热片（选件 CF-CER），带水 冷却（选件 ILC），用于非导电冷却剂的直接液体冷却 （选件 DLC）或带陶瓷冷却表面（选件 CSS）。



出口限制：快速 最大峰值电流等于或高于 500 的固态开关 根据美国法律，安培也受到出口限制 作为德国法律（两用法规）。这些货物不得出口 没有美国或德国有效出口许可证的第三国 出口当局。可能需要最终用户声明。请咨询 贝尔克。



产品代码：型号包含有关电压、电流和 打开行为。第一个数字代表以 kV 为单位的电压， 破折号前的最后一位数字表示开启行为 （0 = 固定导通时间，1 = 可变导通时间）。破折号后面的数字表示 电流以安培 x10 为单位。特殊功能由 第二个破折号后的字母。 HTS 60-100-SCR 示例：HTS = HV 晶闸管开关， 6 = 6 kV， 0 = 电流取决于固定导通时间， 100 = 1000 安培，SCR = 硅胶控制整流器（晶闸管）





常用型号；

HTS 40-1000-SCR

HTS 60-1000-SCR

HTS 80-1000-SCR

HTS 60-200-SCR

HTS 120-100-SCR

HTS 80-500-SCR

HTS 120-500-SCR

HTS 160-500-SCR

HTS 240-1000-SCR/DT

HTS 220-1000-SCR/DT

HTS 240-800-SCR

HTS 320-800-SCR

HTS-640-100-SCR

HTS 800-100-SCR
