Kirchner und Tochter DDM 孔板设计用于测量和控制液体和气体的流量。

该装置根据压差原理工作。

孔口处的压差与通过管道的体积流量的平方成正比。

Kirchner und Tochter DDM-DN 节流孔安装在管道的法兰之间。DDM-Rp/Gi/Ga 节流孔使用管接头或内螺纹或外螺纹安装在管道中。稳流区域应为安装点上游 6 DN 和安装点下游 4 DN。

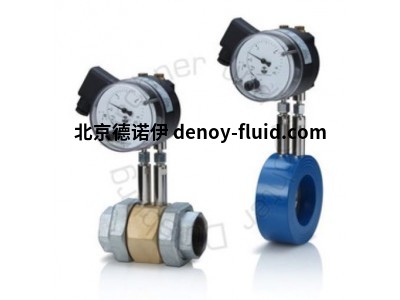

Kirchner und Tochter DDM 孔口可以配备市售的电气或机械压差计/开关或变送器。

Kirchner und Tochter DDM

根据 DIN EN 1092-1 在法兰之间安装

符合 DIN EN ISO 228 的内螺纹和外螺纹

管接头符合 DIN EN 10226-1 (ISO 7-1)

根据客户对液体和气体的规格进行校准

水平或垂直安装

无磨损，无移动部件

精度 满量程的 2.5%

可选的差压表/ - 各种设计的变送器

Kirchner und Tochter类型系列

Kirchner und Tochter法兰间组件的DDM-DN孔口

Kirchner und Tochter带管接头的DDM Rp孔口

Kirchner und Tochter DDM Gi孔板，带内螺纹

Kirchner und Tochter带外螺纹的DDM Ga孔口

Kirchner und Tochter DDM Kompakt孔板，带符合DIN EN 61518的差压测量装置连接

Kirchner und Tochter DDM防爆设计

技术数据

孔口处的测量原理压差

空气压差：5-1000毫巴

H2O：100-1000毫巴

压力损失约为压差的40%

耐压强度DDM

PN 16（请注意显示单元）Perm。环境温度-10+70摄氏度

烫发。介质温度2）标准-10+最高70°C，最高130°C（绝缘线路），可选择高于130°C的高温设计

法兰之间（DN）PN 10或PN 16，符合DIN EN 1092-1，A型和B型管接头（Rp）

两件式管件：带圆柱形内螺纹的插入件

符合DIN EN 10226-1（ISO 7-1）

内螺纹（Gi）气缸内紧固螺钉螺纹符合DIN EN ISO 228

外螺纹（Ga）气缸外紧固螺钉螺纹符合DIN EN ISO 228 T1。

防爆制造商声明，符合2014/34/EUCategory 3，Zone 2，T6-T1

材料

DDM DNRing S355，可选1.4571

腐蚀防护腐蚀等级

环氧粉末涂料，

交通蓝（RAL 5017）光泽度C3

孔口1.4571

DDM转速、-Gi、-Ga

镀锌可锻铸铁管接头（仅Rp）

孔板黄铜密封NBR，其他按要求提供
