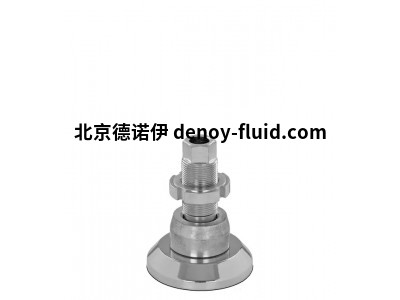

Schwaderer JCMP170M8x180C带缓冲的水平支架底座

陈华丽 QQ：2351635597   手机：18519260275 电话：010-64714988-172 传真：010-84786709-667 邮件：sales65@handelsen.cn

Schwaderer的实心调平脚或带镀铬铸造板的调平脚用于高动态负载以及隔振和结构噪声。 由于硫化阻尼板，

Schwaderer高质量和精确制造的调平脚具有减少振动和振动时降低噪音的优势。此外，机器受到保护，从而延长了它们的使用寿命。

免维护_水平脚 JCMHD 80C-S12-HSD70 可通过细螺纹无限调节高度，并可倾斜一定角度，简化了精确装配和对准。

每个方向的倾斜角度约为 7.5°，可通过滚珠轴承空心螺丝进行调节，确保机器稳定和精确对准。

具有稳定性的减振

调节范围大

通过细螺纹进行精确、无级调平

补偿不平整的地板，无需建立复杂的混凝土基础

用于独立式或旋入式机器装配

具有成本效益的安装类型

材料：

底板：镀铬铸铁

班卓琴螺栓：钢 37-2 电镀锌

阻尼板：弹性体 85° Shore A，厚度 12 mm

开槽螺母：镀锌钢

铸铁比钢更耐腐蚀。镀铬进一步增加了 JCMHD80C-S12-HSD70 调平脚的耐腐蚀性。由于其脆性，它是一种具有良好导热性、良好阻尼性能和良好尺寸稳定性的材料。

班卓琴螺栓的镀锌也提供了高水平的防腐蚀保护。 阻尼板的合成特种橡胶适用于在较高温度下对燃料、油、油脂和脂肪族溶剂的抗溶胀性的高要求。 这种调平脚或可调脚有不同的脚直径和主轴高度

技术细节

直径88mm _

D118.5mm _

H125mm _

氢气50mm _

H354mm _

H101mm _

大号38mm _

对边宽度 |  扳手尺寸24mm _

负载 |  负荷500公斤_

Schwaderer水平支脚 - 带缓冲的水平支脚 JCMHD

Schwaderer调平脚 - 可调脚 JCMHD 80C-S12-HSD70 带阻尼

JCMHD / banjo 螺栓

重量 500公斤Ø 88 毫米

Schwaderer调平脚 - 可调脚 JCMHD 100C-S12-HSD70 带阻尼

JCMHD / banjo 螺栓

重量 1000公斤Ø 110 毫米

Schwaderer调平脚 - 可调脚 JCMHD 130C-S12-HSD70 带阻尼

JCMHD / 班卓螺栓

重量 1500公斤Ø 140mm

Schwaderer调平脚 - 可调脚 JCMHD 80C-S12-HSD110 带阻尼

JCMHD / banjo 螺栓

重量 500公斤Ø 88 毫米

Schwaderer调平脚 - 可调脚 JCMHD 100C-S12-HSD110 带阻尼

JCMHD / 班卓螺栓

重量 1000公斤Ø 110 毫米

Schwaderer调平脚 - 可调脚 JCMHD 130C-S12-HSD110 带阻尼

JCMHD / 班卓螺栓

重量 1500公斤Ø 140mm

Schwaderer调平脚 - 可调脚 JCMHD 80C-S12-HSD145 带阻尼

JCMHD / 班卓螺栓

重量 500公斤Ø 88 毫米

Schwaderer调平脚 - 可调脚 JCMHD 100C-S12-HSD145 带阻尼

JCMHD / banjo 螺栓

重量 1000公斤Ø 110 毫米

Schwaderer调平脚 - 可调脚 JCMHD 130C-S12-HSD145 带阻尼

JCMHD / 班卓螺栓

重量 1500公斤Ø 140mm

Schwaderer调平脚 - 可调脚 JCMHD 80C-S12-HSD180 带阻尼

JCMHD / 班卓螺栓

重量 500公斤Ø 88 毫米

Schwaderer调平脚 - 可调脚 JCMHD 100C-S12-HSD180 带阻尼

JCMHD / 班卓螺栓

重量 1000公斤Ø 110 毫米

Schwaderer调平脚 - 可调脚 JCMHD 130C-S12-HSD180 带阻尼

JCMHD / 班卓螺栓

重量 1500公斤Ø 140mm
