HYTORC截止阀AB 16 S 32型用于泵吸入管表压16.0 bar
| 孙粗 QQ：2335451726 手机：18510570918 电话：010-64714988-197 传真：010-84786709-667 邮件：sales96@handelsen.cn |
 |
 |

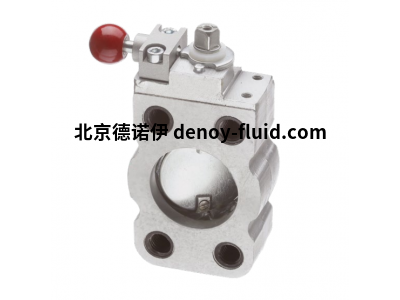

HYTORC 截止阀
HYTORC 的截止阀主要设计用于泵吸入管，基本版本具有SAE安装面，其连接尺寸符合SAE-Norm J518 - 3000 psi。
主要特点：由于SAE安装面内的夹紧螺栓，截止阀在释放管道或柔性管道连接器后只需保持安装在关闭端。
截止阀的内口径尺寸随着制动盘和开关轴的横截面量而增加，因此自由横截面等于公称直径。制动盘和开关轴设计用于防止油流旋转。自动接合的锁杆在所有开关位置确保在所有开关位置停止。锁杆锁定在不可拆卸的固定开关盘中，因此即使没有变速杆，截止阀也会被阻止。
各种附加法兰和部件允许直接固定在油箱（T型法兰）或并入管道（螺纹衬套）中。由于侧凹槽（Ø 0），截止阀可以安装在法兰之间。或者，可以用额外的螺钉固定重型（长）吸入管。截止阀可以配备一个终端开关，该开关由不可拆卸的固定开关盘驱动。
技术数据
吸入管截止阀 NG 32-125 – SAE 11/4-5” – ND 16
具有相应公称直径的明流的允许工作压力：
16.0 bar - 表压
0.7 巴 - 负压
4.0 巴 - 压差
关闭截止阀允许温度范围：-20°C 至 +80°C
基本材料：
表壳和变速杆 – 铝
密封件 – 丁腈橡胶
其他零件 – 镀锌钢
HYTORC AB 16 S 32
HYTORC AB 16 S 40
HYTORC AB 16 S 50
HYTORC AB 16 S 63
HYTORC AB 16 S 80
HYTORC AB 16 S 100
HYTORC AB 16 S 125
HYTORC AB 16 S 32-T
HYTORC AB 16 S 40-T
HYTORC AB 16 S 50-T
HYTORC AB 16 S 63-T
HYTORC AB 16 S 80-T
HYTORC AB 16 S 100-T
HYTORC AB 16 S 125-T
HYTORC AB 16 S 32 - 50-H
HYTORC AB 16 S 63 - 125-H
HYTORC AB 16 S 32 - 63-B
HYTORC AB 16 S 80 - 125-B
HYTORC AB 16 S 32 - 50-E
HYTORC AB 16 S 63 - 125-E
HYTORC AB 16 S 32 - 50-E-S
HYTORC AB 16 S 63 - 125-E-S
HYTORC 技术的液压产品用于世界各地工业设施的建设和维护。它们因其优质的品质和极长的使用寿命而脱颖而出。除了定制的高压液压泵外，HYTORC 的产品系列还具有大量用于液压系统的组件。
其中包括：
截止阀
补偿
止回阀
先导式止回阀
轨距
手动阀
截止阀
泄压阀
SAE 法兰
联轴器
拉杆
