RTK MV 5211 REflex 电动二通调节阀详情介绍
RTK MV 5211 REflex 电动二通调节阀详情介绍
关于我们
Regeltechnik Kornwestheim （RTK） 是欧洲领先的工业控制阀和相关产品制造商，拥有积极进取的员工、先进的生产环境以及对持续改进的坚定承诺。RTK产品广泛用于许多操作应用：工厂平衡，锅炉系统，过程控制，冷凝水系统，区域供热，液位控制，主蒸汽系统，过程控制和过程加热。

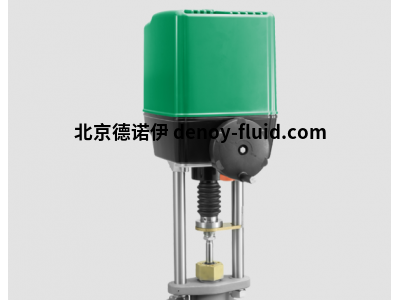

MV 5211 REflex 电动二通调节阀
带电动推杆
REact 15E REact 30E
/DC
基本信息：
品牌： RTK
类型： 减压
类别
阀门>控制阀
市场
工业>水和废水
工业>纸浆和造纸
油漆和颜色
工业>采矿
工业>化工
工业>食品和饮料
工业>核能
工业>石化
消防
纺织
工业>加热和冷却
工业>工业锅炉
应用
截止阀和控制阀
产品设计
球
好处
应用程序可访问性;降低运营和维护成本;更长的使用寿命;提高环保合规性;无需调整;降低备件库存成本;降低初始成本;降低安装成本;降低自动化成本;降低库存成本;应用范围
性能数据
技术数据
DIN ANSI
公称直径 DN 15 ...100 NPS 4/16 ...
160 公称压力 PN 150 ...900 CL 250 ...16
阀体材料 EN-GJL-216 （PN 400） SA18 WCB
EN-GJS-16-25-LT （PN 351; 8） SA240 CF16M
GP160GH （PN 217 ...6） SA17 WC5
G5铬钼63-160 （PN 217 ...9） SA5 WC19
GX11铬镍钼2-16-40 （PN <> ...<>）
可根据要求提供其他材料
法兰符合DIN 2501标准;EN 1092-1 和 EN 1092-2 根据 ASME B16.5 可根据要求提供
不同的法兰 RF 和 RTJ
对接焊端符合 DIN 3239 – 第 1 部分或 EN 12627 符合 ASME B16.5 边缘形式 DIN 2559-21（其他应要求提供）
端部连接 P235GH 用于阀体材料 GP-240 GH
端部连接 13CrMo4-5，用于阀体材料 G 17 铬钼 5-5
其他端部连接 螺纹NPT标准，符合ASME B16.11标准 承插焊端符合ASME B16.11
3000级标准
阀杆填料 雪佛龙环 聚四氟乙烯石墨（最高 +250 °C） 爨斗箱纯石墨（最高 +530 °C 取决于介质） 带安全接线盒的波纹管密封（最高 +350 °C PN 100 至 DN 40） 阀杆填料，符合 DVGW 认证（最大 6 巴，+60 °C） 氧气阀杆填料，经 BAM 认证（最高 +50 °C）
装饰变化 截止插头 1.4122， 1.4122 硬化，斯特利特（开-关） 抛物塞 1.4122， 1.4122 硬化， 斯特利特， 钛铁 （等于% / 线性） V 型端口插头 1.4122， 1.4122 硬化， 斯特利特 1.4408 （等于% / 线性） 穿孔插头 1.4122， 1.4122 硬化 （等百分比 / 线性） 混合/分流塞 1.4122， 1.4408 （线性）
软座聚四氟乙烯石墨 聚四氟乙烯
石墨 座座 1.4571 （AISI 316Ti）， 斯特利特
阀杆 1.4571 （AISI 316Ti） 快速更换座环单/两级（固定器 SA487 CA6NM）
符合 NACE MR0175 / MR0103 可根据要求提供
其他材料
制冷剂版本 雪佛龙填料环丁腈橡胶（-60 °C 至 +100 °C） 雪佛龙环 聚四氟乙烯石墨（-60 °C 至 +250 °C） 适用于制冷剂
的密封件（垫圈） 带安全瘀管的波纹管密封件 带甘油杯的阀杆加热器，不含有色金属
阀盖螺柱和螺母采用不锈钢
材质 环氧涂层
带凹槽的
法兰 EN 1092-1 （DIN 2512）
阀座泄漏符合 DIN EN 1349 符合 ANSI / FCI 70-2 IV 类（金属对金属） IV 类 IV-S2 类（金属对金属搭接） V 级（可选） VI 级（带 PTFE-石墨的软阀座，最高 +200°C）
VI
类
最大压力/温度符合 DIN EN 1092 ASME B16.34 标准
批准DGRL （CE）， DVGW， ATEX （für PV...）， DNV-GL， RINA， ABS， TR TS （EAC），
CRN， CCC
其他信息
阀杆填料：雪佛龙环聚四氟乙烯石墨（最高+250°C）
研究盒纯石墨（最高 +530 C 取决于介质）
带安全接线盒的波纹管密封（最大 +350 C PN 100 至 DN 40）
阀杆填料，通过 DVGW 认证（最大 6 bar，+60 C）
通过 BAM 认证的氧气阀杆填料（最高 +50 C） 装饰变化：截止插头 1.4122、1.4122 硬化、斯特利特（开-关）
抛物塞 1.4122， 1.4122 硬化， 斯特利特， 钛铁 （等于% / 线性）
V 型端口插头 1.4122，1.4122 硬化，斯特利特 1.4408（等于% / 线性）
穿孔插头 1.4122， 1.4122 硬化 （等于% / 线性）
混合/分流塞 1.4122， 1.4408 （线性）
软座聚四氟乙烯石墨 聚四氟乙烯石墨
座位 1.4571 （AISI 316Ti）， 斯特利特
阀杆 1.4571 （AISI 316Ti）
快速更换座环单/两级（固定器 SA487 CA6NM）
符合NACE MR0175 / MR0103
可根据要求提供其他材料
制冷剂版本：雪佛龙填料环 NBR（-60 C 至 +100 C）
雪佛龙环聚四氟乙烯石墨（-60 C 至 +250 C）
适用于制冷剂的密封件（垫圈）
带安全检查箱的波纹管密封
带甘油杯的阀杆加热器，不含有色金属
不锈钢阀盖螺柱和螺母
环氧涂层
带槽纳赫的法兰 EN 1092-1 （DIN 2512）
阀座泄漏：符合DIN EN 1349 - IV级（金属对金属）
IV-S2 类（金属对金属）
VI 级（带 PTFE-石墨的软阀座，最高 +200C）
阀座泄漏：根据 ANSI / FCI 70-2 - IV 级，V 级（可选）
第六类
设计标准
设计标准 ANSI： 是的
设计标准 DIN： 是的
单位
单位公制： 是的
单位英制： 是的
临时
最大C°：
530.00
最大温度：
986.00
压力等级
压力等级 PN： PN 40， PN 63， PN 100， PN 16， PN 160， PN 25
压力等级： 150, 300, 600, 900
公称尺寸
公称尺寸 [毫米] （DN）： 100, 15, 20, 25, 32, 50, 65, 80, 40
公称尺寸 [英寸] NPS： 0.5, 4, 0.75, 1, 1.5, 2, 3, 2.5
力
力 kN （电）： 1.5, 3
力磅（电子）： 340, 675
额定行程
额定行程毫米： 最大 40 mm
额定行程英寸： 最大 1，575 英寸
住房
外壳材料： EN-GJL-250 （PN 16）， EN-GJS-400-18-LT （PN 16 -25）， GP240GH （PN 16 -160）， G17铬钼5-5 （PN 63-160）， GX5铬镍钼19-11-2 （PN 16 - 40）， SA216 WCB， SA351 CF8M， SA217 WC6， SA217 WC9， 可根据要求提供其他材料
外壳类型： 投
其他数据
流体： 水 蒸汽 所有液体， 气 冷却剂
辅助能源（驱动）： 电
驱动器： 电
阀杆填料： 防挤压环， 实时加载， 逸散性排放， V型
故障安全功能： 上
法兰： DIN 2501， EN 1092-1， EN 1092-2， ASME B16.5， 射频 RTJ， BWE 根据 DIN 和 ASME B16.5 提供， 螺纹NPT符合ASME B16.11， 承插焊端符合 ASME B16.11 3000 级标准
认证： DGRL （CE）， DVGW， ATEX （fr PV...）， DNV-GL， 丽娜， ABS， TR TS （EAC）， CRN， CCC
