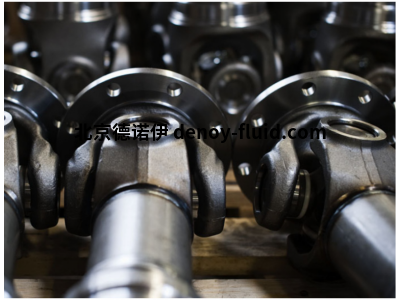

WiCHMANN100系列联轴器M免维护交叉关节

1、WiCHMANN100系列联轴器测试程序和证书简述

光谱分析：可靠地测定未知材料的化学成分

宏观磨削：焊缝结合缺陷、根部缺陷和气孔的破坏性检测

硬度测量：表面硬度的测量，未知材料硬化状态的结论

尺寸测试：确保符合几何尺寸

涂层厚度测量：通过测试足够的涂层厚度来确保适当的防腐

超声波检测（UT）：根据DIN ISO 5817确保表面缺陷的焊接质量

网格切割测试：根据DIN EN ISO 2409检查并确保足够的油漆附着力

辐射测试焊缝（RT）：确保焊缝质量符合DIN ISO 5817关于大量缺陷的规定

焊缝目视检查（VT）：根据DIN ISO 5817确保与外部缺陷相关的焊缝质量

颜色渗透测试（PT）：检查表面是否存在缺陷，例如裂纹和孔隙

磁粉检测（MT）：检查近表面缺陷，如裂纹和粘结缺陷

2.1.DIN EN 10204-2.1：工厂证书

2.2.DIN EN 10204-2.2：工厂证书，包括非特定测试的结果

3.1.DIN EN 10204-3.1：验收测试证书，包括具体测试的结果

三维模型：空间零部件表示

有限元法：有限元构件应力分析

L1推合长度

L2最大长度补偿

EBLmax最大允许安装长度

最佳安装长度L1至½L2

2、WiCHMANN100系列M型联轴器参数

大小 10000 ;11600 ;12600

轴承扭矩Nm 1400 ;3000; 5300

持续扭矩Nm 700; 1500 ;2300

联合功率因数Nm 660 ;990; 1780

旋转直径mm 100; 116 ;126

3、WiCHMANN100系列M型联轴器应用领域

·通用机械工程

·造纸机

·试验台

4、WiCHMANN100系列联轴器属性

·未分开的轴承眼

·带卷入外形的长度补偿

·带DIN、SAE或十字齿连接的叉法兰

·免维护交叉关节
